Eléments de l'affichage
5 Eléments de l'affichage
5.1 Signalisation d'état de l'émetteur CPT
L'allumage de l'afficheur 7 segments de l'émetteur indique que la tension d'alimentation est
appliquée.

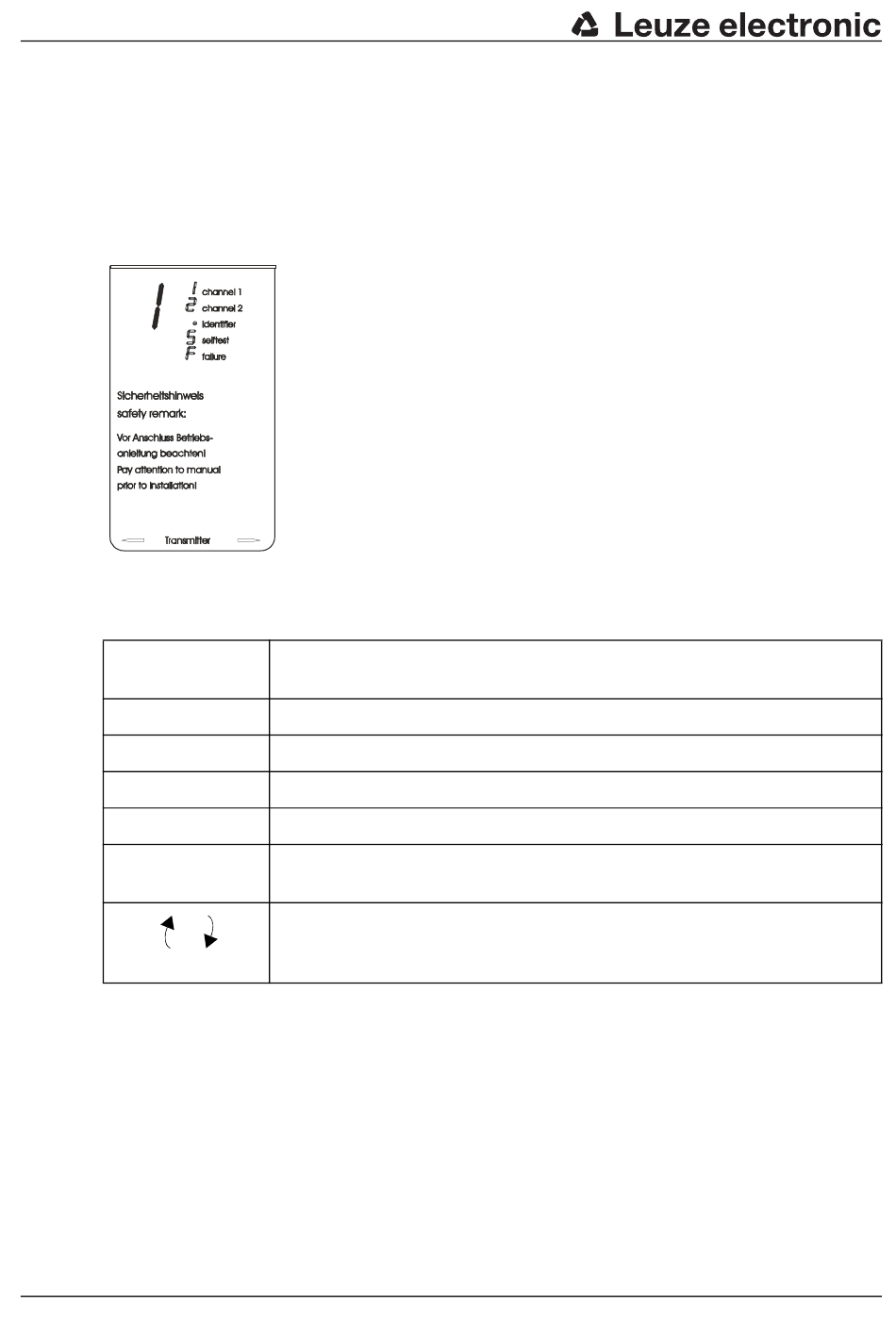

Fig. 5.1-1:
Affichage de l'état actuel de l'émetteur :
Afficheur
7 segments
8.
S
1
2
.
F
x
Table 5.1-1:
32
Signalisation d'état de l'émetteur
Signification
Réinitialisation du matériel à la mise sous tension
Autotest en cours (pendant 1 s environ)
Fonctionnement normal, réglage sur canal 1
Fonctionnement normal, réglage sur canal 2
Point derrière le chiffre : test marche – l'émetteur ne fournit pas d'im-
pulsions valables (le pont 3 – 4 n'est pas fermé).
F = défaut interne
x = numéro de défaut, indication alternant avec "F" (reportez-vous au
chapitre 11)
Afficheur 7 segments de l'émetteur
