7.1 Récepteur - interface locale
L'une des caractéristiques de tous les récepteurs COMPACTplus est le connecteur femelle
local M12 à 8-points situé sur le bloc connecteur. Il permet de connecter par des liaisons
courtes les constituants placés à proximité immédiate du dispositif de protection optique.
La version COMPACTplus-i comprend la touche de démarrage/redémarrage, le signal de
contrôle de la machine permettant d'effacer le cycle (effacer), le signal d'activation du cycle
en option et le commutateur à clé permettant de sélectionner de manière externe le mode
de fonctionnement de la machine.
7.1.1

Connecteur femelle local

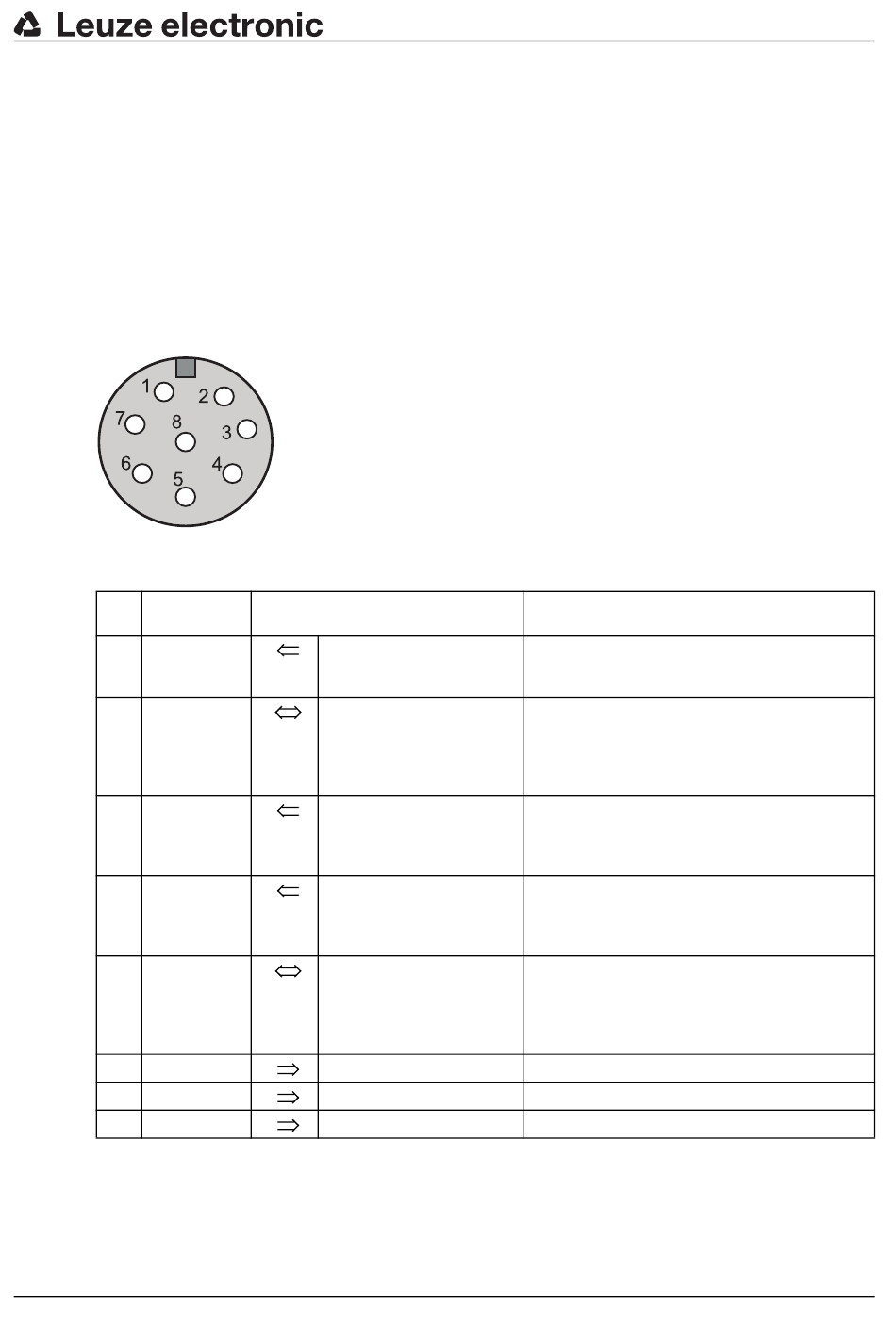

Fig. 7.1-1:
Br. Couleur de
câble*)
1 blanc
2 brun
3 vert
4 jaune
5 gris
6 rose
7 bleu
8 rouge
*) Les câbles ne sont pas inclus dans la livraison, accessoires reportez-vous au tableau 13.2-1.
Table 7.1-1:
Leuze electronic
Récepteur – connecteur local femelle M12, 8-points
Affectation
L1 entrée locale
L2 entrée/sortie locale
L3 entrée locale
L4 entrée locale
L5 entrée/sortie locale
Sortie locale
Sortie locale
Sortie locale
Connecteur femelle local, brochage du connecteur de câble à 8-points
COMPACTplus-i
Raccordement électrique
Entrées/sorties
(RU), configurable avec SafetyLab
EFFACER : signal de contrôle de la ma-
chine permettant d'effacer le cycle
Interruption ≥ 60 ms requise
Signal d'activation du cycle en option, con-
trôle du démarrage du cycle si commuta-
teur S6 = R ou paramétrage via SafetyLab
Le circuit doit être fermé pour permettre
l'activation du mouvement de la machine.
Commutateur permettant de sélectionner
de manière externe le mode de fonction-
nement, niveau I, si S4/S5 = R/R ou
paramétrage via SafetyLab
Commutateur permettant de sélectionner
de manière externe le mode de fonction-
nement, niveau II, si S4/S5 = R/R ou
paramétrage via SafetyLab
RES_L : touche de démarrage/redémarra-
ge, locale
Sortie : nombre d'intrusions attendues,
clignote brièvement, comme le témoin lu-
mineux jaune (LED3)
+24 V CC
0 V
FE, terre fonctionnelle
