Raccordement électrique
f
1 à 8 = numéros des contacts du connecteur femelle local
a = touche démarrage/redémarrage
b = témoin lumineux (pour la touche de démarrage/redémarrage, par exemple)
c = commutateur de sélection du mode de fonctionnement (commutateur à clé), niveau I
d = commutateur de sélection du mode de fonctionnement (commutateur à clé), niveau II
e = signal d'activation du cycle en option (contrôle du démarrage du cycle)
f = signal de la machine permettant d'effacer le cycle (effacer)
x = P0, mode surveillance uniquement
y = P1, fonctionnement à interruption simple
z = P2, fonctionnement à interruption double

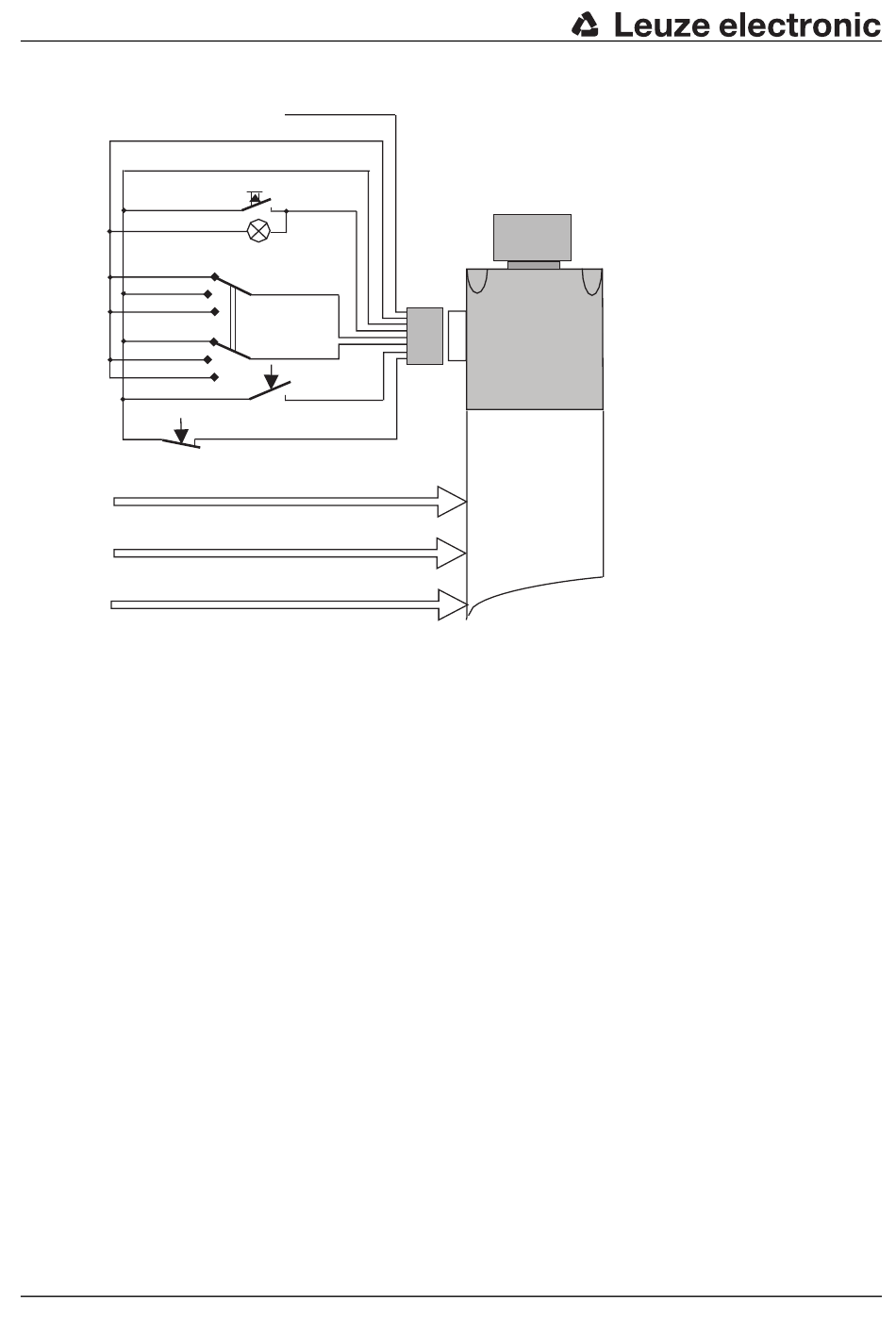

Fig. 7.1-2:
46
8
7
6
a
5
b
z
y
4
x
c
d
3
e
2
1
Exemple de connexion, connecteur femelle local
COMPACTplus-i
Leuze electronic
