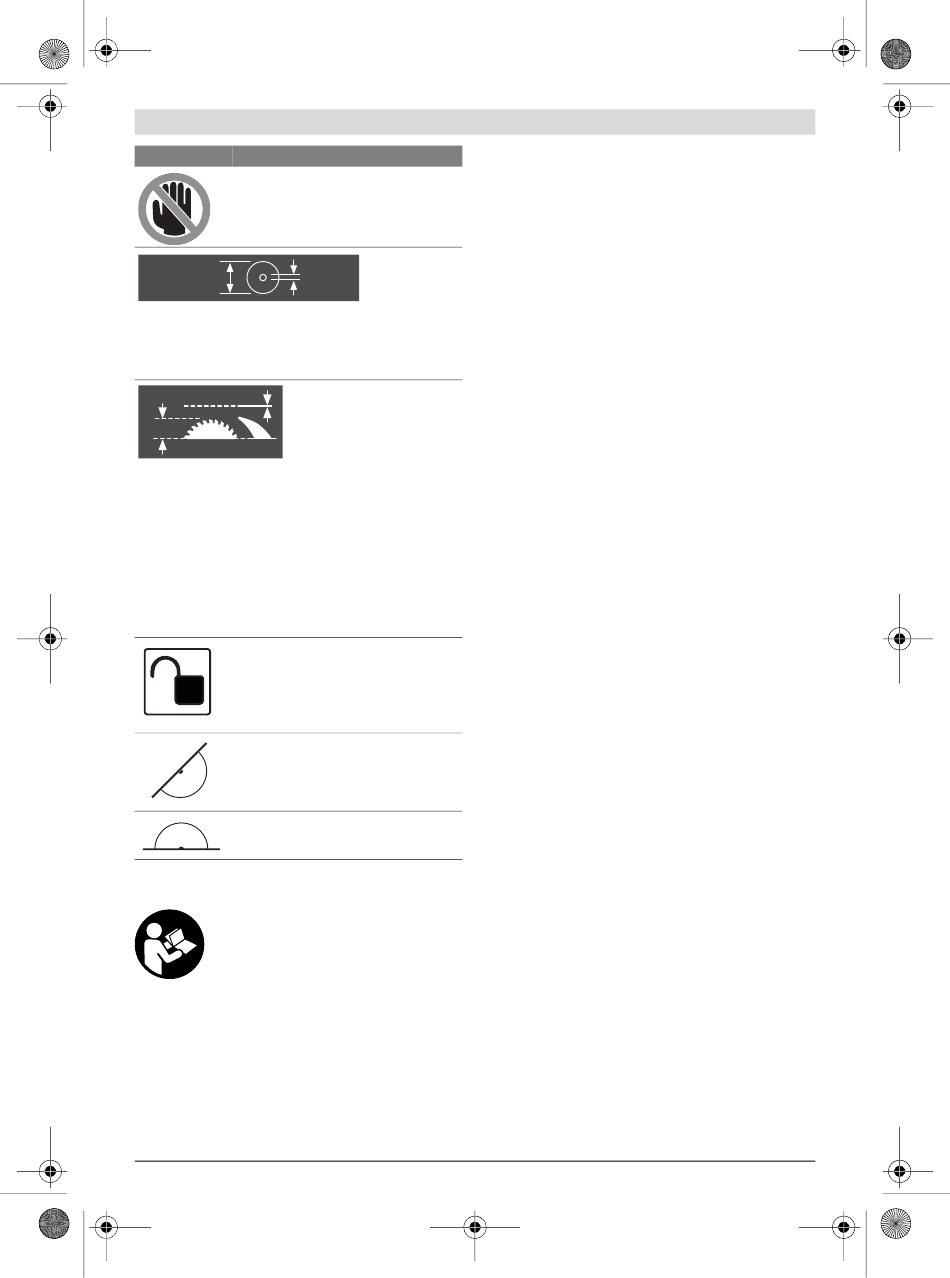

Símbolo Significado
 Área perigosa! Manter as mãos, os
dedos e os braços afastados desta
área.
305mm
Ø max.
300mm
Ø min.
Observe as dimensões da lâmina de serra.
Não deve haver folga entre o diâmetro do
orifício e o fuso da ferramenta. Não utilizar
adaptadores nem redutores.
2 mm
51 mm
Ao substituir a lâmina de serra, deverá ob-
servar que a largura de corte não seja infe-
rior a 2,0 mm e a que espessura da lâmina
não seja maior do que 2,0 mm. Caso con-
trário há perigo que a cunha abridora
(2,0 mm) seja emperrada na peça a ser
trabalhada.
Ao utilizar a serra combinada como serra
circular de bancada, a máxima altura da
peça a ser trabalhada é de 51 mm.
O símbolo sobre o arco 11 para deslocar e
travar a cobertura de proteção pendular
e
Símbolo na tecla 17 para destravar o bra-
ço da ferramenta
Símbolo para a utilização da serra combi-
nada como serra de corte/de meia esqua-
dria.
Símbolo para a utilização da serra combi-
nada como serra circular de bancada.
Descrição do produto e da potência
Devem ser lidas todas as indicações de ad-
vertência e todas as instruções. O desres-
peito das advertências e instruções apresenta-
das abaixo pode causar choque elétrico,
incêndio e/ou graves lesões.
Utilização conforme as disposições
A ferramenta é destinada à utilização como aparelho estacio-
nário, para cortes longitudinais e transversais, retos, em ma-
deira. Há a possibilidade de ângulos de meia-esquadria hori-
zontais de –48° a +48°, assim como ângulos de meia-
esquadria verticais de –2° a +47°.
Bosch Power Tools
A ferramenta elétrica foi projetada com uma potência apro-
priada para serrar madeira dura e macia, assim como painéis
de partículas e painéis de fibras.
Quando esta ferramenta elétrica é operada como serra circu-
lar de bancada, ela não é homologada para serrar alumínio
nem outros metais não ferrosos.
A luz desta ferramenta elétrica serve para iluminar a área de
30mm
trabalho direta da ferramenta elétrica e não é adequada para
Ø
a iluminação ambiente no âmbito doméstico.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre-
sentação da ferramenta elétrica na página de esquemas.
Componentes da serra de corte/de meia-esquadria
1 Tecla para desligar
2 Tecla para ligar
3 Orifícios para montagem
4 Cavidades de pega
5 Chave de sextavado interior (6 mm)/chave de fenda
6 Arco para proteção contra queda
7 Lâmina de serra
8 Saco de pó
9 Expulsão de aparas
10 Parafuso de travamento do arco 11
11 Arco
12 Parafuso de sextavado interior para fixação da lâmina de
serra
13 Bloqueio do fuso
14 Flange de aperto
15 Flange de aperto interior
16 Cobertura da lente de laser
17 Tecla para destravar o braço da ferramenta
18 Punho
19 Unidade laser/saída feixe laser
20 Capa de proteção pendular
21 Sargento
22 Mesa para serra de corte/de meia-esquadria
23 Escala para ângulo de meia-esquadria (horizontal)
24 Placa de alimentação
25 Manípulo de fixação para qualquer ângulo de meia-es-
quadria (horizontal)
26 Alavanca para pré-ajuste do ângulo de meia-esquadria
(horizontal)
27 Ranhuras para ângulos de meia-esquadria padrões
28 Orifícios para sargentos
29 Alongamento da mesa de trabalho
30 Carril limitador
31 Carril limitador móvel
32 Parafuso limitador para ângulo de meia-esquadria de
33,9° (vertical)
33 Pino limitador para ângulo de meia-esquadria de 33,9°
(vertical)
34 Unidade de iluminação
