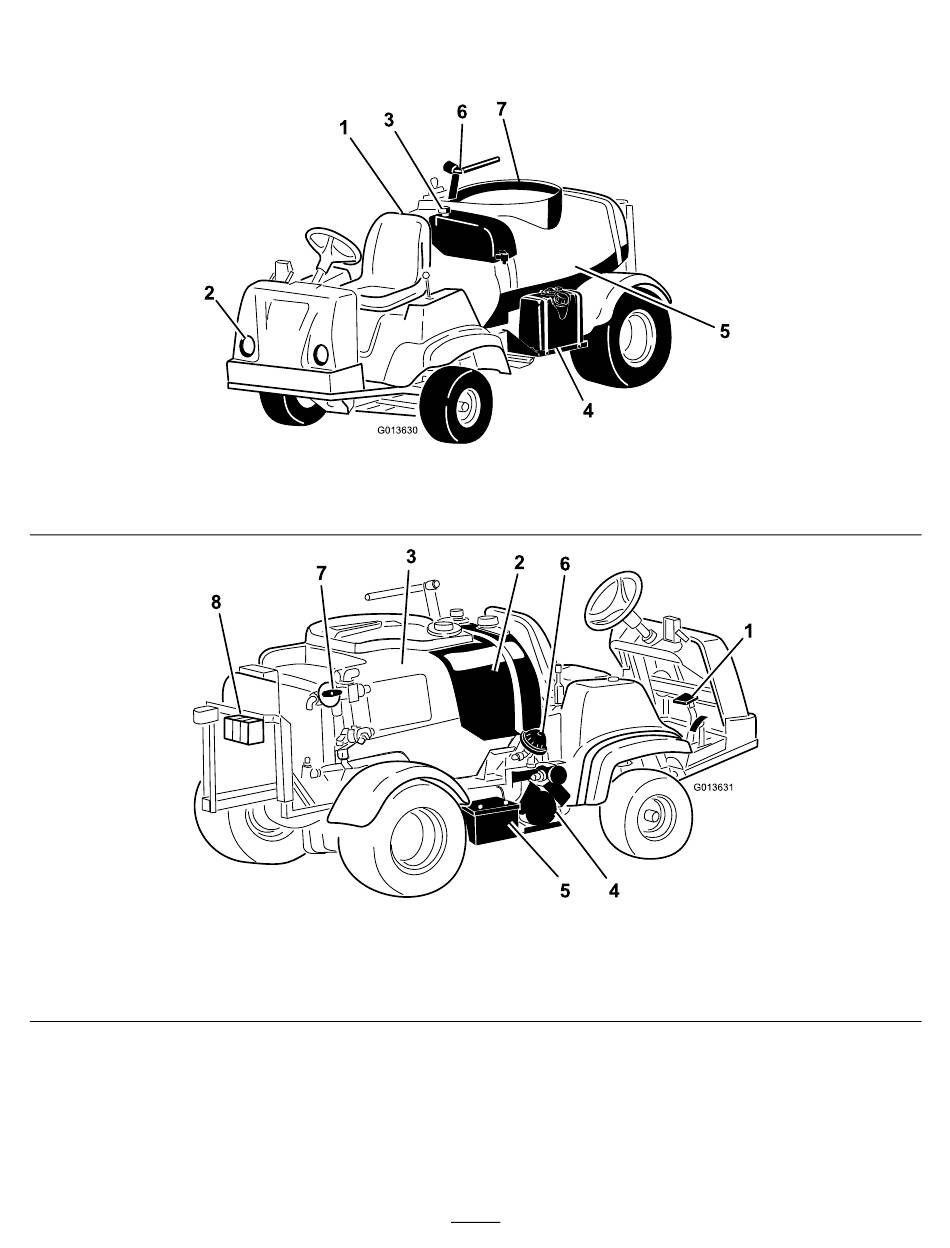

Vue D'ensemble Du Produit - Toro Multi-Pro 1250 Manuel De L'utilisateur

Vue d'ensemble du
produit
2
1. Position de conduite
2. Phare
1. Pédales
2. Réservoir de rinçage
3
1
G013630
3. Réservoir d'eau fraîche
4. Réservoir de carburant
7
8
3. Cuve à produit chimique
4. Pompe
7
6
4
Figure 8
5. Cuve à produit chimique
6. Prise antisiphonnement
3
2
6
5
Figure 9
5. Batterie
6. Amortisseur de pression de
pompe
18
5
7. Couvercle de cuve
1
G013631
4
7. Soupape de commande
d'agitation
8. Groupe de valves
