Modification Du Débattement; Vidange D'huile - Fox Racing Shox Float 80R Manuel Du Propriétaire

Modification du débattement - Vanilla Forx (suite)
80mm
Capuchon de
précontrainte
25mm
20mm
20mm

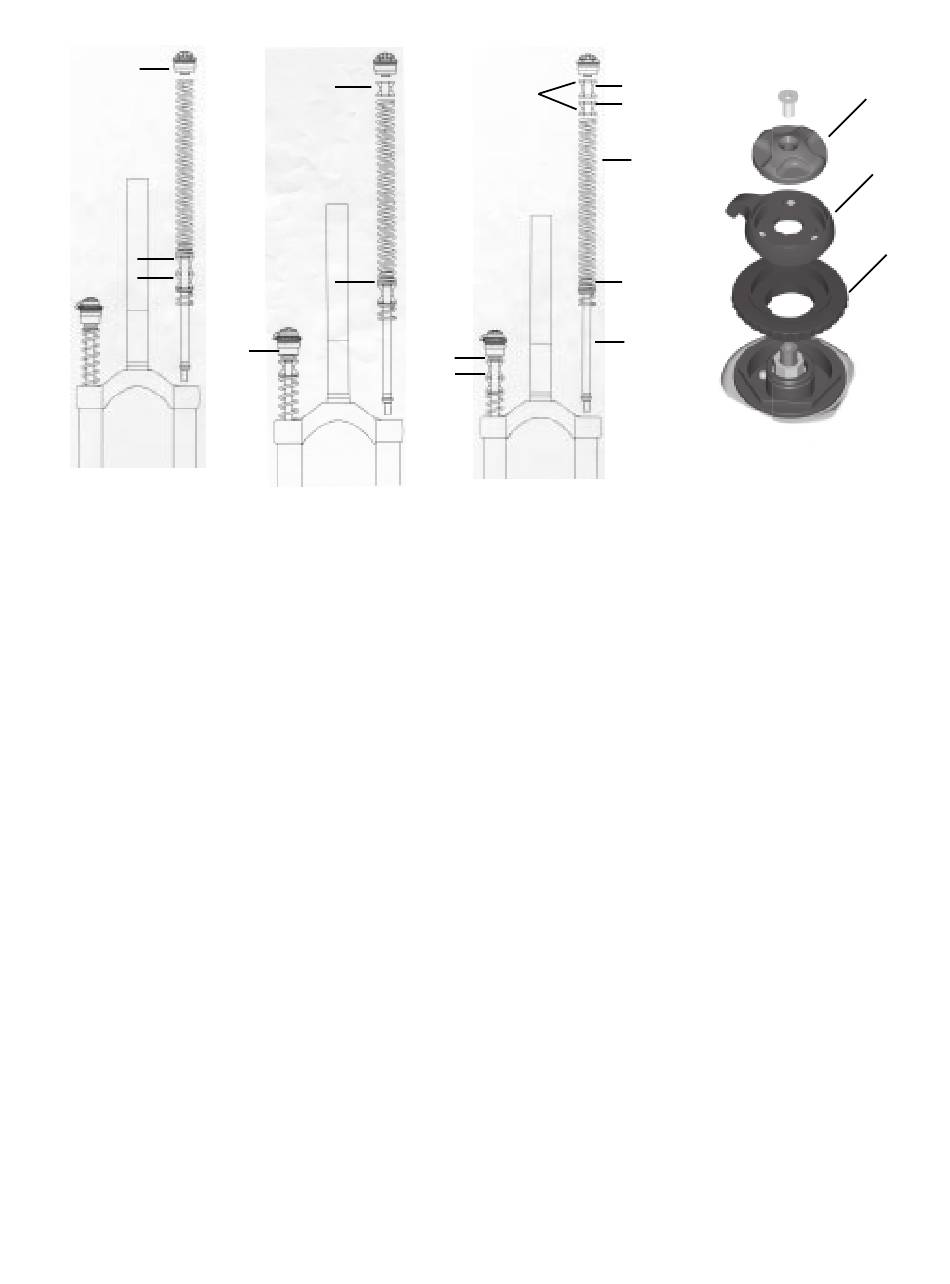

Diagramme des entretoises de débattement Vanilla Forx
Douilles
Les douilles doivent être inspectées chaque année pour tout signe d'usure excessive. Si un mouvement longitudinal
est détecté entre les tubes supérieurs et les jambes inférieures, communiquez avec un centre de service agréé Fox
Racing Shox ou avec FOX Racing Shox pour plus de renseignements. Empoignez les jambes inférieures au niveau
des pattes (essieu). Pousser sur la fourche directement vers l'arrière (vers la roue arrière). Tirez-la ensuite vers
vous. Il ne devrait y avoir aucun jeu ou déclics. Empoignez ensuite la fourche au niveau de la jonction du tube
supérieur/joint d'étanchéité et effectuez la même procédure. Encore une fois, il ne devrait y avoir aucun jeu. S'il y a
trop de jeu, consultez la page 22 du présent manuel ou communiquez avec un centre de service agréé Fox Racing
Shox ou avec FOX Racing Shox.

Vidange d'huile

Fourches Vanilla - Côté gauche
La jambe gauche de la fourche FOX Vanilla Forx contient les pièces illustrées au Diagramme des entretoises de
débattement Vanilla.
Vous devrez vous procurer les outils et articles suivants : clé à douille à 6 pans de 26mm, clé de 10mm, clé
hexagonale 2mm, clé hexagonale de 1,5mm, clé dynamométrique, marteau en plastique, petit tournevis, bac de
récupération, fluide de suspension FOX.
Étape 1 - Enlever le capuchon de précontrainte à l'aide d'une clé à douille de 26mm. Enlever toutes les entretoises
de débattement de la partie supérieure du ressort principal.
Étape 2 - Desserrer l'écrou inférieur de 3-4 tours complets à l'aide d'une clé de 10mm. Placer un bac de
récupération en dessous dela jambe de fourche puis à l'aide d'un maillet en plastique, taper légèrement sur l'écrou
inférieur pour dégager l'arbre de la jambe inférieure. Enlever l'écrou inférieur et la rondelle de compression.
Pousser l'arbre plongeur vers le haut dans la jambe inférieure à l'aide d'un petit tournevis et laisse l'huile se
vidanger de la jambe de fourche.
Étape 3 - Une fois toute l'huile évacuée, utiliser un petit tournevis pour guider délicatement l'arbre plongeur de
nouveau à travers l'orifice de la jambe inférieure. Installer la rondelle de compression et l'écrou inférieur. Serrer
l'écrou inférieur au couple de 50 lb. po. Essuyer l'excédent d'huile sur l'extérieur de la fourche à l'aide d'un chiffon.
Étape 4 - Verser 30cc de fluide de suspension FOX dans le haut du tube supérieur gauche.
Étape 5 - Installer les entretoises de débattement sur le dessus du ressort principal. Enfiler délicatement le
capuchon de précontrainte dans le tube supérieur et serrer au couple de 165 lb. po.
Fourches FLOAT - Côté gauche
La jambe gauche de la fourche FOX FLOAT Forx contient les pièces illustrées au diagramme des entretoises de
débattement FLOAT Forx à la page 12.
Vous devrez vous procurer les outils et articles suivants : clé à douille à 6 pans26mm, clé de 10mm, clé hexagonale
2mm, clé hexagonale de 1,5mm, clé dynamométrique, marteau en plastique, petit tournevis, bac de récupération,
fluide de suspension FOX ainsi qu'une pompe à air haute pression FOX et du fluide FOX FLOAT.
100mm
Entretoises de
20mm
débattement
25mm
25mm
20mm
125mm
25mm
20mm
Ressort
principal
Guide de
ressort
négatif
Arbre
plongeur
Molettes de réglage
Toutes Forx
RL, RLT & RLC
RLC seulement
