automáticamente. Tras una nueva nivelación, verifique la po-
sición de la línea láser horizontal o vertical en cuanto a los
puntos de referencia, para evitar errores debido a un despla-
zamiento del aparato de medición.
Trabajos con bloqueo del péndulo (ver figura E)
Para trabajos con bloqueo del péndulo, presione la tecla del
bloqueo del péndulo Lock (8). Con el bloqueo del péndulo
conectado, el indicador de bloqueo del péndulo (12) se ilu-
mina en color rojo.
En el caso de trabajos con bloqueo del péndulo está desco-
nectada la nivelación automática. Puede sostener el aparato
de medición libremente en la mano o ponerlo sobre una base
inclinada. Las líneas láser ya no se nivelan y ya no son nece-
sariamente perpendiculares entre sí.
Verificación de precisión del aparato de
medición
Factores que afectan a la precisión
La influencia más fuerte la tiene la temperatura ambiente.
Especialmente las variaciones de temperatura que pudieran
existir a diferente altura respecto al suelo pueden provocar
una desviación del rayo láser.
Como la estratificación térmica es más grande en las cerca-
nías del suelo, debería montar el aparato de medición en lo
posible sobre un trípode y colocarlo en el centro de la super-
ficie de trabajo.
Fuera de los influjos exteriores, también los influjos específi-
cos del aparato (como p. ej. caídas o golpes fuertes) pueden
conducir a divergencias. Verifique por ello la exactitud de la
nivelación antes de cada comienzo de trabajo.
Si en alguna de estas comprobaciones se llega a sobrepasar
la desviación máxima admisible, haga reparar el aparato de
medición en un servicio técnico Bosch.

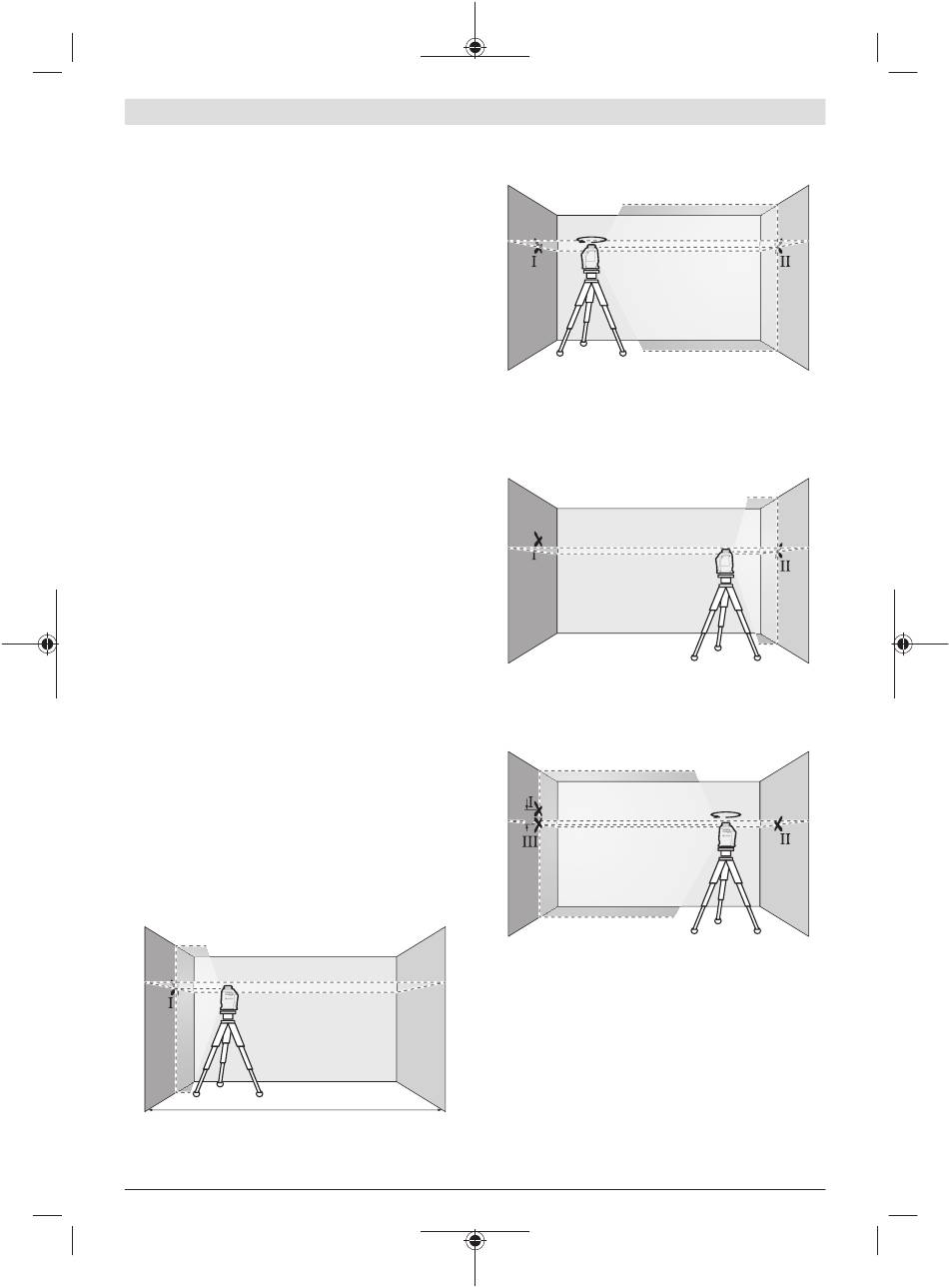

Control de la precisión de nivelación horizontal en el eje
transversal
Para la comprobación se requiere un tramo libre de 5 m so-
bre un firme consistente entre dos paredes A y B.
– Coloque el aparato de medición cerca de la pared A mon-
tándolo sobre un trípode, o colocándolo sobre un firme
consistente y plano. Conecte la herramienta de medición.
Seleccione el modo de operación de líneas cruzadas con
nivelación automática.
A
5 m
– Oriente el láser contra la cercana pared A, y deje que se
nivele el aparato de medición. Marque el centro del pun-
Bosch Power Tools
to, en el cual se cruzan las líneas láser en la pared (pun-
to Ⅰ).
A
180°
– Gire el aparato de medición en 180°, espere a que éste se
haya nivelado y marque la intersección de las líneas láser
en la pared B del lado opuesto (punto Ⅱ).
– Ubique el aparato de medición – sin girarlo – cerca de la
pared B, conéctelo y déjelo que se nivele.
A
– Alinee el aparato de medición en la altura (con la ayuda
del trípode o de apoyos si es necesario), de modo que la
intersección de las líneas láser quede exactamente en el
punto Ⅱ marcado previamente en la pared B.
A
d
– Gire el aparato de medición en 180°, sin modificar la altu-
B
ra. Alineelo sobre la pared A, de modo que la línea láser
vertical pase por el punto Ⅰ ya marcado. Espere a que se
haya nivelado el aparato de medición y marque la inter-
sección de las líneas láser en la pared A (punto Ⅲ).
– La diferencia d de ambos puntos Ⅰ y Ⅲ marcados sobre la
pared A es la desviación de altura real del aparato de me-
dición.
En un recorrido de medición de 2 × 5 m = 10 m, la divergen-
cia máxima admisible asciende a :
10 m × ±0,4 mm/m = ±4 mm. La diferencia d entre los pun-
