26 | Español
Verificación de precisión del aparato de
medición
Factores que afectan a la precisión
La influencia más fuerte la tiene la temperatura ambiente.
Especialmente las variaciones de temperatura que pudieran
existir a diferente altura respecto al suelo pueden provocar
una desviación del rayo láser.
Como la estratificación térmica es más grande en las cerca-
nías del suelo, debería montar el aparato de medición en lo
posible sobre un trípode y colocarlo en el centro de la super-
ficie de trabajo.
Fuera de los influjos exteriores, también los influjos específi-
cos del aparato (como p. ej. caídas o golpes fuertes) pueden
conducir a divergencias. Verifique por ello la exactitud de la
nivelación antes de cada comienzo de trabajo.
Si la precisión de los rayos puntuales horizontales se en-
cuentra dentro de la divergencia máxima permisible, puede
considerarse correcta también la precisión de los rayos pun-
tuales verticales y de las líneas láser.
Si en alguna de estas comprobaciones se llega a sobrepasar
la desviación máxima admisible, haga reparar el aparato de
medición en un servicio técnico Bosch.

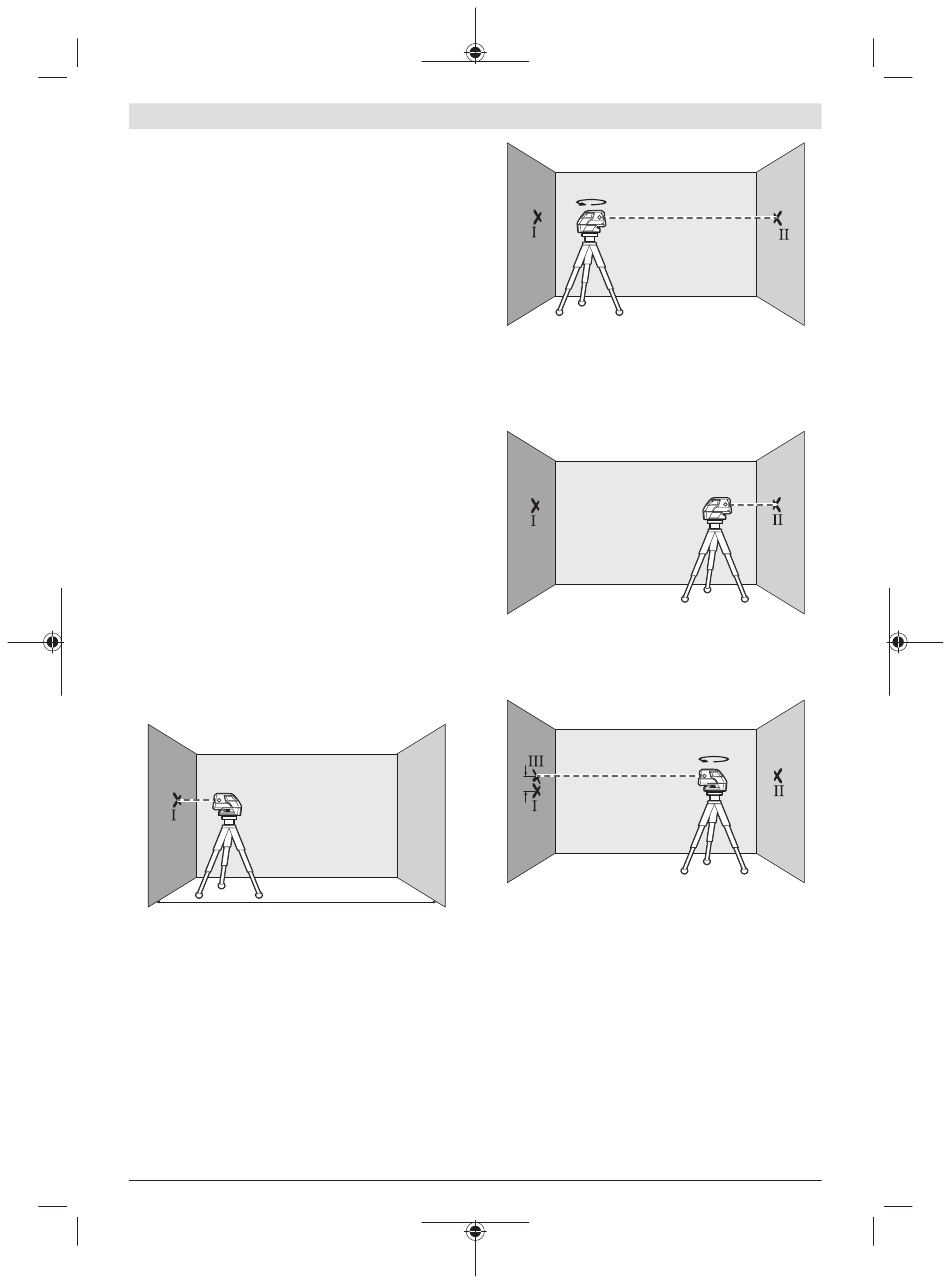

Control de la precisión de nivelación horizontal en el eje
longitudinal
Para la comprobación se requiere un tramo libre de 20 m so-
bre un firme consistente entre dos paredes A y B.
– Monte el aparato de medición cerca de la pared A sobre el
soporte (15) o sobre un trípode, o colocándolo sobre un
firme consistente y plano. Conecte el aparato de medi-
ción y seleccione el servicio de 5 puntos con nivelación
automática.
A
20 m
– Apunte el rayo láser horizontal, que pasa paralelo al eje
longitudinal del aparato de medición, a la cercana pared
A. Permita que se nivele el aparato de medición. Marque
el centro del punto láser en la pared (punto Ⅰ).
1 609 92A 4HF | (20.08.2018)
A
180°
– Gire el aparato de medición en 180°, deje que se nivele y
marque el centro del punto del rayo láser en la pared
opuesta B (punto Ⅱ).
– Ubique el aparato de medición – sin girarlo – cerca de la
pared B, conéctelo y déjelo que se nivele.
A
– Alinee el aparato de medición en la altura (con la ayuda
del trípode o de apoyos, si es necesario), de modo que el
centro del rayo láser quede exactamente en el punto Ⅱ
marcado previamente en la pared B.
A
B
d
– Gire el aparato de medición en 180°, sin modificar la altu-
ra. Deje que se nivele y marque el centro del punto del ra-
yo láser en la pared A (punto Ⅲ). Asegúrese de que el
punto Ⅲ se encuentre verticalmente por encima o por de-
bajo del punto Ⅰ.
– La diferencia d de ambos puntos Ⅰ y Ⅲ marcados sobre la
pared A es la desviación de altura real del aparato de me-
dición a lo largo del eje longitudinal.
En un recorrido de medición de 2 × 20 m = 40 m, la diver-
gencia máxima admisible asciende a :
40 m × ± 0,3 mm/m = ± 12 mm. La diferencia d entre los
puntos Ⅰ y Ⅲ debe ascender por consiguiente a como máxi-
mo 12 mm.
B
B
B
180°
