38 | Italiano
d'incrocio del raggio laser sulla parete B prospiciente
(punto Ⅱ).

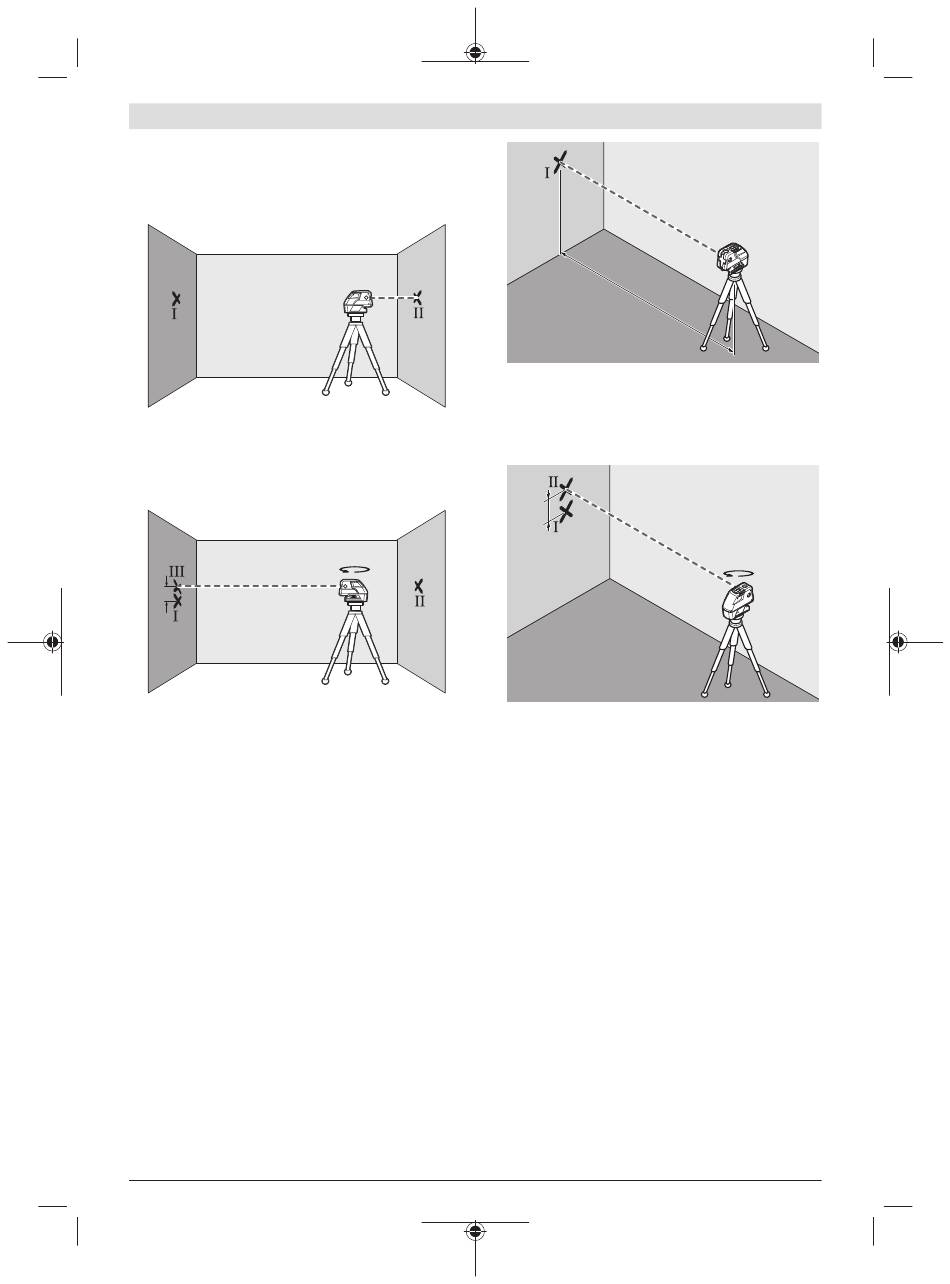

– Collocare lo strumento di misura – senza ruotarlo – vicino
alla parete B, accenderlo ed attendere che si autolivelli.
A
– Allineare in altezza lo strumento di misura (mediante il
treppiede, oppure, all'occorrenza, utilizzando spessori),
modo che il punto d'incrocio delle linee laser coincida
esattamente con il punto Ⅱ, contrassegnato in preceden-
za, sulla parete B.
A
d
– Ruotare lo strumento di misura di 180°, senza variare l'al-
tezza. Lasciare che lo strumento esegua il livellamento au-
tomatico e contrassegnare il punto d'incrocio del raggio
laser sulla parete A (punto Ⅲ). Accertarsi che il punto Ⅲ
sia il più possibile verticale sopra e/o sotto il punto I .
– La differenza d fra i punti Ⅰ e Ⅲ, contrassegnati sulla pare-
te A, indicherà l'effettivo scostamento in altezza dello
strumento di misura sull'asse longitudinale.
Su un tratto di misura pari a 2 × 20 m = 40 m, lo scostamen-
to massimo ammesso è pari a:
40 m × ±0,3 mm/m = ±12 mm. La differenza d fra i punti Ⅰ e
Ⅲ non dovrà, quindi, superare 12 mm.
Verifica della precisione di livellamento orizzontale
dell'asse trasversale
Per il controllo è necessario un tratto di misurazione libero di
20 m su superficie solida e davanti ad una parete.
– Montare lo strumento di misura a 20 m di distanza dalla
parete sul relativo supporto (15) e/o su di un cavalletto,
oppure posizionarlo su di una superficie solida e piana.
Accendere lo strumento di misura e selezionarre la moda-
lità a 5 punti con livellamento automatico.
1 609 92A 4HF | (20.08.2018)
B
– Dirigere uno dei due raggi laser laterali, che passano lun-
go l'asse trasversale dello strumento di misura, sulla pare-
te. Far eseguire il livellamento allo strumento di misura.
Contrassegnare il centro del punto laser sulla parete
(punto Ⅰ).
B
180°
– Ruotare lo strumento di misura di 180°, senza variare l'al-
tezza. Lasciare che lo strumento esegua il livellamento au-
tomatico e contrassegnare il punto d'incrocio dell'altro
raggio laser laterale sulla parete (punto Ⅱ). Accertarsi che
il punto Ⅱ sia il più possibile verticale sopra e/o sotto il
punto I.
– La differenza d fra i punti I e Ⅱ, contrassegnati sulla pare-
te, indicherà l'effettivo scostamento in altezza dello stru-
mento di misura sull'asse trasversale.
Su una distanza di misurazione di 2 × 20 m = 40 m lo scosta-
mento massimo consentito è pari a:
40 m × ±0,3 mm/m = ±12 mm. La differenza d fra i punti Ⅰ e
Ⅱ dovrà di conseguenza essere al massimo pari a 12 mm.

Indicazioni operative

Per contrassegnare, utilizzare sempre ed esclusiva-
u
mente il centro del punto laser, o della linea laser. La
dimensione del punto laser e la larghezza della linea laser
variano con la distanza.
Utilizzo del treppiede (accessorio)
Un treppiede permette di avere una base di misurazione sta-
bile e regolabile in altezza. Sistemare lo strumento di misura,
con l'attacco treppiede da 1/4" (6), sulla filettatura del trep-
piede stesso (16), oppure di un normale treppiede fotografi-
co. Per fissarlo su un normale treppiede per edilizia, utilizza-
2 0
m
d
180°
