Festo DGC Série Notice D'utilisation page 15

DGC−...
DGC−...−G/GF−YSR
DGC−...−KF−YSR
Bild 25

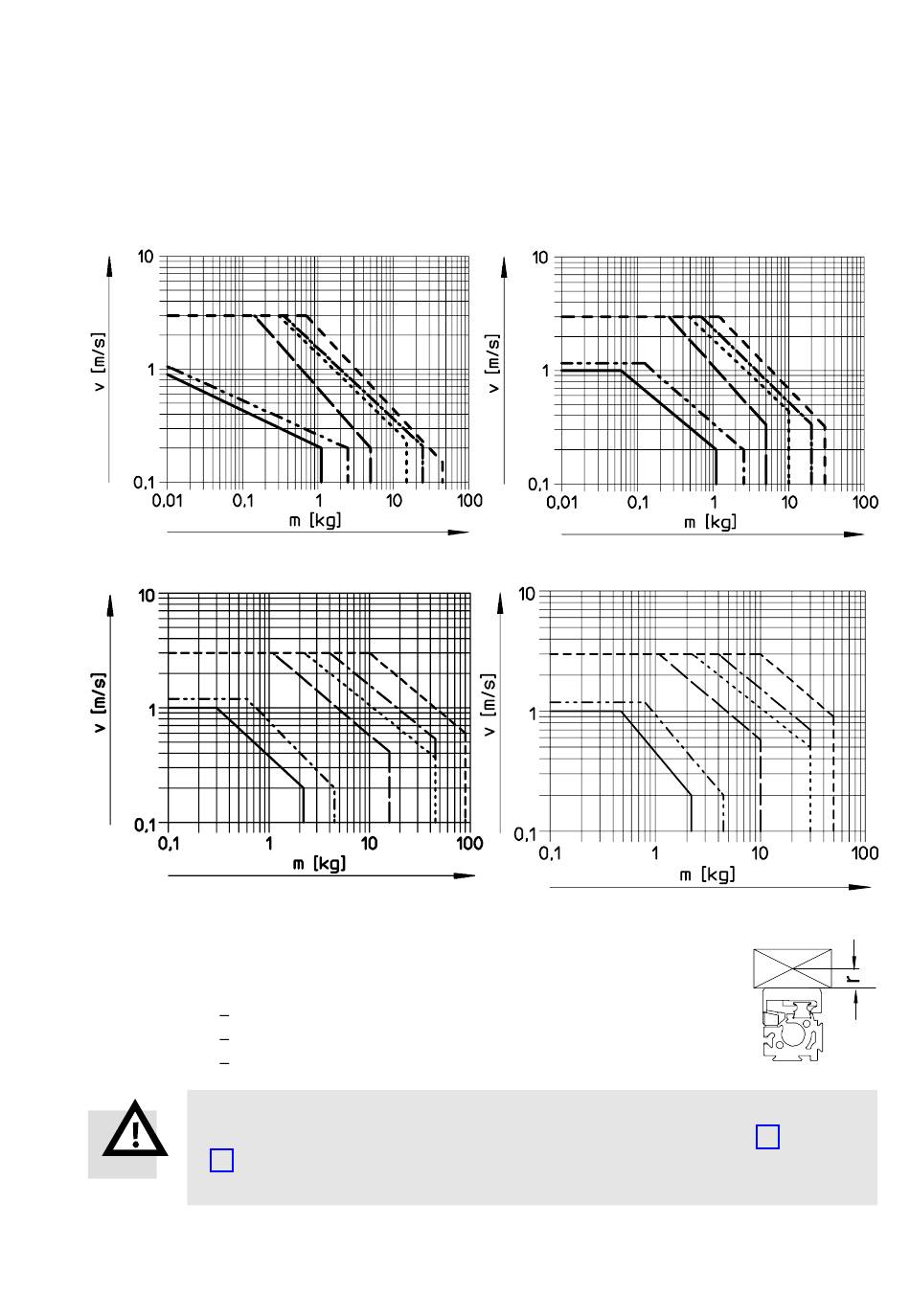

Diesen Diagrammen liegt ein Schwerpunkt−
Abstand r zugrunde von:
25 mm bei DGC−8
35 mm bei DGC−12/18
50 mm bei DGC−25...40
Warnung
S Ohne externe Abfangvorrichtungen kann ein Überschreiten der in Bild 24 und
Bild 25 angegebenen Grenzwerte zur Zerstörung des DGC−... führen.
Auch bei Störungen dürfen die Grenzwerte nicht überschritten werden.
Festo DGC−... 0604b Deutsch
DGC−...−G/GF−YSRW
DGC−...−KF−YSRW
Bild 26
