DGC−...
Montaggio delle parti pneumatiche
In caso di montaggio dell'attuatore in posizione verticale o inclinata:
Avvertenza
In caso di caduta di pressione il carico, soggetto alla forza in movimento, cade:
pericolo di schiacciamenti!
S Verificare la necessità di inserire regolatori di portata unidirezionali del tipo
HGL−... . Mediante questo accorgimento si impedisce la caduta del carico in
movimento.
S Verificare l'opportunità di misure supplementari di sicurezza contro una
graduale caduta causata da perdite (ad es. nottolini o perni mobili).

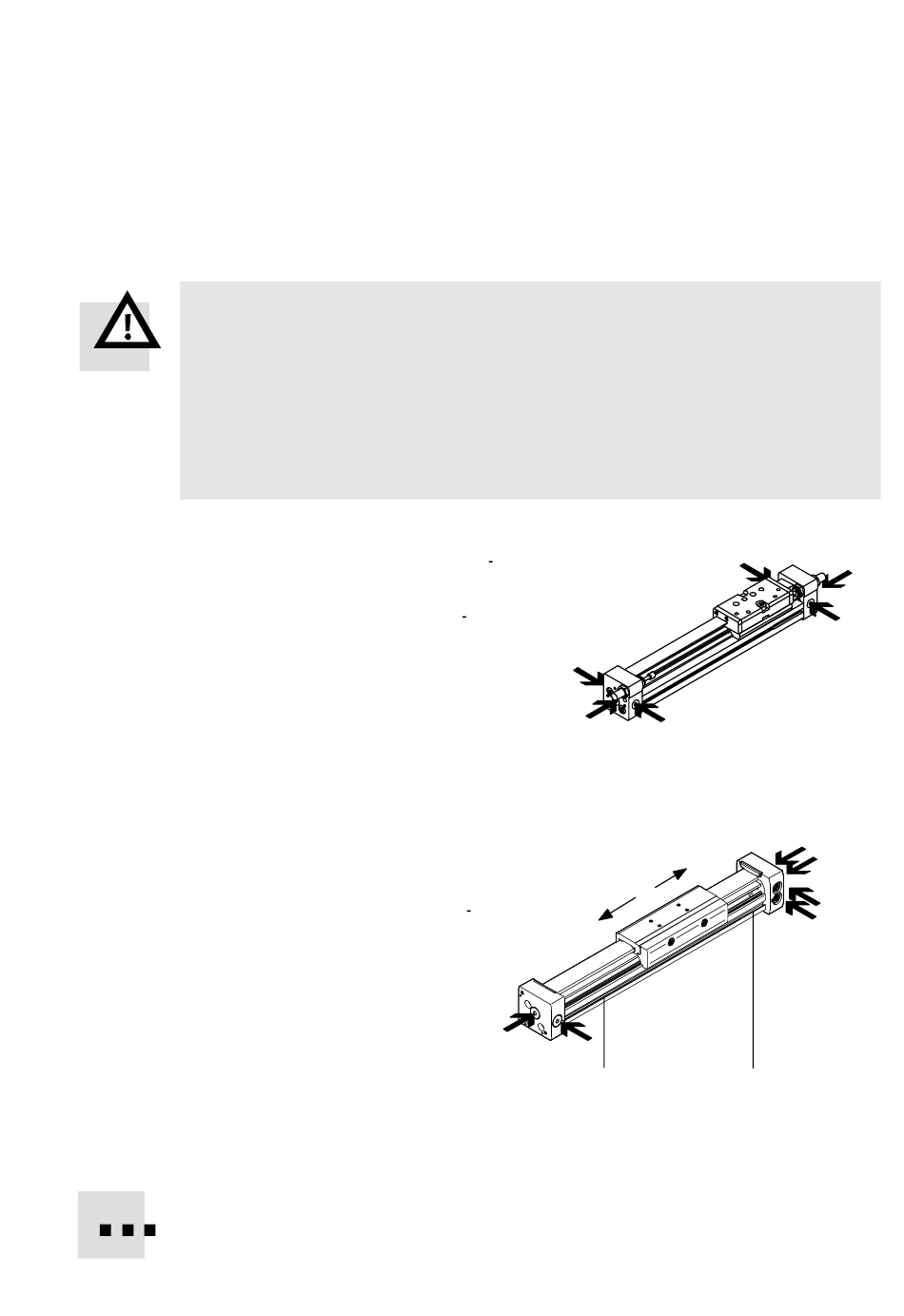

Scegliere gli attacchi di alimenta
S
zione da utilizzare.
Oltre agli attacchi di alimenta
zione originali (W) sono stati
previsti anche attacchi alternativi
(A). Al momento della fornitura,
questi sono chiusi con appositi
tappi a vite.
Per i tipi 18...40 l'attacco di
alimentazione può essere
eseguito su un solo lato (destro).
Gli attacchi posteriori non ven
gono utilizzati.
L fine corsa sinistra
R fine corsa destra
l movimento a sinistra
r movimento a destra
Regolazione della velocità del slitta:
Inserire i regolatori di portata unidirezionale del tipo GRLA−... negli attacchi di
S
alimentazione.
Festo DGC−... 0604b Italiano
A
A
W
Fig. 18
r
l
ø 18...40
A
A
L
Fig. 19
A
A
W
ø 8/12
A (l)
A (r)
W (l)
W (r)
R
107
