ASSEMBLAGE
Installation de protège-lame :
 Soulever le levier du garde en haut pour déverrouiller
 Avec le devant du protège-lame a élevé, abaisser le dos du
garde dans le trou de milieu le couteau diviseur. Appuyer
le devant du garde jusqu'à ce que c'est parallèle à la
table. Si le protège-lame n'est pas parallèle la table, le
couteau diviseur n'est pas dans « en haut » la position.
 Verrouiller le garde à sa place en appuyant le levier du
garde.
NOTE : L'alignement peut être réglé en fonction de différentes
largeurs de lame. Voir : Vérification et alignement du
couteau diviseur et la lame. Inspectez le protège lame
pour vérifier les dégagements et prévenir des obstructions.
VÉRIFICATION ET ALIGNEMENT DU COUTEAU
DIVISEUR ET LA LAME

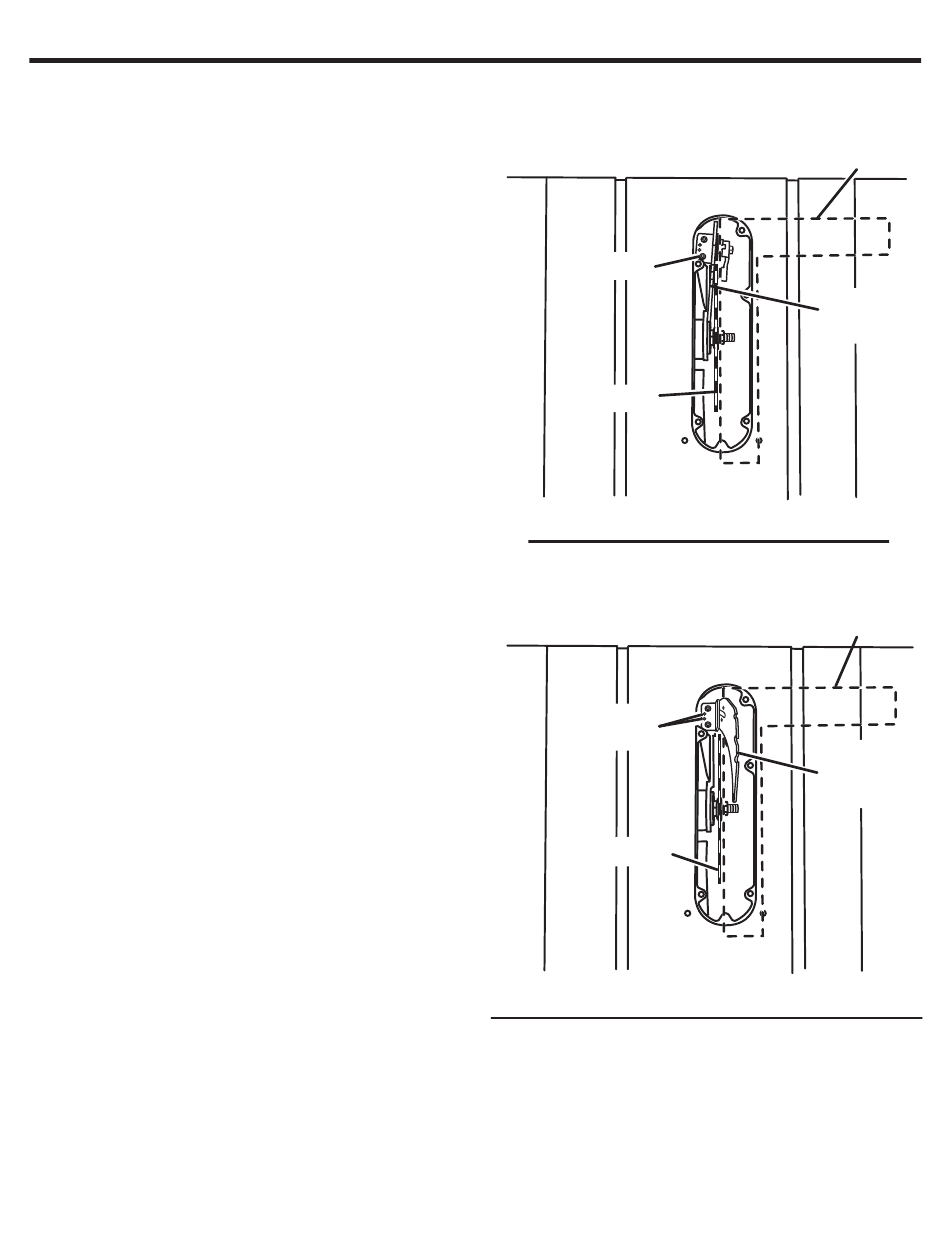

Voir la figure 40.
Vérification de l'alignement du couteau diviseur:
 Débrancher la scie.
 Élever la lame de scie en tournant le volant de réglage
de hauteur vers la droite.
 Relever les griffes antirebond et ensemble de protège-
lame. Placer une équerre de charpentier à côté de la lame
et ensemble de couteau diviseur.
NOTE : Placez l'équerre de charpentier entre les dents
àpointes carbure et mesurez à partir de la lame. Cette
étapepermet de s'assurer que l'équerre de charpentier
est bienappliquée contre la lame de l'avant à l'arrière
 La lame de la scie et le écarteur/couteau diviseur sont
alignés lorsque l'équerre de charpentier contacte la lame
et le écarteur/couteau diviseur uniformément, sans laisser
d'espace.
Si le couteau diviseur n'est pas alignée sur la lame, un
réglage est nécessaire.Le couteau diviseur doit être dans
l'alignement de l'avant vers l'arrière (horizontalement) et le
dessus pour inférieure (verticalement).
Réglage (horizontale) :
 Relever les griffes antirebond et ensemble de protège-
lame.
 À l'aide d'une clé hexagonale de 4 mm, desserrer les vis
de pression en tenant le support de montage.
 Repositionner le couteau diviseur à ce que la lame soit
parfaitement alignée sur le couteau diviseur.
 Une fois le dispositif aligné adéquatement, serrer
solidement les vis.
 Vérifier de nouveau l'alignement et effectuer les réglages
éventuels.
Réglage (verticale):
 À l'aide d'une clé hexagonale de 2,5 mm, desserrer les
vis d'arrêt et vis de pression en tenant le support de
montage.
D'ARRÊT
 Tourner lentement les vis de pression jusqu'à ce que le
couteau diviseur soit aligné avec la lame.
 Une fois correctement aligné, bien resserrer toutes les
vis.
 Vérifier de nouveau l'alignement et effectuer les réglages
éventuels.
27 - Français
PRÉCISION HORIZONTALE
VIS
LAME
PRÉCISION VERTICALE
VIS
LAME
ÉQUERRE DE
CHARPENTIER
ÉCARTEUR/
COUTEAU
DIVISEUR
ÉQUERRE DE
CHARPENTIER
ÉCARTEUR/
COUTEAU
DIVISEUR
Fig. 40
