ARMADO
Para instalar el protección de la hoja:
 Levante la palanca de protección hasta para desbloquear.
 Con la frente del protección de la hoja levantó, baja la espalda
del protección en el hoyo mediano del cuchilla separadora.
Empuje la frente del protección hacia abajo hasta que sea
paralelo a la mesa. Si el protección de la hoja no es paralelo
a la mesa, el cuchilla separador no está en "arriba" posición.
 Cierre al protección en el lugar empujando la palanca de
protección.
NOTA: La alineación de la hoja de corte se puede ajustar para
hojas de diferentes espesores. Consulte el apartado: Para
revisar o alinear separador/cuchilla separadora y la hoja.
Verifique los espacios libres y la libertad de movimiento del
conjunto de protección de la hoja.
PARA REVISAR Y ALINEAR SEPARADOR/
CUCHILLA SEPARADORA Y LA HOJA
Vea la figura 40.
Para verificar la alineación del cuchilla separadora:
 Desconecte la sierra.
 Eleve la hoja de la sierra; para ello, gire a la derecho el
volante de ajuste de altura.
 Levante los trinquetes anticontragolpe y conjunto de
protección de la hoja. Coloque una escuadra de carpintero
o una regla tanto contra la hoja de la sierra como contra
el cuchilla separadora.
NOTA: Coloque la escuadra de carpintero entre los dientes
depunta de carburo y mida desde la hoja. Este paso
asegurará quela escuadra de carpintero esté en escuadra
contra la hoja desdeel frente hacia la parte trasera de la
hoja.
 Se sabe que la hoja de la sierra y el cuchilla separadora
están alineados cuando la escuadra de carpintero toca
tanto la hoja como el cuchilla separadora de manera
uniforme sin espacios.
Si el cuchilla separadora está desalineado con respecto a la
hoja, es necessario efectuar un ajuste. El cuchilla separadora
debe estar frente alineado de apoyar (horizontalmente) y la
cubierta para inferior (verticalmente).
Para ajustar (horizontal):
 Levante los trinquetes anticontragolpe y conjunto de
protección de la hoja.
 Con la llave hexagonal de 4 mm afloje los tornillos al
soporte de montaje.
 Mueva a la izquierda o derecha el el separador/cuchilla
separadora según sea necesario para alinear el separador/
cuchilla separadora con la hoja de la sierra.
 Una vez debidamente alineado el conjunto, apriete
firmemente los tornillos.Para instalar la guía de ingletes.
 Revise de nuevo para ver si está a escuadra y efectúe
los ajustes necesarios.
TORNILLO
TORNILLO
FIJADOR
Para ajustar (vertically):
 Usando una llave hexagonal de 2,5 mm, afloje los tornillos
fijadores y tornillos que sostienen el soporte de montaje.
 Gire lentamente los tornillos fijadores hasta que el
separador esté alineado con la hoja.
 Una vez alineados correctamente, vuelva a apretar
firmemente todos los tornillos.
 Revise de nuevo para ver si está a escuadra y efectúe
los ajustes necesarios.
27 - Español
AJUSTE HORIZONTAL
HOJA
AJUSTE VERTICAL
HOJA
ESCUADRA DE
CARPINTERO
CUCHILLA
SEPARADORA
ESCUADRA DE
CARPINTERO
CUCHILLA
SEPARADORA

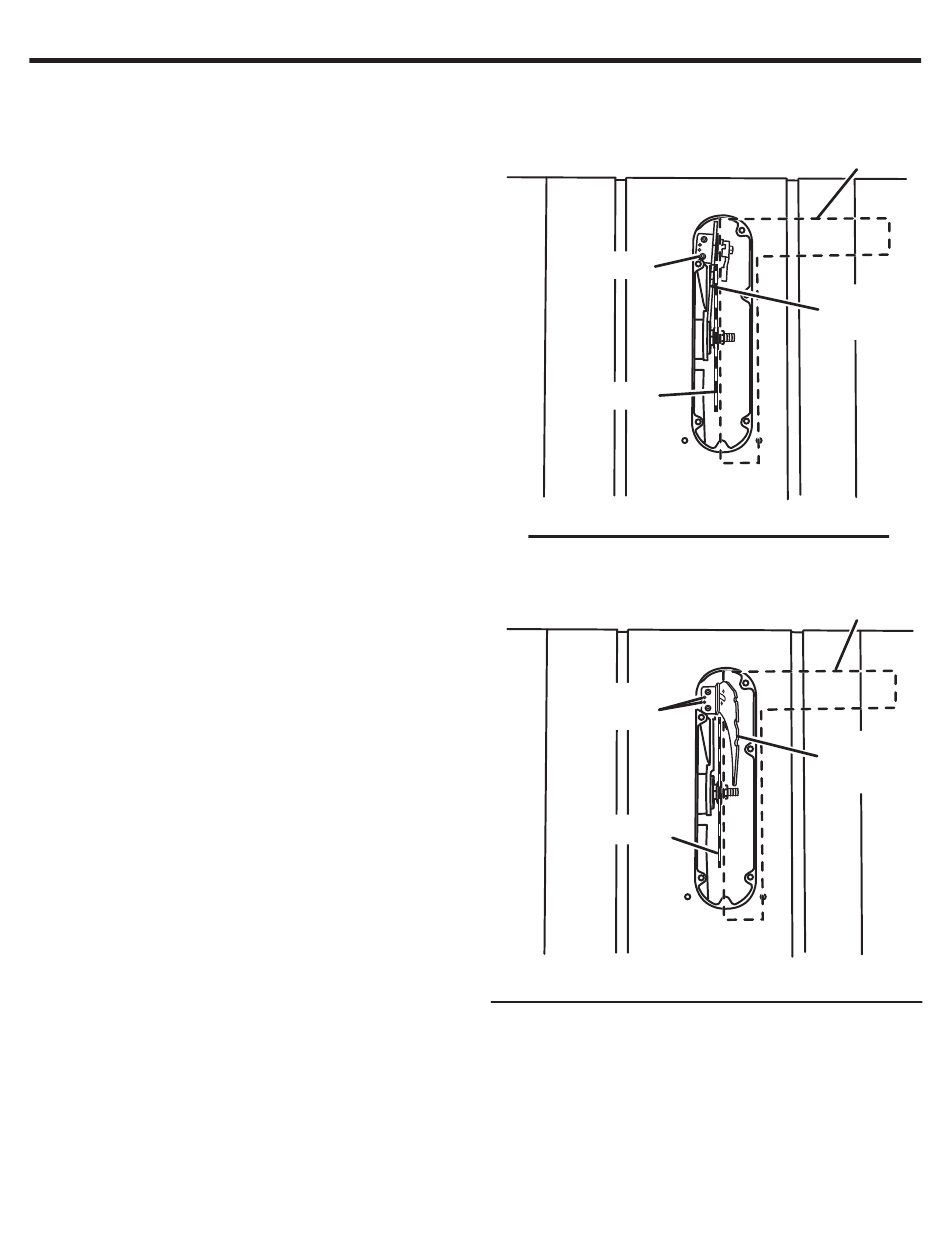

Fig. 40
