6.4.1 Fixation du produit à l'aide de pièces de bridage
Monter le corps principal sur le soubassement à l'aide de pièces de bridage (1/2/3) comme indiqué sur la
X
figure ci-dessous.
Nombre recommandé de pièces de bridage par mètre et côté : 1 : 6 pièces / 2 : 4 pièces / 3 : 3 pc
X
Respecter les couples de serrage ! 17.1.
X
MKK/MKR/MLR A
(mm)
-040 52,2
-065
81
-080 96
-110 132
-140 167
-145 172
-165 192

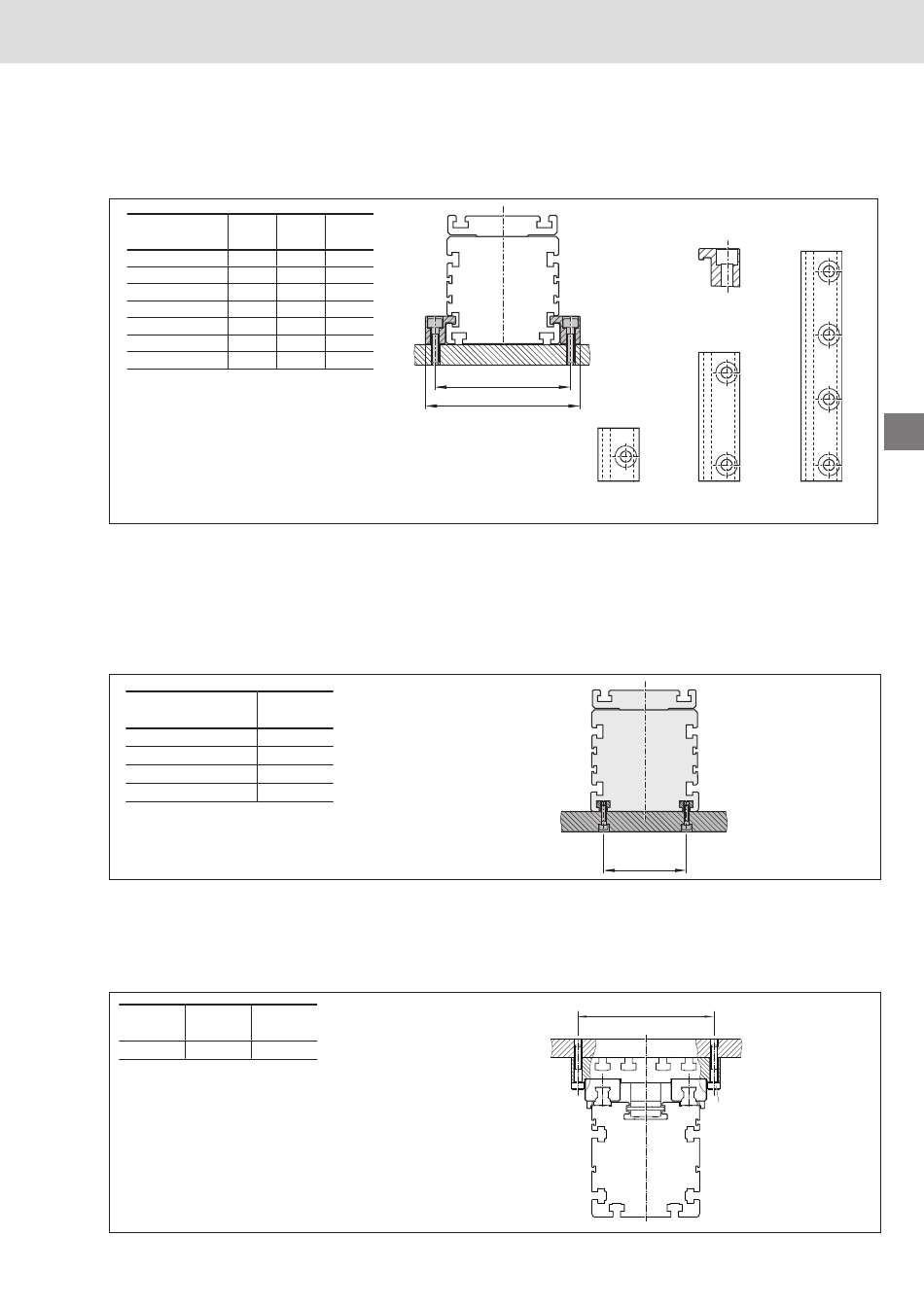

Fig. 7 : Fixation du module linéaire à l'aide de pièces de bridage
6.4.2 Fixation du produit à l'aide de réglettes pour rainure en T
Les modules linéaires peuvent être fixés avec des réglettes pour rainure en T.
f
Nombre recommandé par mètre et côté : 6 pc
f
Des réglettes pour rainure en T appropriées peuvent être obtenues auprès de Bosch Rexroth ! Catalogue.
f
MKK/MKR/MLR
-110
-140
-145
-165
Fig. 8 : Fixer le module linéaire à l'aide de réglettes pour rainure en T
6.4.3

Fixer le produit sur le plateau

Le module linéaire MKR-145 peut être fixé pour une utilisation verticale sur plateau.
f
MKR D
(mm)
-145 183
B
(mm)
65,5 M5
95 M6
110 M6
150 M8
193 M10
198 M10
218 M10
± 0,1
T
L
C
(mm)
85
105
78
120
± 0,1
A
B
M10
A
± 0, 1
B
1
C
D
