58/62
Bosch Rexroth AG
18.7
Vue d'ensemble MKR-165-NN-2
Position
Élément
1
Plateau avec chariot de guidage
2
Baguettes d'étanchéité
3
Courroie crantée
4
Tête d'extrémité côté entraînement
5
Tête d'extrémité côté tendeur
6
Corps principal avec rail de guidage
3

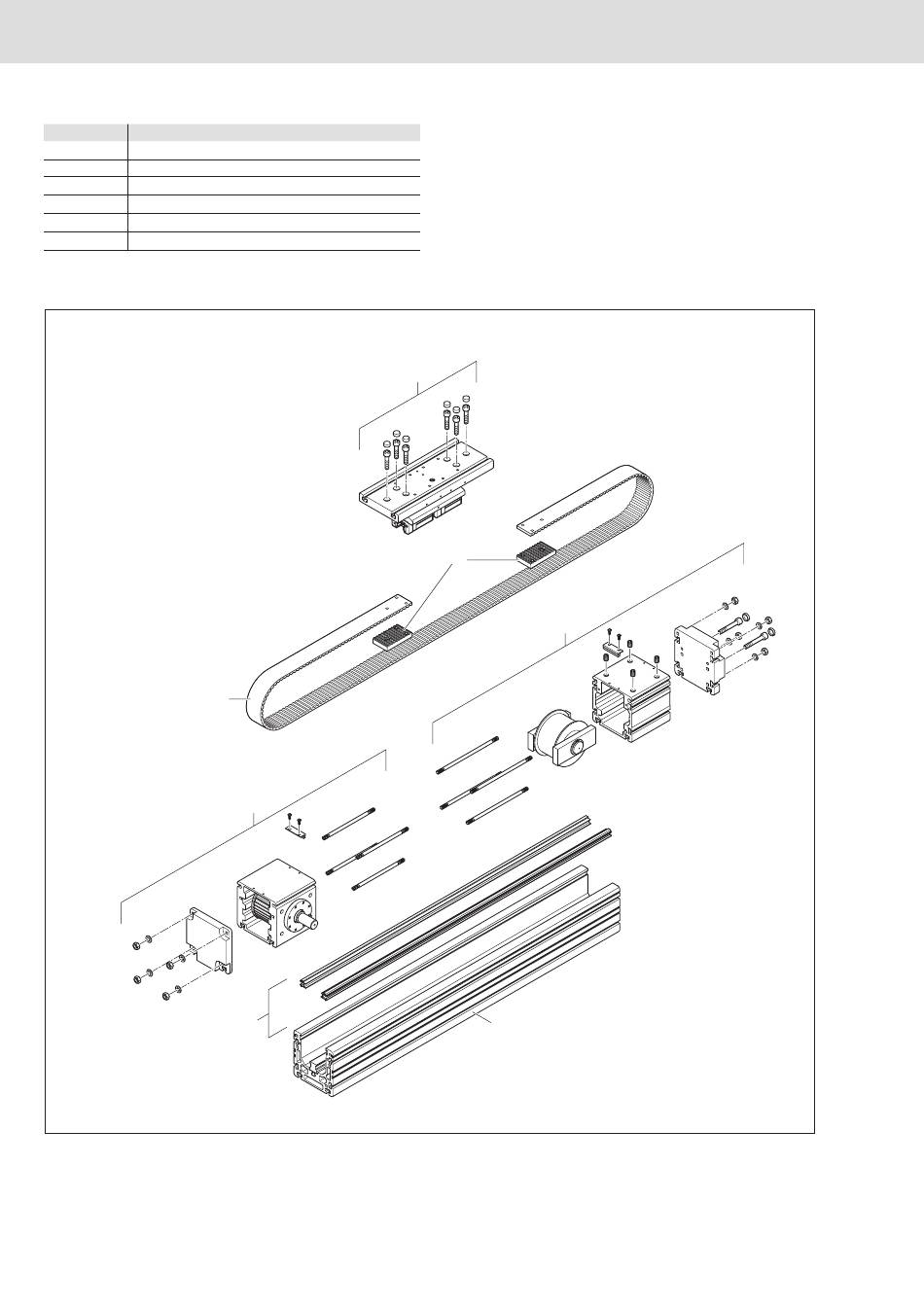

Fig. 54 : Vue d'ensemble MKR-165-NN-2
Modules linéaires MKK/MKR-xxx-NN-3 | R320103169 (2020-08)
4
2
1
1
5
6
