54/62
Bosch Rexroth AG
18.3
Vue d'ensemble MKK-140-NN-3
Position Élément
1
Plateau avec chariot de guidage
2
Renvois
2a
Renvoi pour protection de la bande
2b
Pince pour protection de la bande
3
Recouvrement par bande (bande de couverture en
acier résistant à la corrosion)
4
Vis à billes (VAB)
4a
Écrou VAB
4b
Bague filetée
5
Palier fixe
2
4
4b
5
5b

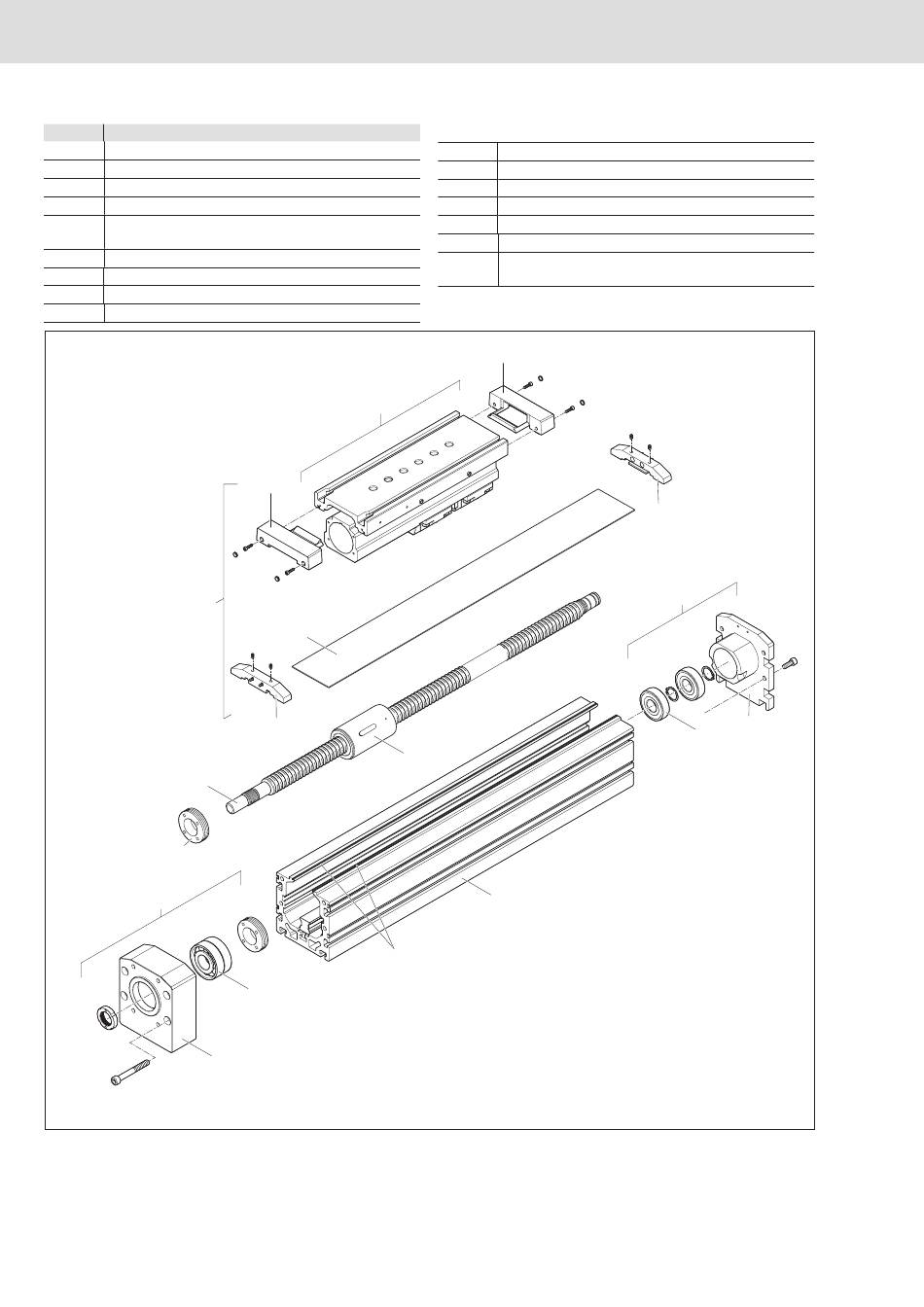

Fig. 50 : Vue d'ensemble MKK-140-NN-3
Modules linéaires MKK/MKR-xxx-NN-3 | R320103169 (2020-08)
1
2a
3
2b
4a
8
5a
5a
Roulement à billes à gorge profonde
5b
Entretoise de palier fixe
6
Palier libre
6a
Roulement à billes à gorge profonde
6b
Entretoise de palier libre
7
Corps principal avec rail de guidage
8
Profilé d'aimant pour bande de recouvrement en
acier
2a
7
2b
6
6b
6a
