R320103169 (2020-08) | Modules linéaires MKK/MKR-xxx-NN-3
7.2.4
Tension de la courroie
Prétension de la courroie crantée
La fréquence de la courroie ou la force de précharge de la courroie crantée dépend de la taille, du moteur,
des poulies et du couple. Elle est indiquée sur la face intérieure du couvercle du renvoi par courroie. Si
le renvoi à courroie ne se trouve pas à l'horizontale lors du montage, tenir compte de la masse propre du
moteur.
REMARQUE
Risque de rupture de l'arbre d'entraînement sur le produit ou le moteur due à une précontrainte de la courroie
crantée trop élevée !
Endommagement du produit.
Respecter les valeurs limites autorisées !
f
1.
Serrer des vis adaptées (2) p. ex. avec une réglette de rattrapage de jeu (3) dans les deux barrettes de moteur
(1).
2.
En serrant les vis (2) de manière homogène, le moteur va s'éloigner du système linéaire (LS) et tendre ainsi
la courroie crantée. Régler la fréquence de la courroie f avec un fréquencemètre (R913057897) selon la
plaque signalétique dans le boîtier et serrer les vis (4) pour la fixation du moteur.
LS
1
4
3
2

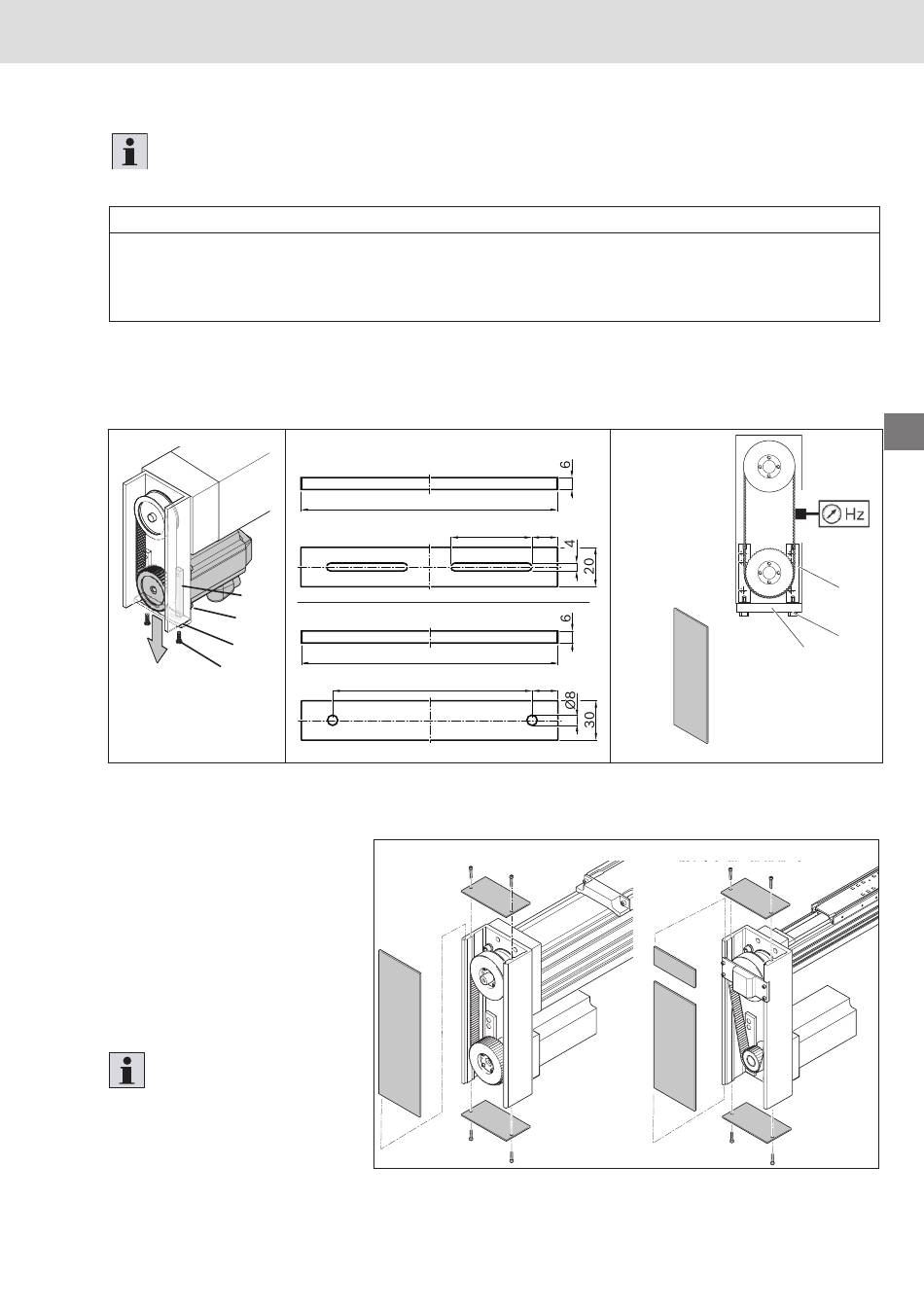

Fig. 30 : Tension de la courroie
7.2.5
Fixation de la
protection du renvoi
à courroie
Fixer tous les couvercles sur le
f
boîtier du renvoi à courroie.
Modèles :
A = sans contre-palier
B = avec contre-palier
Pour contrôle de la
fonction
Respecter le chapitre 9
et 10.
Couples de serrage ! 17.1
Proposition pour la barre de serrage (3)
130
160
120
A
Fig. 31 : Fixation de la protection du renvoi à courroie
41
13
F
/ f
!
pr
20
Bosch Rexroth AG
12345
3
67890
23987
B
29/62
FR
