8/62
Bosch Rexroth AG
4
Description du produit
4.1
Description de la prestation
Tenir compte des indications, des caractéristiques techniques, des dimensions et des descriptions des produits
dans le catalogue.
4.2
Description de l'appareil modules linéaires MKK
4
2
1
10
12

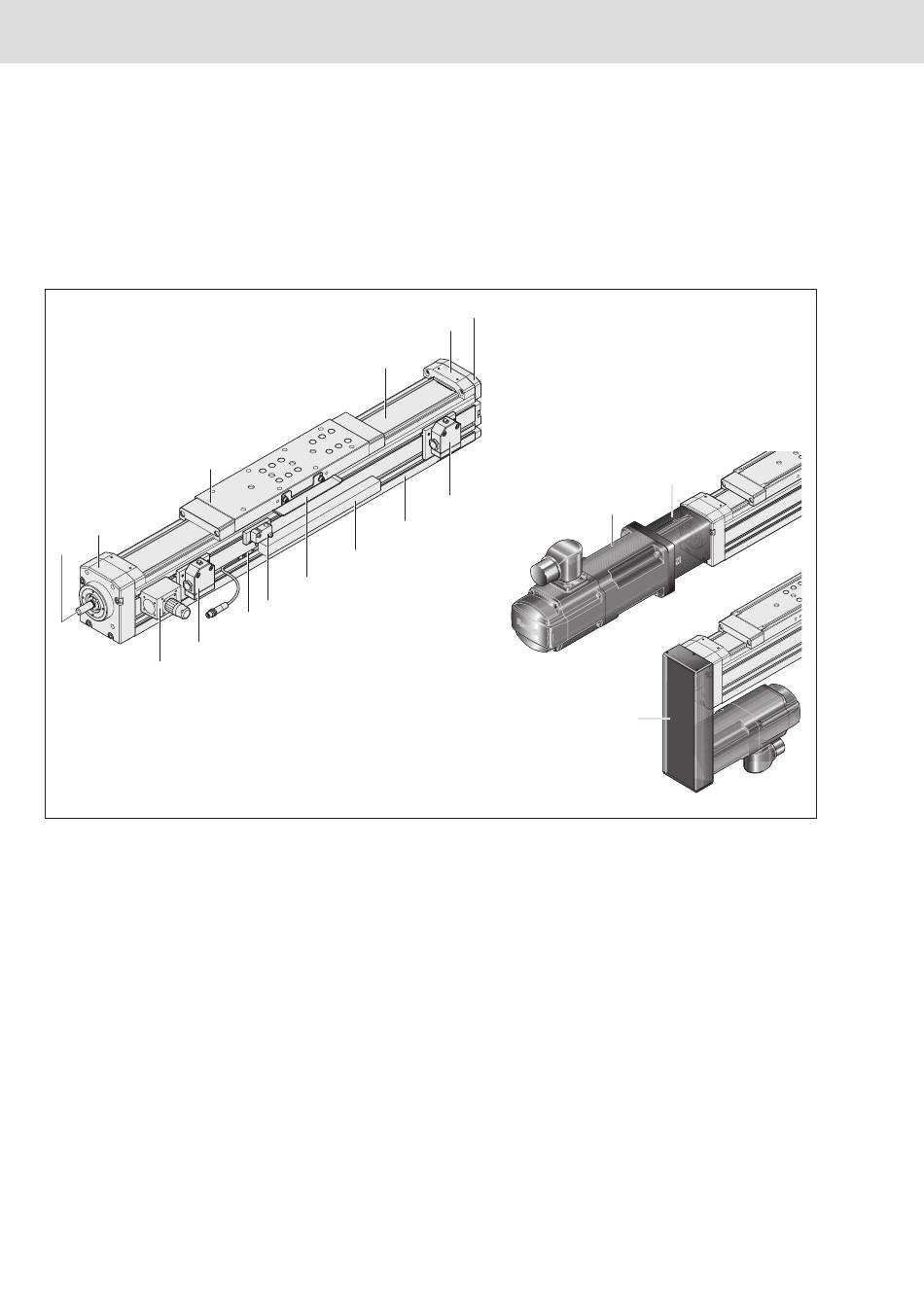

Fig. 2 : Composants du module linéaire MKK
Les modules linéaires MKK ont les composants
suivants :
1 Entraînement par vis à billes (BASA)
2 Plaque d'extrémité du palier fixe
3 Bande de protection/soufflet en cas de
dimension -165-NN2
4 Plateau avec chariot de guidage
5 Maintien de bande
6 Plaque d'extrémité du palier libre
7 Corps principal
Modules linéaires MKK/MKR-xxx-NN-3 | R320103169 (2020-08)
3
7
11
8
9
13
6
5
10
15
Éléments rapportés :
8 Équerre de contact
9 Interrupteur inductif
10 Interrupteur mécanique
11 Goulotte à câbles
12 Prise/fiche
13 Capteur de champ magnétique
14 Bride
15 Servomoteur
16 Renvoi à courroie
14
16
