MAP
2.7

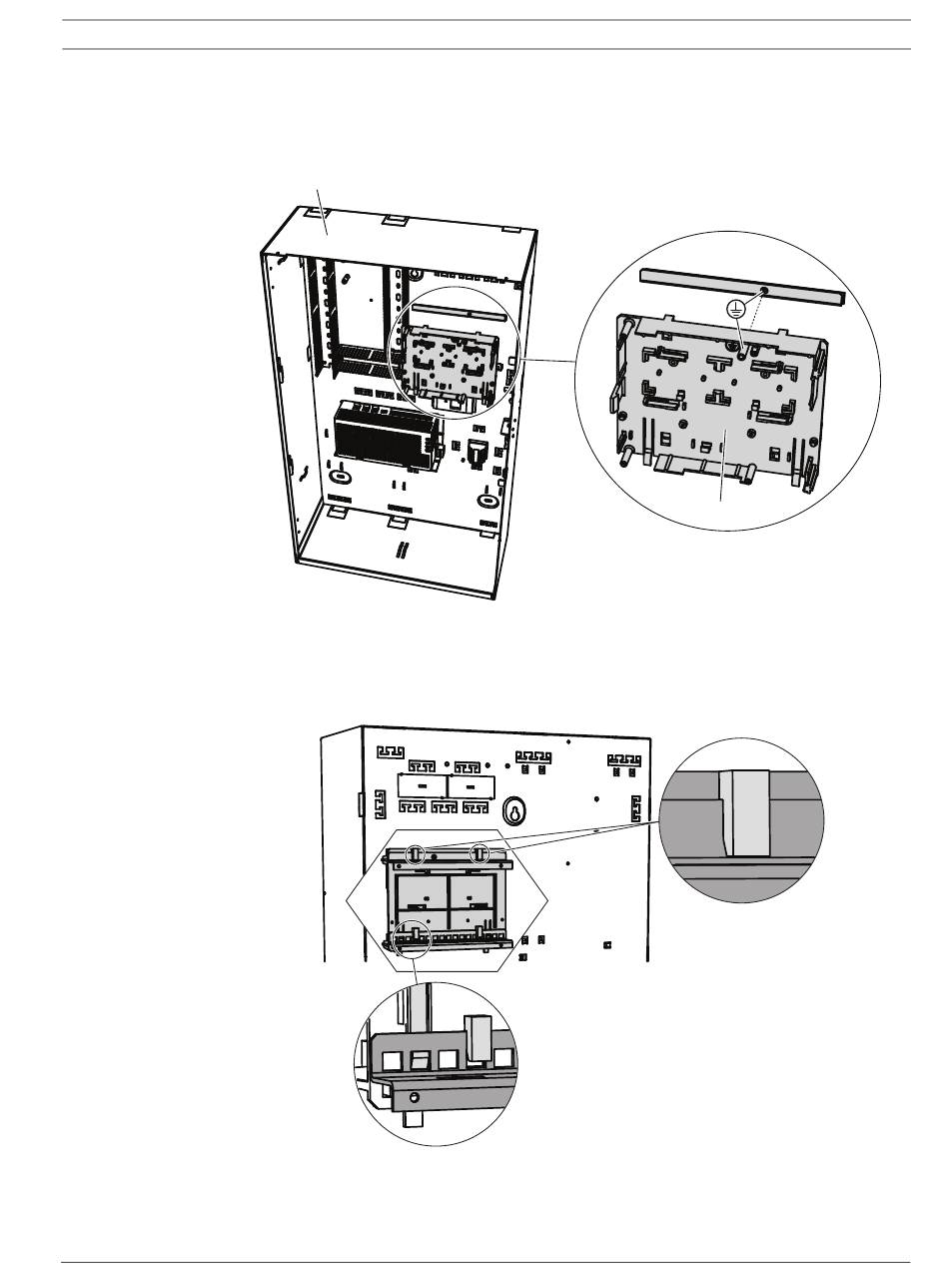

Installation de la plaque de fixation accessoire
1.
Figure 2.9 Alignement de la plaque de fixation accessoire
2.
3.
Figure 2.10 Installation de la plaque de fixation accessoire
Se reporter à la Figure 2.11 pour connaître les emplacements des modules se fixant sur la
plaque de fixation accessoire.
Bosch Security Systems, Inc.
Aligner la lance de terre de la plaque de fixation accessoire au trou de fixation de terre du
rail de fixation supérieur.
ICP-MAP0110
Faire glisser les attaches de l'arrière de la plaque de fixation accessoire sur les rails de
fixation supérieur et inférieur.
S'assurer que les attaches de verrouillage s'insèrent dans le rail inférieur.
Guide de référence du système
Installation | fr
ICP-MAP0020
F01U168334 | 01 | 2010.07
19
