Installation de la plaque de fixation à charnières
Installer la plaque de fixation à charnières ICP-MAP0025 dans le coffret.

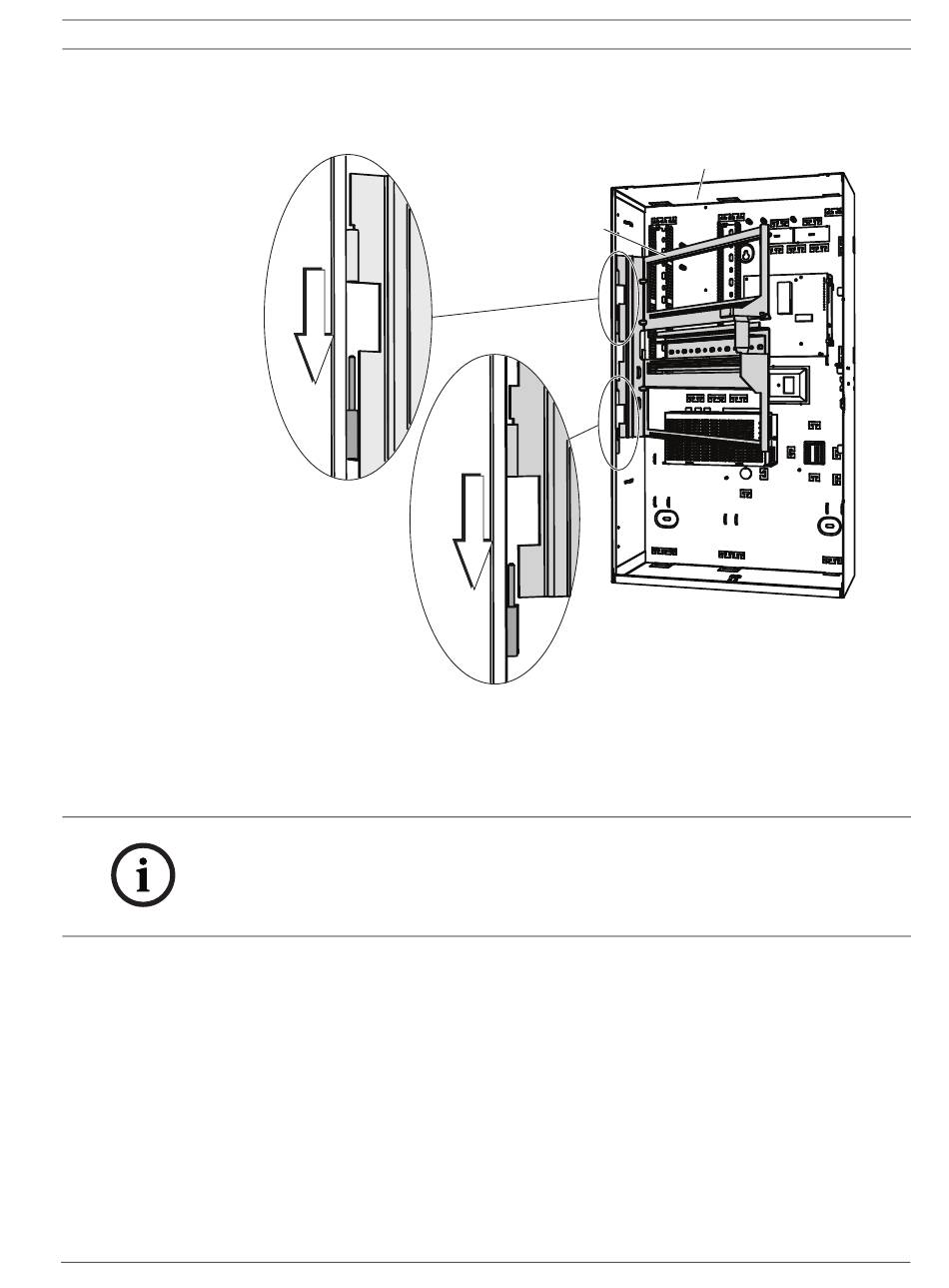

Figure 2.15 Installation de la plaque de fixation à charnières
Se reporter à la Figure 2.16, à la Figure 2.17 et à la Figure 2.18. Brancher le communicateur AT
2000 au module DE ICP-MAP0007 avec le câble ruban fourni (réf. : F01U074773) et le câble
RS-232 (réf. : F01U074772).
Ces deux câbles sont fournis avec le module DE.
REMARQUE !
L'AT 2000 analogique requiert 12 V. Utiliser le connecteur de câble ruban étiqueté AT 2000
12V. L'AT 2000 analogique requiert également une source d'alimentation de 12 V, comme le
convertisseur 12 V ICP-MAP0017.
L'AT 2000 RNIS requiert 28 V. Utiliser le connecteur de câble ruban étiqueté AT 2000 28V.
