fr | Installation

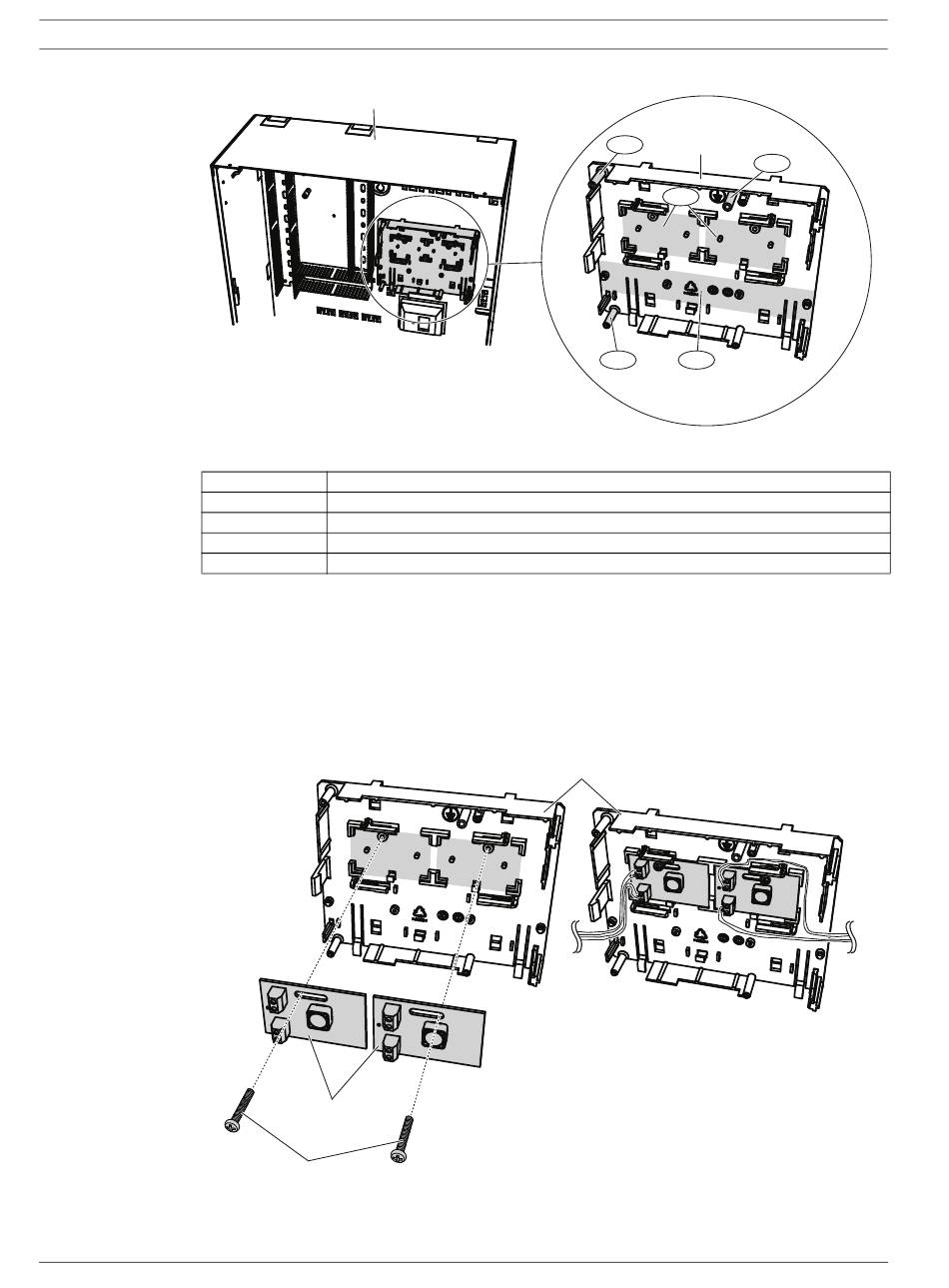

Figure 2.11 Vue d'ensemble de la plaque de fixation accessoire
Référence
1
2
3
4
2.8
Installation du convertisseur 12 V
Se reporter à la Figure 2.12 lors de l'installation du convertisseur 12 V ICP-MAP0017 sur la
plaque de fixation accessoire ICP-MAP0020.
1.
2.
Figure 2.12 Installation du convertisseur 12 V
F01U168334 | 01 | 2010.07
ICP-MAP0110
Description
Emplacements des convertisseurs 12 V ICP-MAP0017 (deux maximum)
Emplacement de la plaque de fusible (SIV) (une maximum)
Emplacements des vis du communicateur AT 2000 (un maximum)
Emplacement de la vis de la terre AT 2000
Fixer le convertisseur 12 V à la plaque de fixation accessoire (vis non fournie).
Brancher le câblage sur site à la borne.
Laisser le câblage pendre sans le brancher à l'autre extrémité à ce stade.
ICP-MAP0017
M3.5 x 5
Guide de référence du système
3
ICP-MAP0020
1
3
2
ICP-MAP0020
