MAP
3.4
Branchements facultatifs
1.

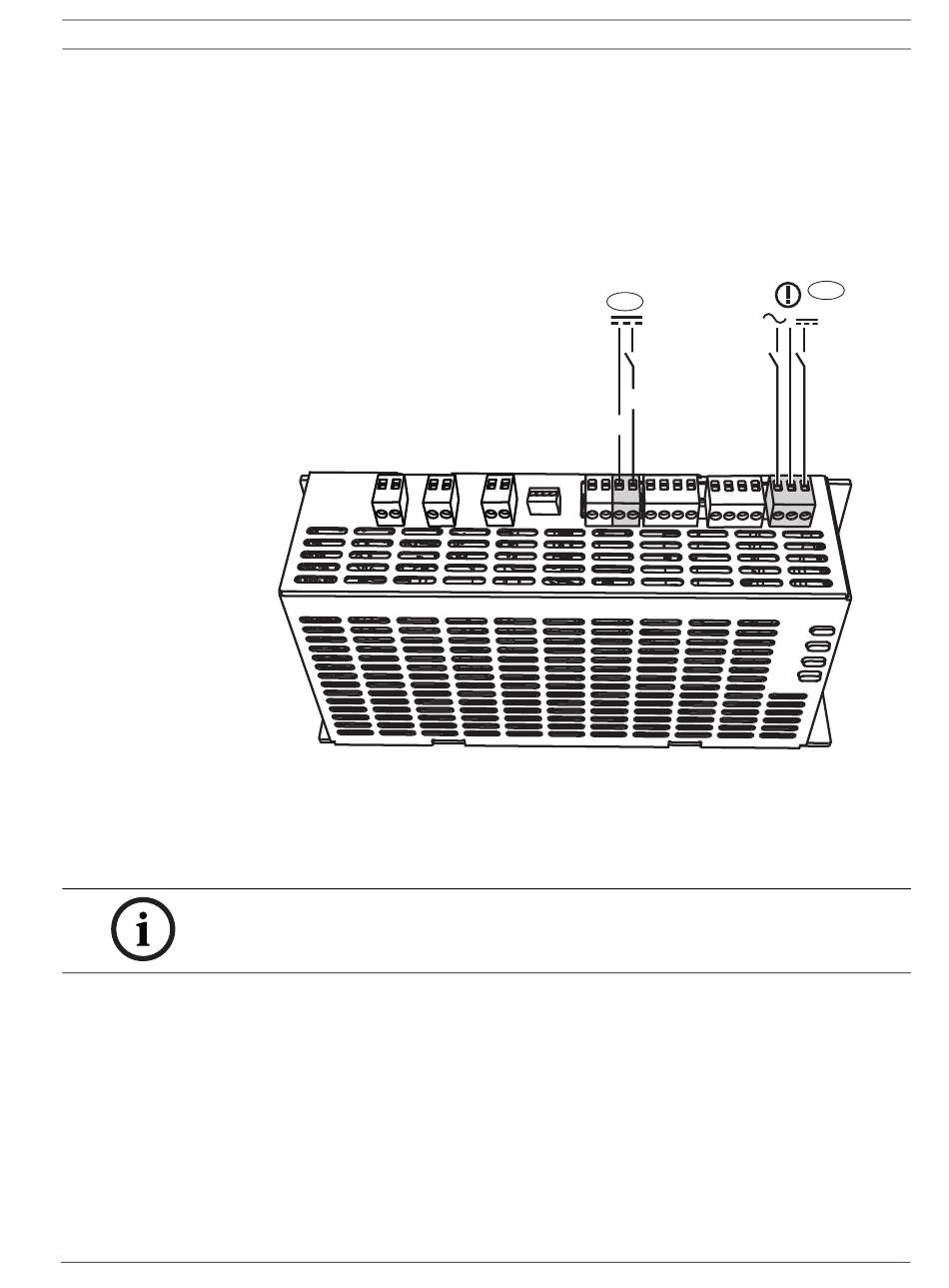

Figure 3.8 Branchements d'alimentation facultatifs
2.
3.
REMARQUE !
L'AT 2000 est branché au COM1 et au connecteur de câble ruban. Le COM2 n'est pas utilisé
actuellement.
Bosch Security Systems, Inc.
Depuis l'alimentation IPP-MAP0005 :
a.
Brancher l'alimentation DC auxiliaire pour le convertisseur 12 V. Se reporter à la
Figure 3.8.
b.
Brancher les sorties de supervision. Se reporter à la Figure 3.8.
Les sorties de supervision détectent les coupures secteur et les défauts de batterie/
DC.
Si une imprimante DR2020 est utilisée, brancher le module DE ICP-MAP0007 à la
DR2020.
Brancher les sirènes et les flashes contrôlés aux sorties du module DE. Se reporter à la
Figure 3.9.
Guide de référence du système
Branchement des câbles | fr
1a
(+)
(-)
F01U168334 | 01 | 2010.07
35
1b
