2.5
Installation de l'alimentation et de la borne AC
AVERTISSEMENT !
Ne pas retirer l'étiquette antipoussière située au-dessus de l'alimentation à ce stade. Elle sert
à empêcher les débris de tomber dans l'alimentation lors de l'installation du système.
Lors de l'installation de l'alimentation, se reporter à la Figure 2.5.
1.
2.
3.

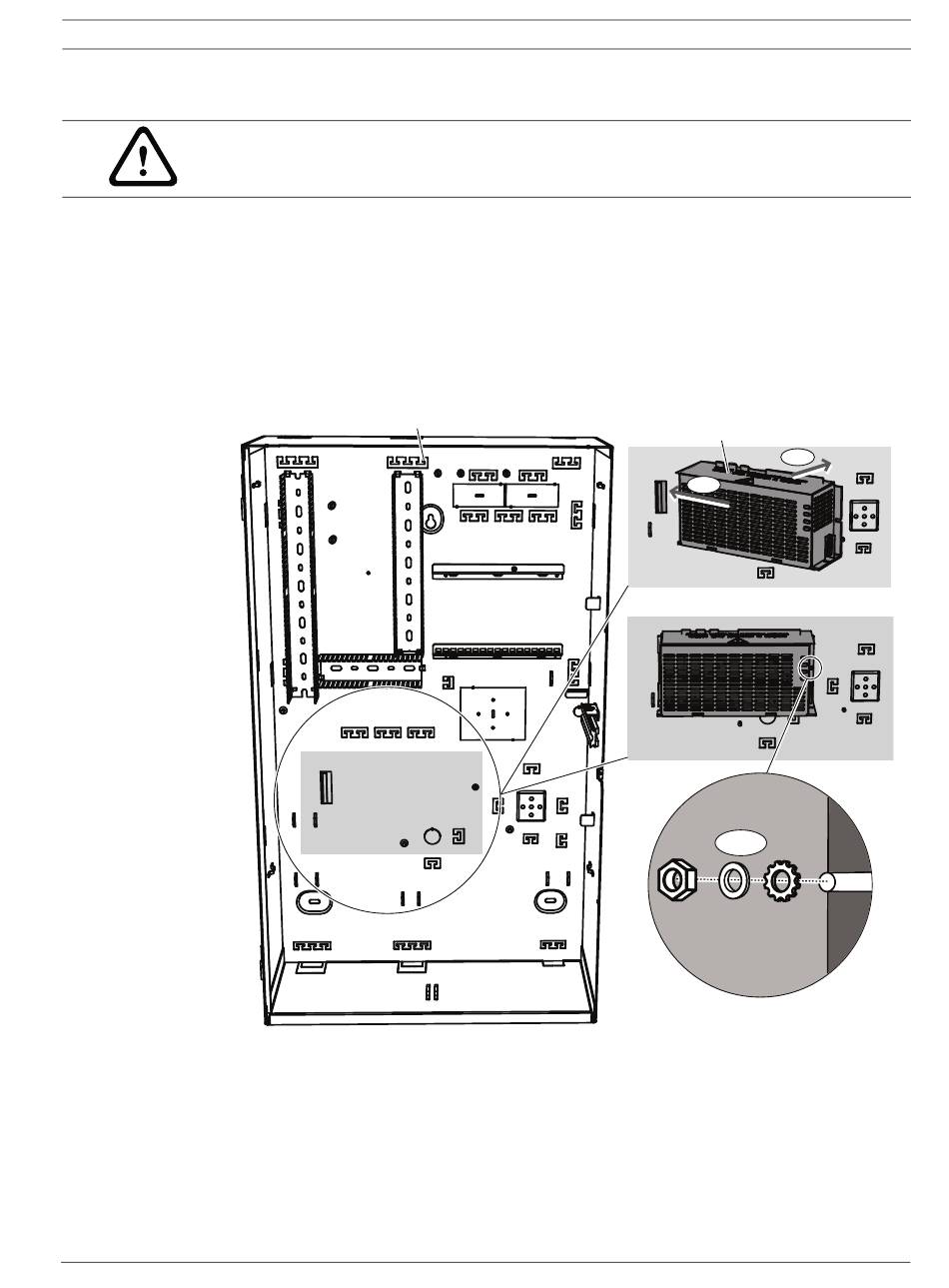

Figure 2.5 Installation de l'alimentation
Se reporter à la Figure 2.6 pour connaître l'emplacement des étiquettes de puissance de
l'alimentation.
Se reporter à la Section 1.4 Caractéristiques techniques, Page 5 pour connaître les
caractéristiques d'alimentation.
Bosch Security Systems, Inc.
Faire glisser le côté gauche de l'alimentation contre la bride de la paroi arrière du coffret.
L'aligner avec la découpe du côté droit de l'alimentation.
Fixer l'alimentation à la paroi arrière du coffret avec le matériel fourni, dans l'ordre
suivant :
–
Rondelle dentelée externe
–
Rondelle
–
Écrou hexagonal
ICP-MAP0110
Guide de référence du système
Installation | fr
IPP-MAP0005
2
1
3
F01U168334 | 01 | 2010.07
15
