français

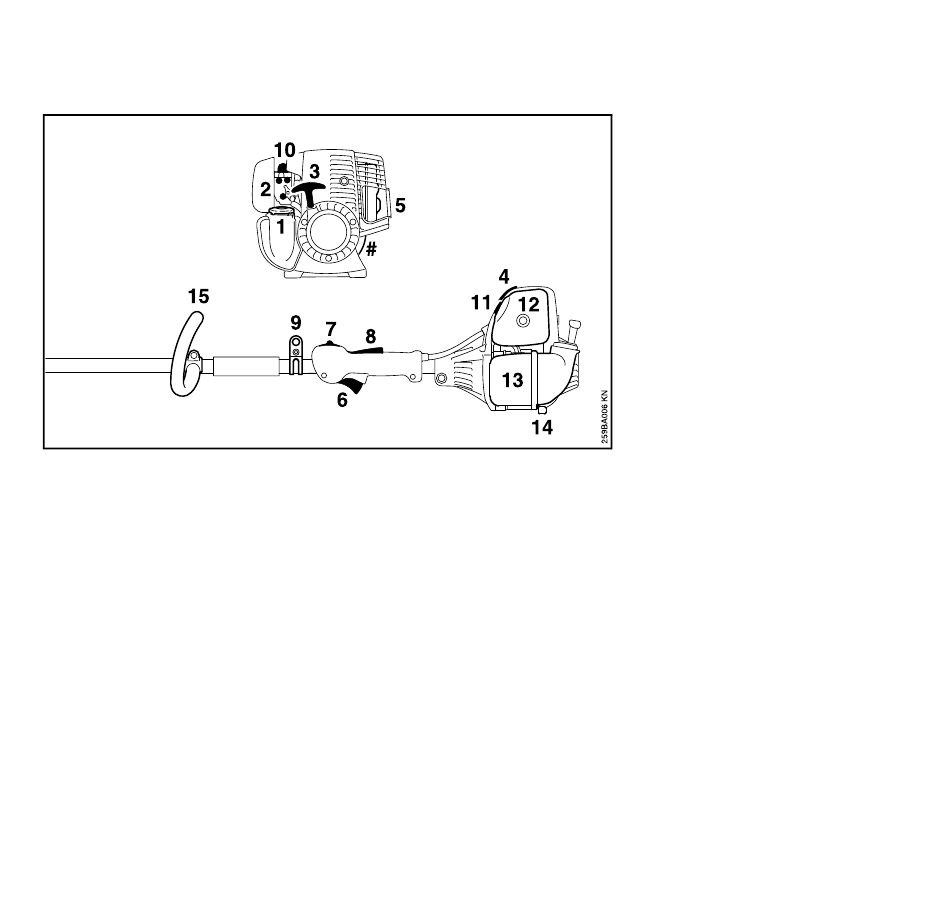

Principales pièces
Partie 1
1. Bouchon du réservoir de
carburant
Pour fermer le réservoir de
carburant.
2. Vis de réglage du carburateur
Pour le réglage du carburateur.
3. Poignée du lanceur
La poignée du dispositif de lance-
ment qui permet la mise en route du
moteur.
4. Contact de bougie
Connecte la bougie au câble
d'allumage.
5. Silencieux
(avec grille pare-étincelles)
Atténue les bruits d'échappement et
dirige les gaz d'échappement dans
la direction voulue, au loin de l'utili-
sateur.
72
6. Gâchette d'accélérateur
Contrôle le régime du moteur.
7. Curseur combiné
Pour positions de démarrage, de
marche et d'arrêt.
Maintient le papillon partiellement
ouvert au cours du démarrage et
coupe l'allumage pour arrêter le
moteur.
8. Blocage de gâchette
d'accélérateur
Il faut l'enfoncer pour pouvoir
actionner la gâchette d'accélé-
rateur.
9. Anneau de suspension
Pour accrocher la débroussailleuse
au harnais.
10. Pompe d'amorçage
Assure une alimentation en carbu-
rant supplémentaire pour un démar-
rage à froid.
11. Bouton tournant de volet de
starter
Enrichit le mélange carburé et
facilite la mise en route du moteur.
12. Couvercle de filtre à air
Protège le filtre à air.
13. Réservoir de carburant
Pour le mélange composé
d'essence et d'huile.
14. Patte d'appui de l'appareil
Pour supporter l'appareil lorsqu'il
est posé sur le sol.
15. Poignée circulaire
Permet un guidage facile du
dispositif, lors du travail.
# Numéro de machine
* voir «Indications concernant la
présente Notice d'emploi»
FS 100 RX
