Desenganchar:
1. Gire el anillo de seguridad (K) en la dirección de
"RELEASE".
2. Gire el manguito de sujeción (L) en el sentido de
las agujas del reloj hasta que se pueda sacar la
herramienta intercambiable.
9.5 Alinear la pieza de trabajo
1. Conecte el láser de líneas cruzadas mediante la
pantalla (9). Véase 9.1, Manejo de la pantalla.
2. El punto de intersección de las dos líneas láser
muestra exactamente el punto central de la broca.
3. Ajuste la marca de su pieza de trabajo a la cruz
láser.
9.6 Sujetar la pieza de trabajo (fig. 9)
La pieza a trabajar debe poder sujetarse con firmeza
con abrazaderas. No trabaje con piezas que no pue-
dan sujetarse con abrazaderas.
La escotadura del tensor rápido debe estar centrado
en el orificio. De lo contrario, el tensor rápido puede
bloquear la broca o el portabrocas.
1. Posicione la pieza de trabajo con la ayuda del lá-
ser de líneas cruzadas.
2. Afloje el tornillo tensor (17).
3. Deje que el tensor rápido (2) se apoye en la pieza
de trabajo.
4. Gire el tornillo tensor (17) en el sentido de las agu-
jas del reloj para sujetar la pieza de trabajo.
5. Para aflojar el tensor rápido (2) gire el tornillo ten-
sor (17) en el sentido contrario a las agujas del
reloj.
9.7 Sujeción de piezas de trabajo más grandes
(fig. 9)
Utilice el tope paralelo (16) para piezas de trabajo más
grandes:
1. Afloje los tornillos de mariposa del tope paralelo
(15) e inserte el tope paralelo (16) en las ranuras
de la placa base.
2. Apriete los tornillos de mariposa del tope paralelo
(15).
3. Ajuste su pieza de trabajo al tope paralelo (16) y
sujétela con el tensor rápido (2).
m ¡Advertencia!
Para las piezas de trabajo que sean más anchas o más
largas que la superficie de la mesa, debe procurarse
un apoyo apropiado, como por ejemplo, bastidores in-
feriores o caballetes de aserrado.
Las piezas de trabajo que sean más largas o más an-
chas que la placa base de la taladradora de sobreme-
sa podrían ladearse y caer en caso de no estar firme-
mente afianzadas. Si la pieza de trabajo cae, puede
dañar la protección del portabrocas o la herramienta
de corte.

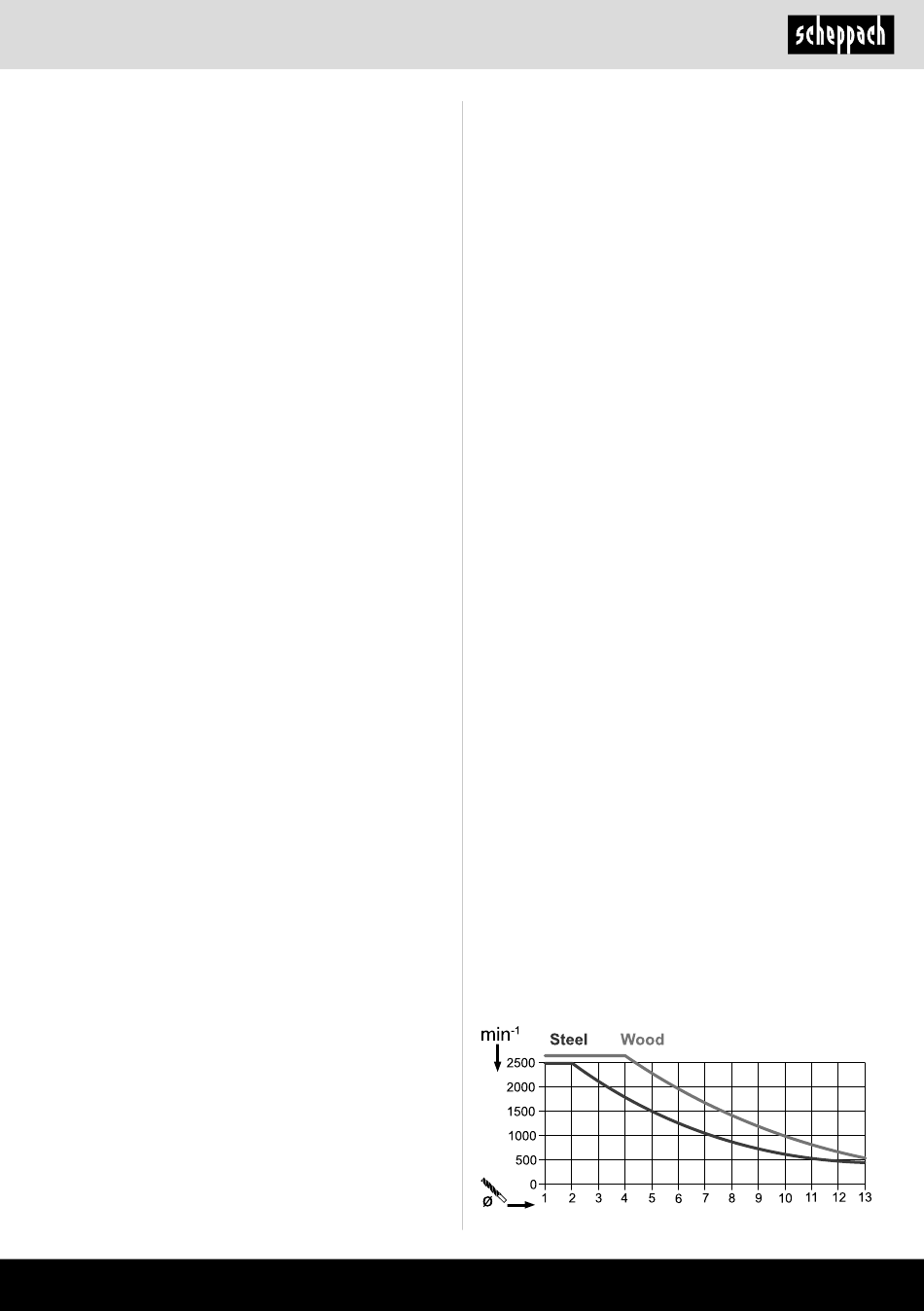

9.8 Ajustar la velocidad de giro (fig. 1)
La velocidad de giro correcta debe depender de la pie-
za a trabajar y debe ajustarse en función del diámetro
de la pieza de trabajo.
Selección de marcha mecánica:
Con el conmutador selector de marcha (18) se pueden
seleccionar dos rangos de velocidad.
Marcha 1:
Velocidades de giro bajas (170 - 880 min
tros de herramienta grandes.
Marcha 2:
Velocidades de giro altas (490 - 2600 min
metros de herramienta pequeños.
m Atención:
Pulse el conmutador selector de marcha (18) única-
mente cuando el aparato esté detenido. Si el conmuta-
dor selector de marcha (18) no encaja, gire ligeramente
el portabrocas (14).
Si no puede girar el conmutador selector de marcha
(18) hasta el tope, tuerza ligeramente el portabrocas
con la broca.
Regulación electrónica del número de revolucio-
nes:
Con la regulación electrónica del número de revolucio-
nes se pueden ajustar de forma continua las velocida-
des de giro de cada marcha:
Ajuste el número de revoluciones con la ayuda del re-
gulador de revoluciones (12).
La velocidad de giro actual se puede leer en la pantalla
(9).
www.scheppach.com
) para diáme-
-1
) para diá-
-1
