Montage
7
10
9

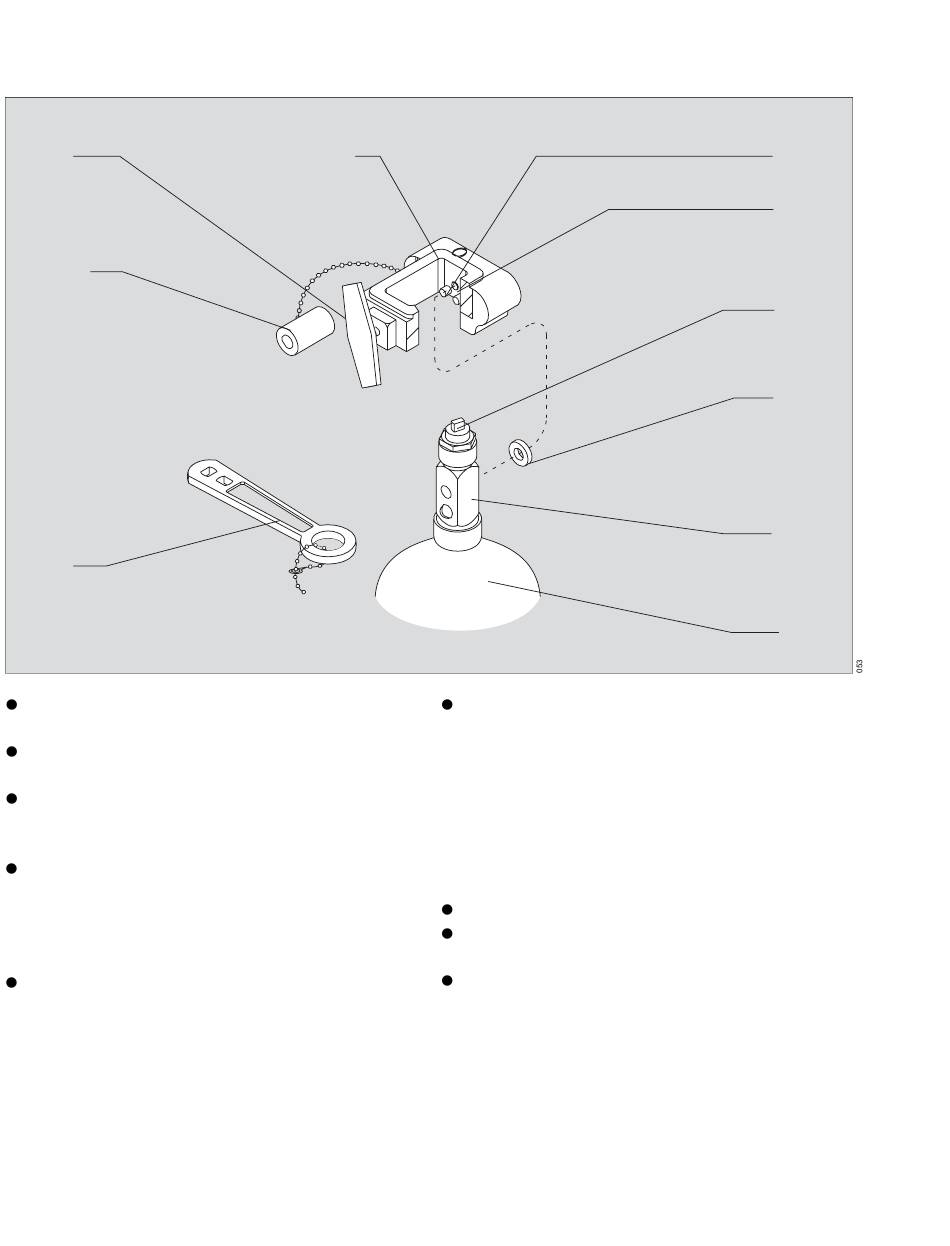

Pour raccorder une bouteille de gaz (1) à son
étrier :
Retirer l'ancienne rondelle (2) et en installer une
neuve sur l'embase de l'étrier d'arrivée de gaz.
S'assurer de la présence de deux ergots de
sécurité (3) situées sous le trou d'arrivée de gaz
(4).
Insérer la tête (5) de la bouteille de gaz dans la
chape par le bas. S'assurer que l'orifice de
sortie de gaz et que les trous d'indexage de la
bouteille sont alignés avec le trou d'arrivée de
gaz et l'étrier de la bouteille (6).
Engager les ergots de sécurité dans les trous
correspondants.
60
6
Tourner la poignée de l'étrier (7) dans le sens
des aiguilles d'une montre contre la tête de la
bouteille de gaz, de telle sorte que l'extrémité
du boulon de la poignée relié à l'étrier soit
alignée par rapport à l'encoche située à l'arrière
de la tête de la bouteille. Vérifier que la rondelle
est bien en place, que les broches d'indexage
sont engagées et que la bouteille est en
position verticale.
Serrer fermement l'étrier.
Si nécessaire, le robinet de la bouteille (8) peut
être ouvert à l'aide de la clé (9) fournie.
Après avoir retiré une bouteille, insérer la tige
de l'étrier (10) dans l'étrier.
Notice d'utilisation Fabius plus XL SW 3.n
3
4
8
2
5
1
