Instalarea camerei de debit
Camera de debit a modelului 32007F aspiră eșantionul lichid sau gazos prin dreptul senzorului.
Aceasta este fixată pe senzor cu ajutorul unui colier filetat și apoi etanșată pe senzor cu două
garnituri inelare.
La intrarea amplasată central și ieșirea amplasată excentric ale camerei de debit sunt conectate
tuburi din plastic transparent, cu diametrul de ¼ țăli sau 6 mm. Acestea sunt conectate, prin
intermediul unor racorduri cu compresie, la sursa eșantionului, respectiv la sistemul de evacuare.
Reglați debitul eșantionului folosind rozeta de reglare din partea de sus a camerei de debit. Atunci
când treceți de la eșantioane lichide la eșantioane gazoase, asigurați-vă că membrana senzorului
este uscată. Asigurați-vă că gazul din tubul de ieșire al camerei de debit (în modul gazos) este
eliberat la presiune atmosferică constantă.
Instalarea programului PC WinLog97
Instalați pe PC programul WinLog97 introducând CD-ul furnizat în unitatea optică a PC-ului și
executând programul SetUp. Urmați instrucțiunile de pe ecran. La finalizare, va fi creat un nou grup
de programe Windows, cu eticheta Orbisphere, care va conține software-ul și fișierele de ajutor.
Conexiuni
Bateriile
Instrumentul este conceput pentru a fi alimentat de baterii.
Dacă nivelul de încărcare al bateriei scade prea mult, avertismentul LO BAT (Nivel scăzut baterie)
apare în colțul din stânga-sus al ecranului LCD al instrumentului; în această situație, bateria trebuie
înlocuită.
Alimentarea externă (opțională)
În mod normal, instrumentul este alimentat de bateriile furnizate. Acesta poate fi, însă, alimentat și
de o sursă externă de alimentare de +5 V c.c. (disponibilă în comerț). Conectați ieșirea cu 2 fire de la
această sursă, folosind un conector LEMO tată cu 6 pini, model 28083, la conectorul RS-232 din
partea dreaptă a instrumentului.
Conexiune
Conectarea instrumentului la PC
Împreună cu instrumentul este furnizat un cablu RS-232, cu un conector LEMO cu 6 pini la un capăt
și un conector tip D cu 9 pini la celălalt capăt.
108 Română

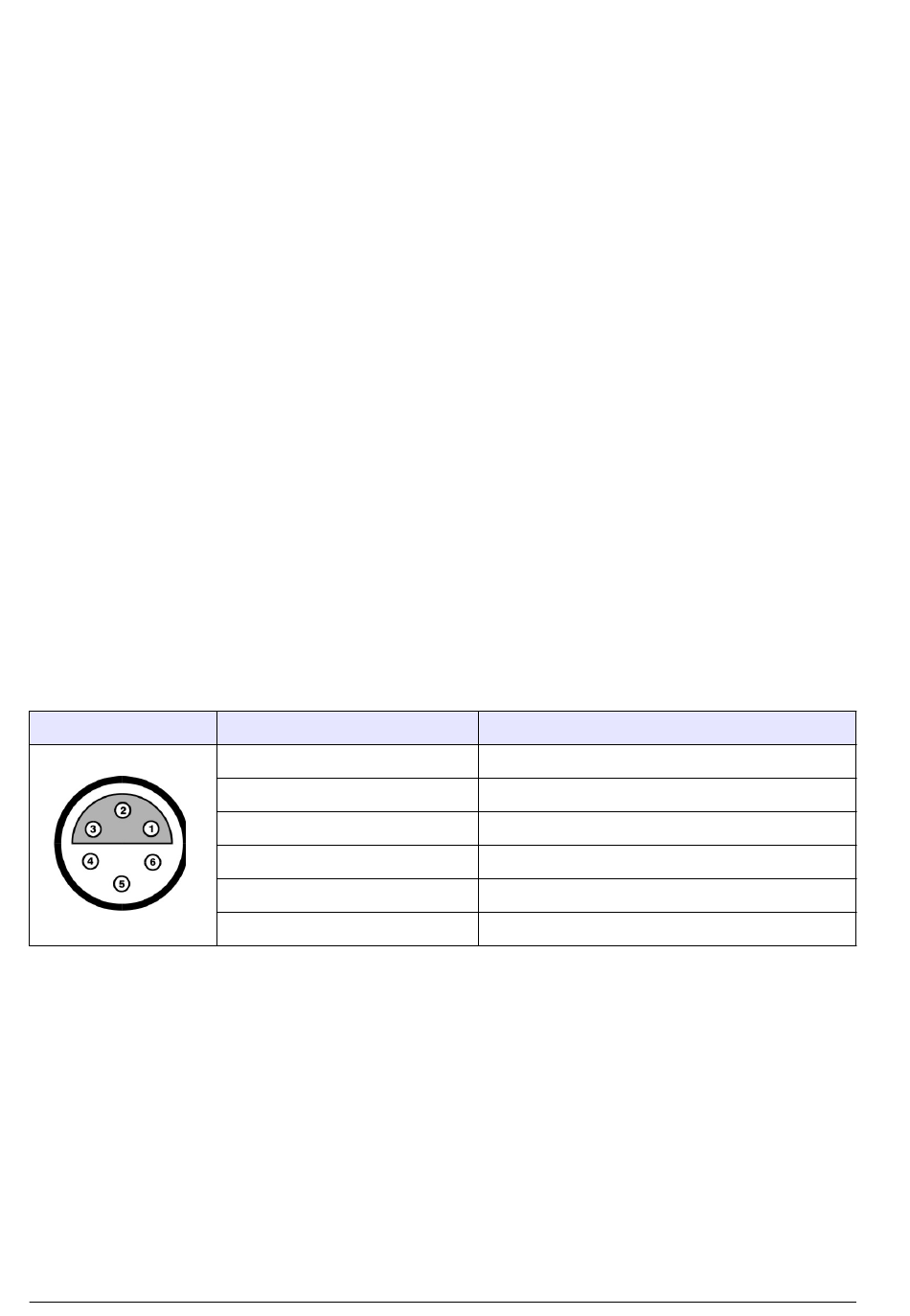

Conector LEMO cu 6 pini
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Descriere
Neutilizat
Neutilizat
Neutilizat
Neutilizat
Intrare externă de tensiune de +5 V c.c.
Împământare
