Echipamentele electrice inscripţionate cu acest simbol nu pot fi eliminate în sistemele publice
europene de deşeuri. Returnaţi producătorului echipamentele vechi sau la sfârşitul duratei de viaţă
în vederea eliminării, fără niciun cost pentru utilizator.
Produsele marcate cu acest simbol conţin substanţe sau elemente toxice sau periculoase. Numărul
din interiorul simbolului indică numărul de ani de utilizare fără a pune în pericol mediul.
Instalarea

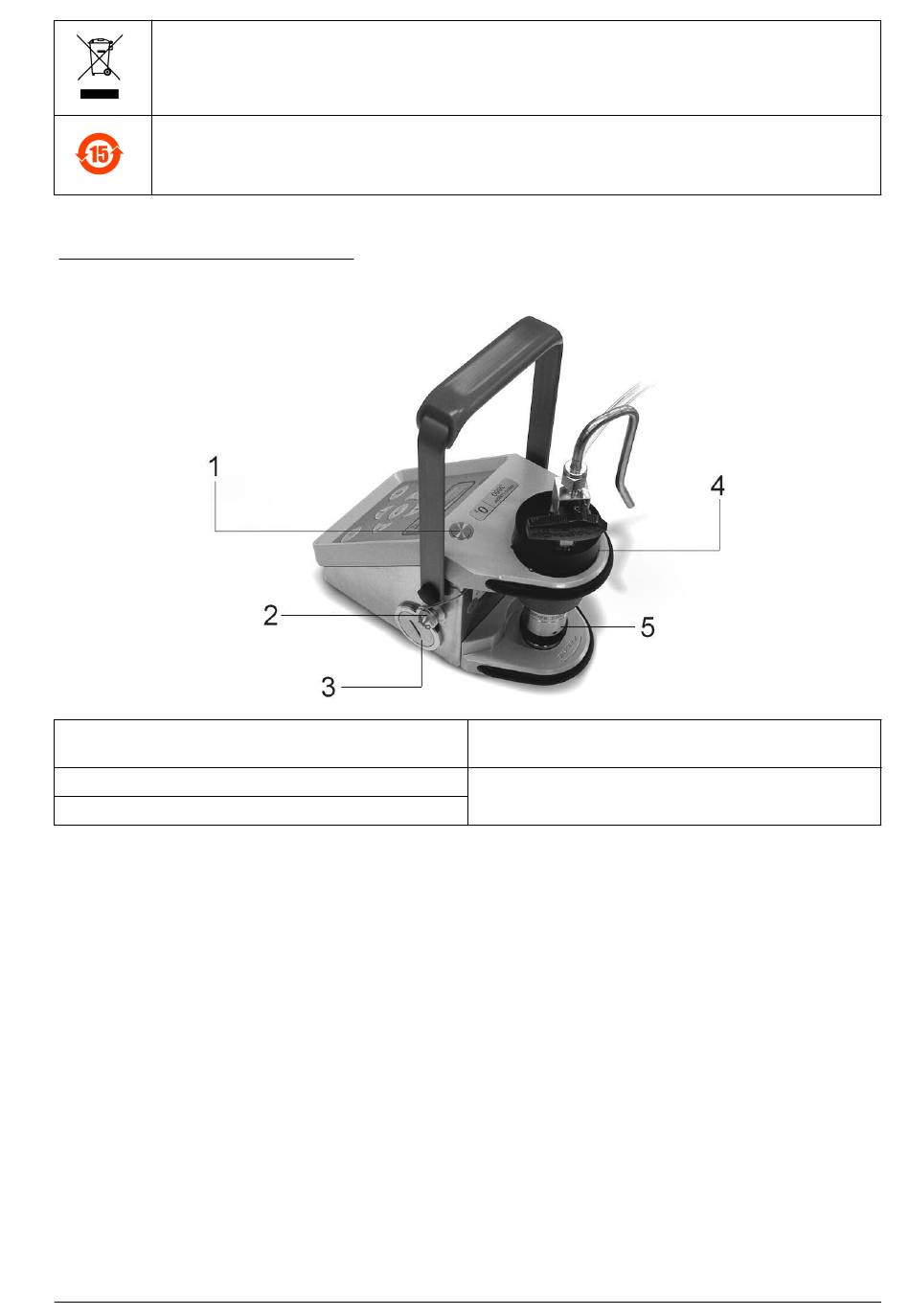

Figura 1 Analizorul portabil 3650
1 Supapa de descărcare a senzorului de presiune
barometrică
2 Port RS232 sau sursă externă de alimentare
3 Capacul bateriei
Instrumentul ORBISPHERE 3650 este un analizor portabil autonom, configurat pentru a efectua
măsurători ale concentrației de oxigen în eșantioane gazoase sau lichide, cu ajutorul unor senzori
electrochimici (EC).
Instrumentul este o unitate portabilă și trebuie amplasat conform cerințelor specifice eșantionului
analizat.
Instalarea senzorului
Senzorul are un colier filetat și un capac de calibrare, precum și un capac filetat de protecție, care
previne deranjarea membranei. Baza filetată din plastic aflată în partea din spate asigură susținerea
în timpul lucrărilor de service și protejează conectorul LEMO filetat cu 10 pini al senzorului.
Senzorul se conectează la baza instrumentului cu ajutorul unui conector LEM) cu 10 pini. Senzorul
este fixat în poziție cu o contrapiuliță. În general, senzorul este instalat în instrument înainte de
expediere.
Condițiile de transport pot afecta negativ senzorul; de aceea, este recomandat să efectuați asupra
senzorului lucrările de service descrise în Manualul senzorului, furnizat împreună cu instrumentul,
înainte de a face măsurători.
4 Camera de debit
5 Senzor EC
