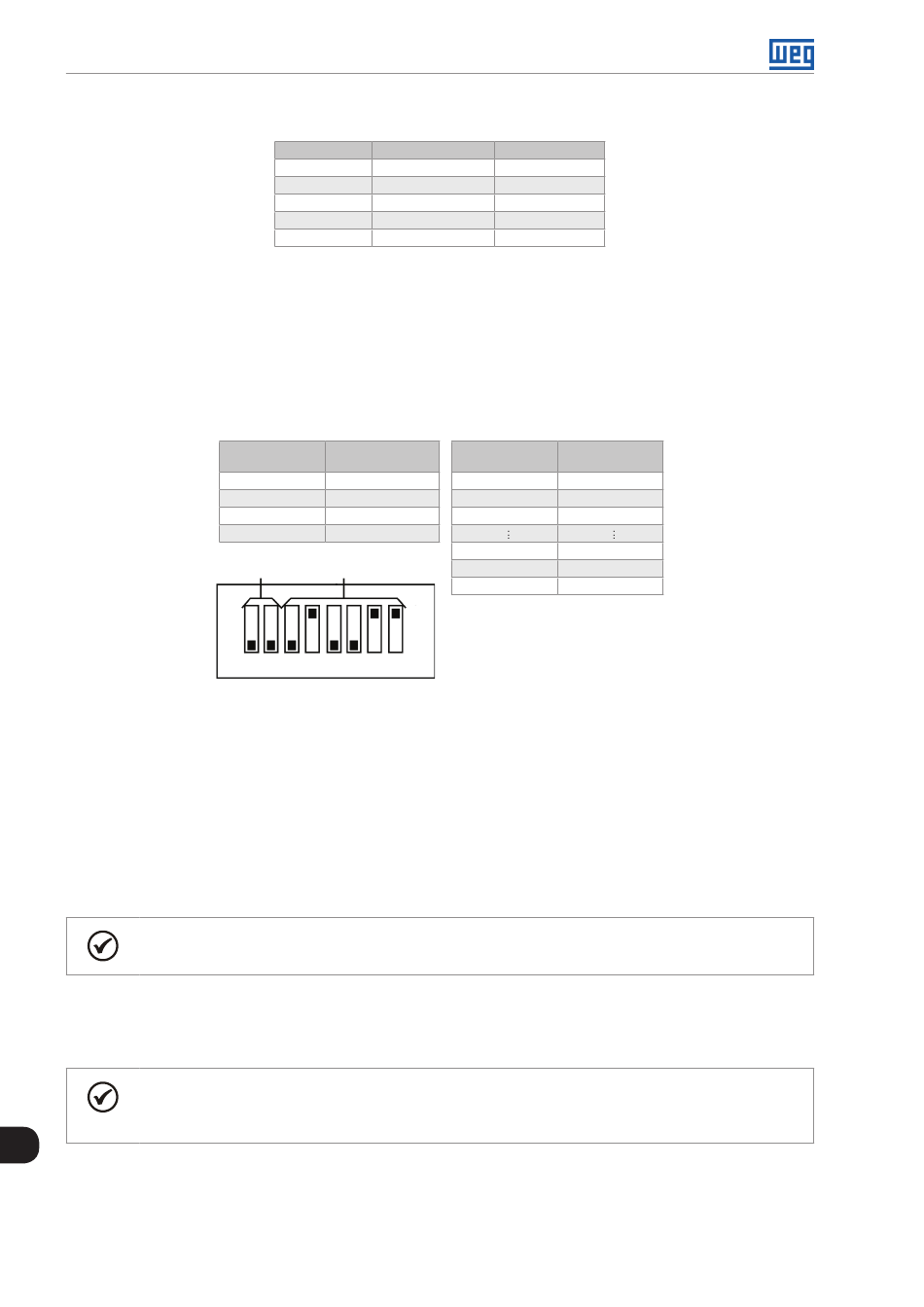

Réseaux de Communication
Terminaisons de lignes
Les points initiaux et finaux du réseau doivent présenter l'impédance caractéristique, afin d'éviter les réflexions.
Donc, une résistance de 121 Ω / 0.5 W doit être connectée entre les bornes 2 et 4 du bornier du bus de terrain.
Débit en bauds/adresse de noeud
Il y a trois débits en bauds différents pour DeviceNet: 125 kbits/s, 250 kbits/s et 500 kbits/s. Choisissez le débit en
bauds en réglant les commutateurs DIP sur la carte électronique, avant la configuration du réseau. L'adresse de
noeud est sélectionnée par les six commutateurs DIP sur la carte électronique, permettant un adressage de 0 à 63.
Fichier de configuration (fichier EDS)
Chaque élément d'un réseau DeviceNet est associé à un fichier EDS qui a toutes les informations sur l'élément.
Ce fichier est fourni avec le produit et il est utilisé par le programme de configuration du réseau.
Grâce au paramètre P309, il est possible de sélectionner 2, 4 ou 6 mots d'entrée/sortie, quand P309 est programmé
4, 5 ou 6 respectivement (voir la
13-7).
Définissez dans le programme de configuration du réseau le nombre de mots échangés, en fonction du nombre
sélectionné au paramètre P309. Le type de connexion utilisé pour l'échange de données doit être « E/S scrutés ».
REMARQUE!
L'API (maître) doit être programmé pour la connexion E/S scrutée.
Signaux
La carte électronique a une LED bicolore indiquant l'état du bus de terrain comme indiqué dans le
à la page
13-4.
REMARQUE!
Les signalisations rouges peuvent indiquer des problèmes matériels sur la carte électronique. Sa
réinitialisation s'effectue en rallumant l'onduleur. Si le problème persiste, remplacez la carte électronique.
13
La carte a également quatre autres LED groupées en bas à droite, indiquant l'état du réseau de bus de terrain
comme sur la
Figure 13.9 à la page 13-7
13-6 | MVW-01
Tableau 13.4: Brochage des borniers de DeviceNet
Borne
1
2
3
Blindage du câble
4
5
Débits en Bauds
Commutateurs
[bits/s]
DIP 1 et 2
125 k
00
250 k
01
500 k
10
Réservé
11
Baudrate
Adresse
ON
1
2
3
4
5
6
7
8
Figure 13.8: Débits en bauds et configuration de l'adresse de noeud de DeviceNet
Section 13.1.6 Application de Bus de Terrain/Paramètres du MVW-01 à la page
et le
Tableau 13.5 à la page 13-7
Description
Couleur
V-
Noir
CAN_L
Bleu
-
CAN_H
Blanc
V+
Rouge
Adresse
0
1
2
61
62
63
1
0
ci-dessous.
DIP3 à DIP8
000000
000001
000010
111101
111110
111111
Tableau 13.2
