Connexion Du Codeur - WEG MVW-01 Manuel D'utilisation

Accessoires et Cartes en Option
PTC
R c ≥ 500 Ω
R c ≥ 500 Ω
tr/min
A
10
ATTENTION!
L'isolement de l'entrée analogique AI3 et des sorties analogiques AO1' et AO2' est destiné à interrompre
les boucles de terre. Ne les connectez pas à des potentiels élevés.
CONNEXION DU CODEUR: Voir la
INSTALLATION
La carte EBB est installée directement sur la carte de commande MVC4, fixée avec des entretoises et connectée
par les borniers XC11 (24 V) et XC3.
10-10 | MVW-01
Bornier
Fonction d'Usine par Défaut
XC5
1 NC Non connecté
2 DI8 Entrée 1 de la thermistance du moteur:
PTC 1 (P270 = 16, voir la
la page 11-59). Pour le fonctionnement en
tant que DI
normale, voir P270 et la
page 11-60
3 DGND Entrée 2 de la thermistance du moteur:
(DI8) PTC 2 (P270 = 16, voir la
la page 11-59). Pour le fonctionnement en
tant que DI normale, voir P270 et la
11.35 à la page 11-60
4 DGND Référence de 0 V du 24 Vcc
5 DO1 Sortie 1 de transistor: Non utilisé
6 COMUM Point commun pour l'entrée numérique
DI7 et les sorties numériques DO1 et DO2
7 DO2 Sortie 2 de transistor: Non utilisé
8 24 Vcc Alimentation pour les entrées/sorties
numériques
9 DI7 Entrée numérique isolée: Non utilisé
10 SREF Référence pour RS-485
11 A-LINE RS-485 A-LINE
12 B-LINE RS-485 B-LINE
13 AI3 + Entrée analogique 3: Référence de
vitesse
14 AI3 -
Programmez P221 = 3 ou P222 = 3
15 AGND Référence de 0 V pour sortie analogique
I
(mise à la terre en interne)
16 AO1 Sortie analogique 1: Vitesse
I
17 AGND Référence de 0 V pour sortie analogique
I
(mise à la terre en interne)
18 AO2 Sortie analogique 2: Courant du moteur
I
19 + V Disponible pour être connecté à une
alimentation externe pour alimenter la
sortie du répétiteur de codeur (XC8)
20 COM 1 Référence de 0 V de l'alimentation
externe

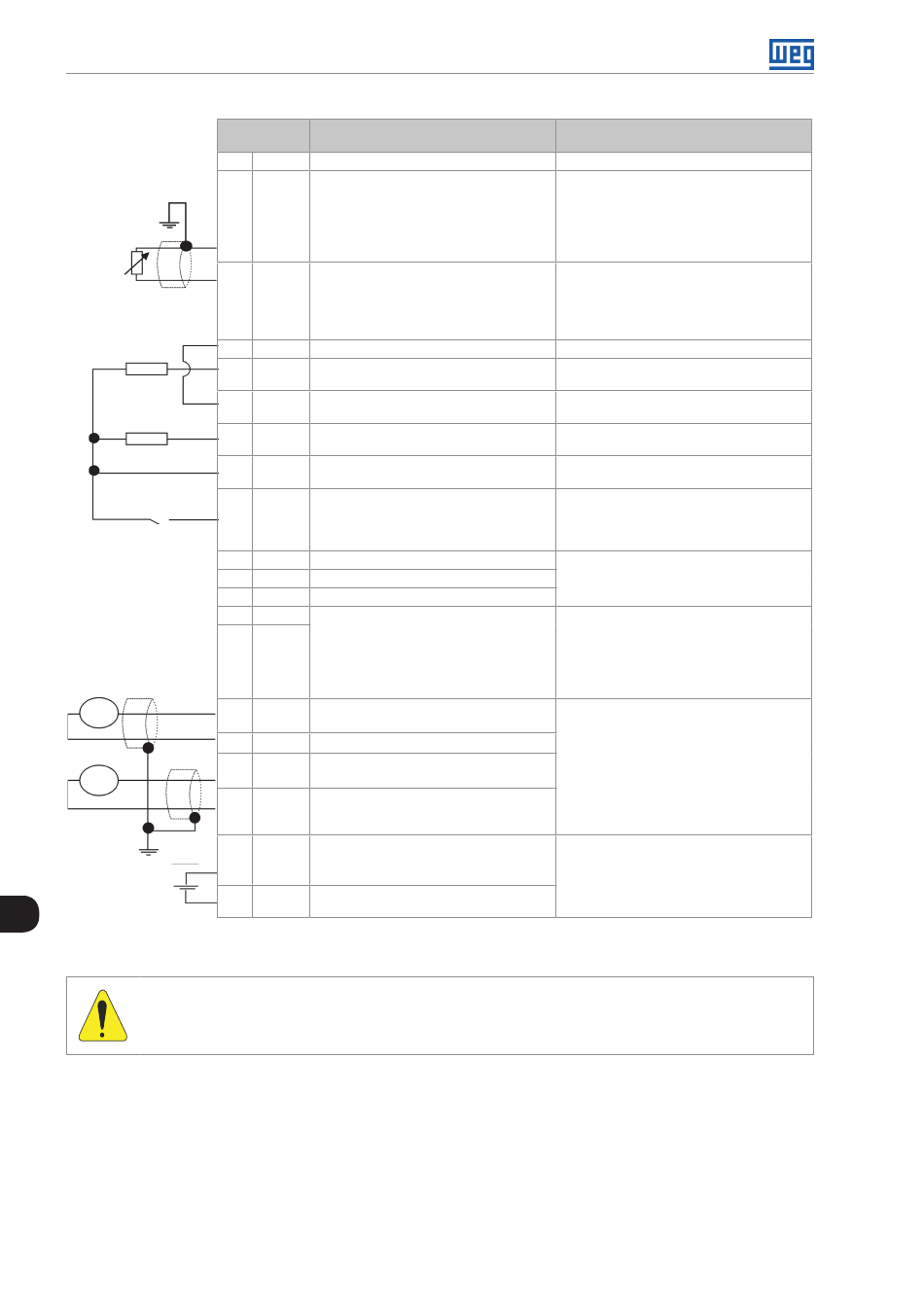

Figure 10.9: Description du bornier XC5 (carte EBB complète)
Section 10.3 CODEUR INCRÉMENTAL à la page
-
Actionnement 3.9 kΩ, libération 1.6 kΩ
Figure 11.34 à Résistance minimum: 100 Ω
Figure 11.35 à la
Référence à DGND (DI8) par une résistance
Figure 11.34 à de 249 Ω
Figure
Grounded via a 249 Ω resistor
Collecteur isolé, ouvert, 24 Vcc, 50 mA
maximum, charge requise (RL) ≥ 500 Ω
-
Collecteur isolé, ouvert, 24 Vcc, 50 mA
maximum, charge requise (RL) ≥ 500 Ω
24 Vcc ± 8 %, isolée,
Capacité: 90 mA
Niveau haut minimum: 18 Vcc
Niveau bas maximum: 3 Vcc
Tension maximum: 30 Vcc
Intensité d'entrée: 11 mA @ 24 Vcc
Port série RS-485 isolé
Entrée analogique isolée programmable
dans P243: (0 à 10) V ou (0 à 20) mA / (4 à
20) mA
Résolution: 10 bits (0.1 % de la pleine échelle)
Impédance: 400 kΩ (0 à 10 V) 500 Ω [(0 à 20)
mA / (4 à 20) mA]
Signaux de sorties analogiques isolées:
(0 à 20) mA / (4 à 20) mA
Échelle: Voir la description des paramètres
P251 et P253 au
DÉTAILLÉE DES PARAMÈTRES à la page
11-1 (P251 et P253)
Résolution: 11 bits (0.5 % de la pleine
échelle)
Charge requise ≥ 600 Ω
Alimentation externe: 5 V à 15 V
Consommation: 100 mA @ 5 V, sans
inclure les sorties
Caractéristiques
Chapitre 11 DESCRIPTION
10-14.
