Chargeuse sur chenilles en caoutchouc
10. Commandes d'entraînement/Bras de levage

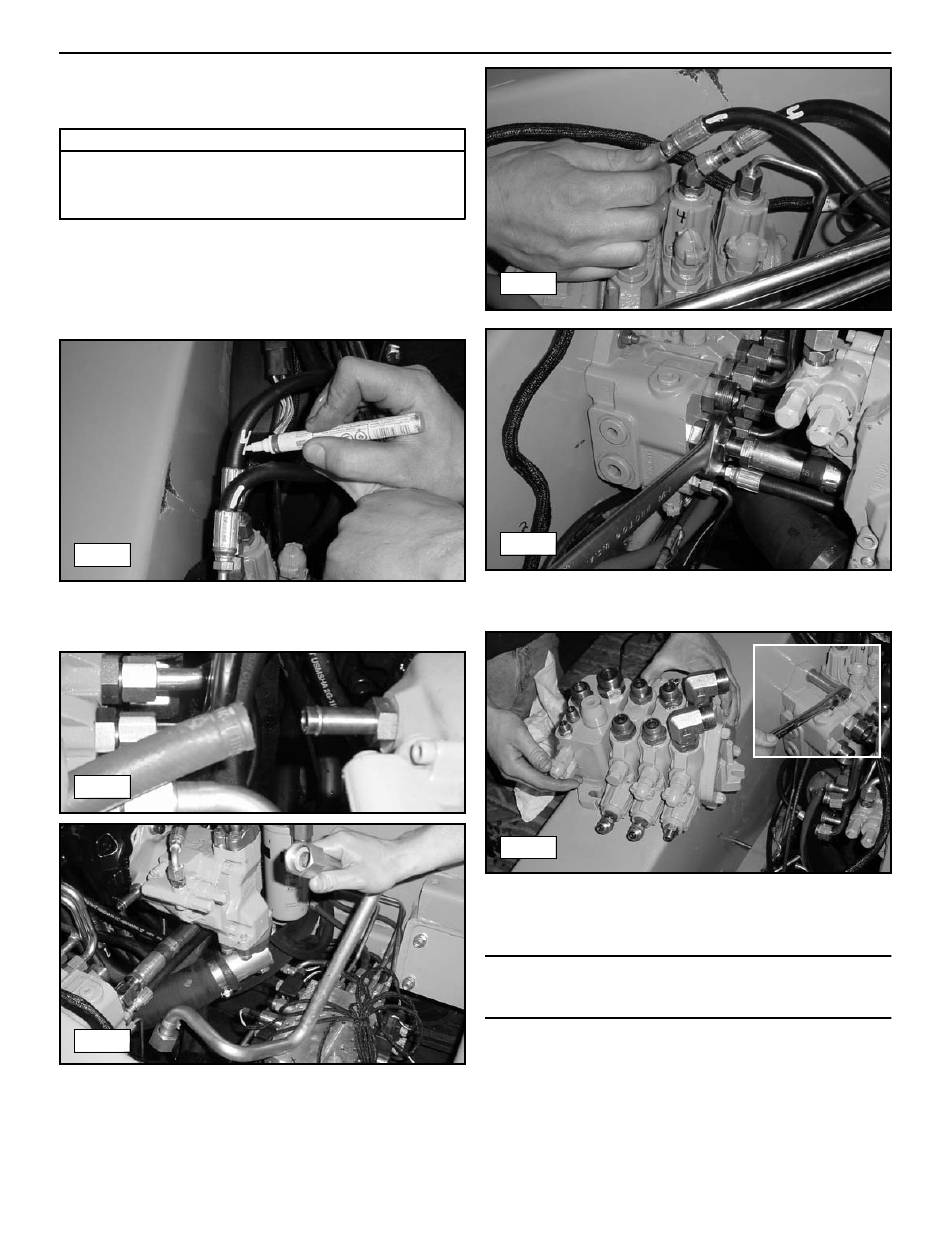

Vanne de commande du bras de levage
Dépose
Outillage nécessaire
Clé à douille
Clé mixte/plate
Tournevis (brides de flexible)
1. Suivre la procédure de dépose du plancher à la page 7-4 de
ce manuel.
2. Drainer le système hydraulique comme décrit à la page 4-16
de ce manuel.
10-12
3. Etiqueter tous les flexibles et les conduites pour faciliter le
réassemblage. (Fig. 10-12)
10-13
10-14
4. Déconnecter le flexible du raccord à cannelures de la pompe
auxiliaire et la grande conduite qui passe sur le devant des
pompes et se connecte à la tête du filtre de manière à
dégager l'espace nécessaire à la dépose de la conduite.
(Fig. 10-13 et 10-14)
10-15
10-16
5. Déconnecter toutes les conduites et flexibles de la vanne
pour permettre la dépose. (Fig. 10-15 et 10-16)
10-17
6. Déposer les boulons (3) qui assujettissent la vanne de
chargeuse sur le châssis, puis déposer la vanne.
Remarque : Les boulons ont une tige carrée qui s'engrène dans
un orifice carré du châssis et empêche toute rotation pendant la
dépose.
Installation
1. Pour installer la vanne de commande du bras de levage,
suivre la procédure de dépose dans l'ordre inverse.
10-4
