Versión: Empalme de material
1. Conecte la manguera del aire comprimido con la tubería de aire (aire comprimi-
do purificado) o un purificador de aire y con el empalme de aire de la pistola.
2. Sujete la manguera de alimentación del material en el calderín o en el regulador
de presión del material de la bomba y al empalme de material de la pistola.
3. Rellene el calderín con material y cierre la tapa.
4. Ajuste la presión del material en el manostato del aire comprimido. Si usa un
sistema de bomba para la alimentación de material, la presión del material se
ajusta con una llave en el regulador de presión del material.
5. Abra el grifo de material del calderín.
6. Para purgar el aire que se encuentra en la manguera de material, active el
gatillo hasta que un chorro uniforme salga por la tobera.
La pistola está lista para la puesta en servicio.
5

Puesta en servicio y manejo

Antes de poner la pistola en servicio asegúrese que la presión del material no exce-
de 8 bar y el aire comprimido no excede 8 bar.
1. Ponga la pistola en servicio para efectuar una prueba de aplicación. La prueba
de aplicación se puede efectuar en una pieza test, un pedazo de metal galva-
nizado, cartón o papel.
2. Controle la prueba y cambie los ajustes si fuera necesario.
Al utilizar la pistola respete en especial las siguientes consignas!
• Traiga una máscara protectora y ropa de trabajo reglamentaria cuando trabaja
con la pistola. Las partículas en suspensión son peligrosas para su salud
• Traiga una protección auditiva en el área de trabajo. El nivel de ruido del apa-
rato es de 85 dB (A) (PILOT III F y III K) o 83 dB (A) (PILOT III F-MP)
• Se prohíbe fumar y cualquier fuente de chispas en el área de trabajo. La pulve-
rización de materiales muy inflamables (lacas, adhesivos) aumenta los riesgos
de explosión e incendio.
• No acerque la mano o cualquier otra parte del cuerpo de la tobera de la pistola
– riesgo de heridas
• La presión de la pistola ha de ser siempre desconectada después del uso.
Existe el riesgo de que los tubos bajo presión exploten y hieren a las personas
que se encuentran en la cercanía.
64

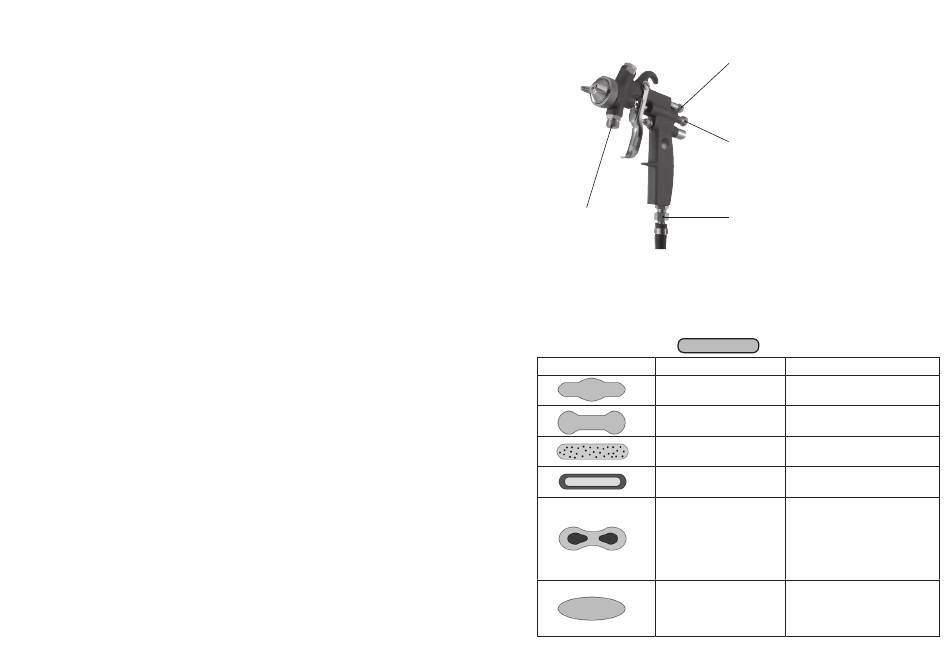

6 Modificación del chorro
Es posible modificar el chorro de la PILOT III F / III K con los siguientes ajustes:
Empalme de
material
Regulación de la presión del material (versión con empalme de material):
La presión del material sólo se puede regular en la bomba o en le calderín de pre-
sión. Siga las instrucciones y las consignas de seguridad del fabricante.
6.1 Identificación y eliminación de los fallos
Pruebas de aplicación Causa
Chorro demasiado grue-
so en el centro
Bordes demasiado
anchos
Chorro con salpicaduras
Aplicación muy delgada
en el centro
Chorro dividido en el
centro
Aplicación ovalada
Regulación del chorro ancho o redondo
Se regula el ancho del chorro con el tornillo regulador.
Girando a la izquierda (aflojar) se logra un chorro ancho,
girando a la derecha (sujetar) se logra un chorro redon-
do.
Regulación del caudal de material
El caudal de material se regula aflojando o sujetando el
tornillo regulador. Un giro hacia la izquierda (aflojar)
incrementa el caudal, un giro hacia la derecha (sujetar)
reduce el caudal.
Empalme de aire
Resultado deseadoa
Remedio
• Incrementar lo ancho del
chorro
• Incrementar lo redondo del
chorro
• Aumentar la presión del
aire de pulverización
• Reducir la presión de pul-
verización
• Aumentar el calibre de la
tobera
• Reducir la presión de pul-
verización
• Aumentar la presión del
material
• Reducir la presión del
material
• aumentar la presión del
aire de pulverización
