Français
10.1 Report de défauts
Les pannes aboutissent toujours à l'activation du « Report de défauts centralisé » (SSM)
par un relais.
Le comportement de réaction de la pompe dépend du type des erreurs (voir représenta-
tion du déroulement tableau 10.1.).

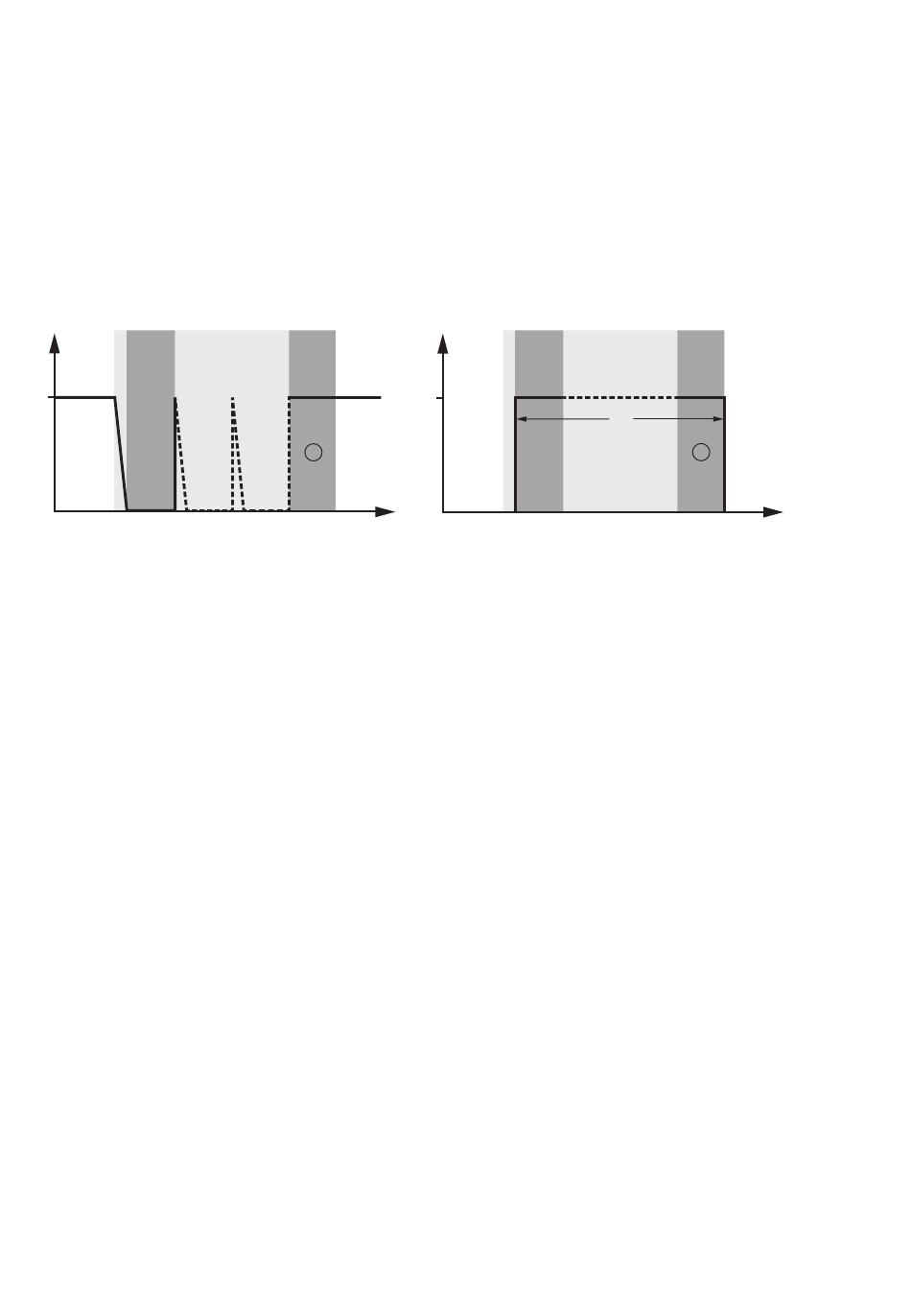

Représentation du déroulement de la réaction de la pompe dans le temps, en cas de
panne
Etat pompe
0 = arrêt/1 = marche
tr ta
1
n=1
0
ts
Explications du déroulement de la panne
(ts) présence d'une erreur
démarrage du déroulement de la panne
(tr) temps de réaction :
temps jusqu'à ce que la panne soit détectée
(ta) temporisation :
temps jusqu'à ce que la pompe redémarre, temps de redémarrage, voir tabl. 10.2
(n) panne s'étant produite :
nombre de pannes répétées
(Tar) durée des essais de redémarrage :
durée résultant des répétitions de redémarrage, tant que la panne est présente « Tar »
peut être égale à 0 s si la panne ne se produit qu'une seule fois (n=1).
(N) nombre autorisé de pannes :
en cas de fréquence de panne limitée, le compteur est uniquement réinitialisé
lorsqu'aucune panne ne se produit dans les 30 s (tn). Sinon, la tension d'alimentation doit
être interrompue pendant > 30 s pour redémarrer la pompe.
Auto-Reset :
Oui : le nombre de pannes autorisées est illimité. Après la temporisation, le logiciel lance
Non : le nombre d'anomalies autorisées est limité. Un redémarrage de la pompe peut uni-
(Tr) durée totale de l'activité SSM :
durée du défaut de fonctionnement de la pompe, le contact SSM est ouvert
›
Temps d'attente pour voir si une anomalie se produit ensuite de nouveau.
œ
La pompe fonctionne de nouveau en mode normal.
(tx) anomalie éliminée, SSM fermé
70
tn
Tar = (n-1)x(tr+ta) (30s)
n=2 ... n < N
1
tx Time (t)
un redémarrage de la pompe.
quement avoir lieu au moyen d'une coupure électrique de > 30 s.
Etat SSM
0 = non actif (fermé)/
1 = actif (ouvert)
tr ta Tar = (n-1)x(tr+ta)
1
0
ts
tn
(30s)
Tr
2
tx Time (t)
