Connexion À Trois Fils (Mise À La Terre Neutre); Connexion À Quatre Fils (Sans Mise À La Terre Neutre) - Sharp Drawer Swb3085Hs Instructions D’installation

CONNEXION À TROIS FILS (MISE À LA TERRE
NEUTRE)
MISE EN GARDE
RISQUE D'ÉLECTROCUTION
La mise à la terre par le conducteur neutre est interdite pour les
nouvelles installations de circuits de dérivation (NEC 1996),
les maisons mobiles et les véhicules de loisirs, ou dans une
zone où les codes locaux interdisent la mise à la terre par le
conducteur neutre. Pour les installations où la mise à la terre
par le conducteur neutre est interdite, voir le graphique Neutre
non mis à la terre.
Utiliser la borne ou le fil de mise à la terre pour mettre l'appareil
à la terre.
Connecter la borne ou le fil neutre au neutre du circuit de
dérivation de la manière habituelle.
Le non-respect de cette consigne peut entraîner la mort, un
incendie ou des décharges électriques.
CÂBLE À TROIS FILS DE L'ALIMENTATION ÉLECTRIQUE
DOMESTIQUE
IMPORTANT : Utiliser le câble à trois fils de l'alimentation
électrique domestique lorsque les codes locaux autorisent une con-
nexion à trois fils.
1 Débrancher l'alimentation.

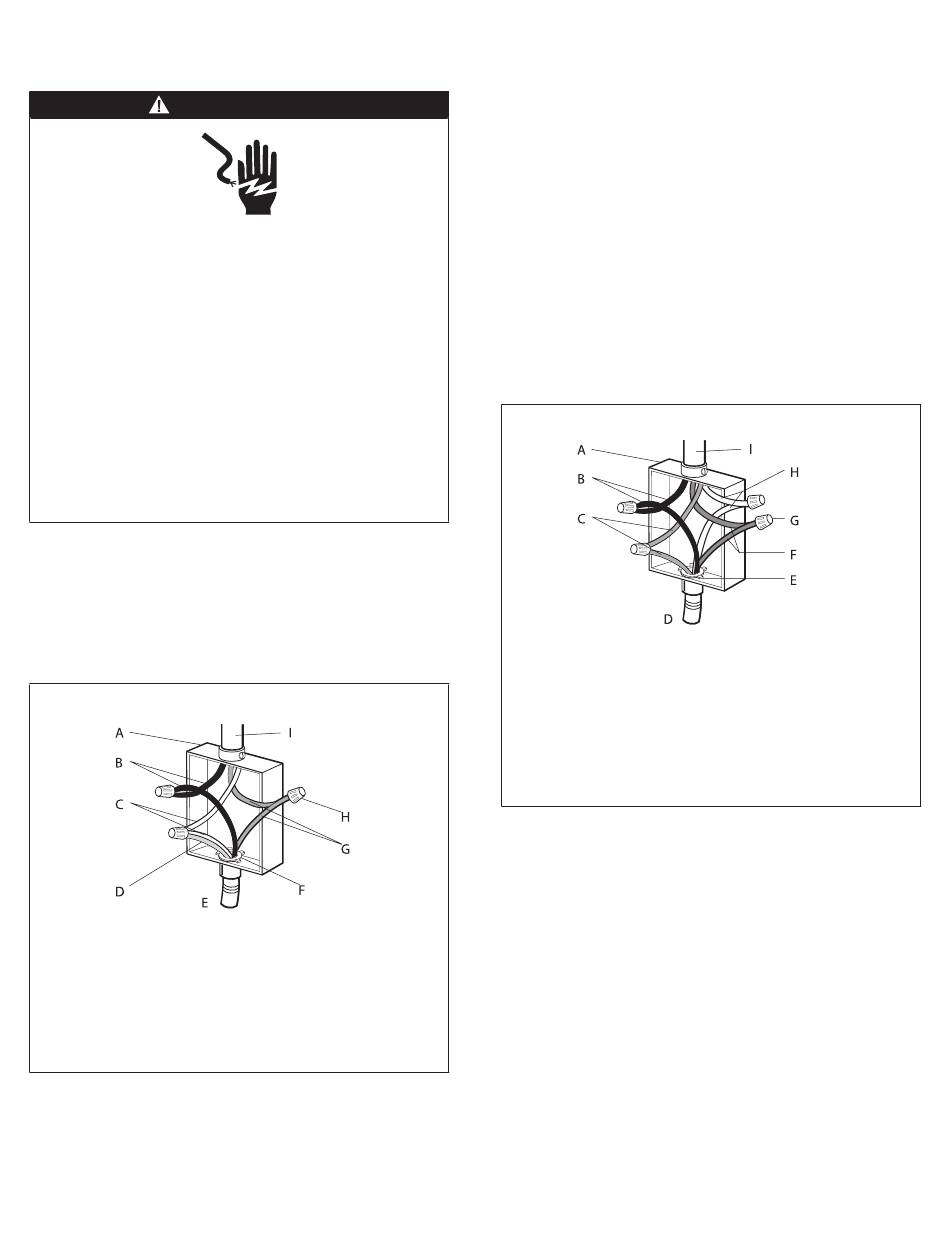

MISE À LA TERRE NEUTRE
A. Boîte de jonction
B. Fils noirs
C. Fils neutres (blancs)
D. Fil de mise à la terre (vert ou dénudé)
E. Câble du four
F. Connecteur de conduit homologué UL
G. Fils rouges
H. Connecteurs de fils homologués UL
I. Alimentation électrique du domicile
F
2 Relier les deux fils noirs B à l'aide d'un connecteur homologué
CUL.
3 Connecter les deux fils neutres (blancs) C et le fil de terre (vert ou
nu) d (du câble du four) à l'aide d'un connecteur de fils homologué
CUL.
4 Relier les deux fils rouges G à l'aide d'un connecteur homologué
CUL.
5 Installer le couvercle de la boîte de jonction.
CONNEXION À QUATRE FILS (SANS MISE À LA
TERRE NEUTRE)
CÂBLE À QUATRE FILS DE L'ALIMENTATION ÉLECTRIQUE
DOMESTIQUE
IMPORTANT : Utiliser le câble à quatre fils de l'alimentation
électrique domestique aux États-Unis où les codes locaux n'autorisent
pas la mise à la terre par le neutre.
Débrancher l'alimentation.
1
NEUTRE NON MIS À LA TERRE
A. Boîte de jonction
B. Fils noirs
C. Fils rouges
D. Câble du four
E. Connecteur de conduit approuvé par CSA ou
homologué UL
F. Fils de mise à la terre (verts ou dénudés)
G. Connecteur de fils homologué UL
H. Fils neutres (blancs)
I. Alimentation électrique du domicile
2 Relier les deux fils noirs B à l'aide d'un connecteur homologué
CUL.
3 Relier les deux fils rouges C à l'aide d'un connecteur homologué
CUL.
4 Détordre le fil blanc du fil de mise à la terre vert (ou dénudé)
provenant du four.
5 Relier les deux fils neutres (blancs) H à l'aide d'un connecteur
homologué CUL.
6 Relier le fil de mise à la terre (vert ou dénudé) FA du câble du four
au fil de mise à la terre (vert ou dénudé) (dans la boîte de jonction)
à l'aide d'un connecteur de fil homologué CUL.
7 Installer le couvercle de la boîte de jonction.
8
