ÉTAPE 4 – INSTALLER LE FOUR
MISE EN GARDE
RISQUE DE POIDS EXCESSIF
Il faut au moins deux personnes pour déplacer
et installer le four.
Le non-respect de cette consigne peut entraîner des blessures
au dos ou d'autres blessures.

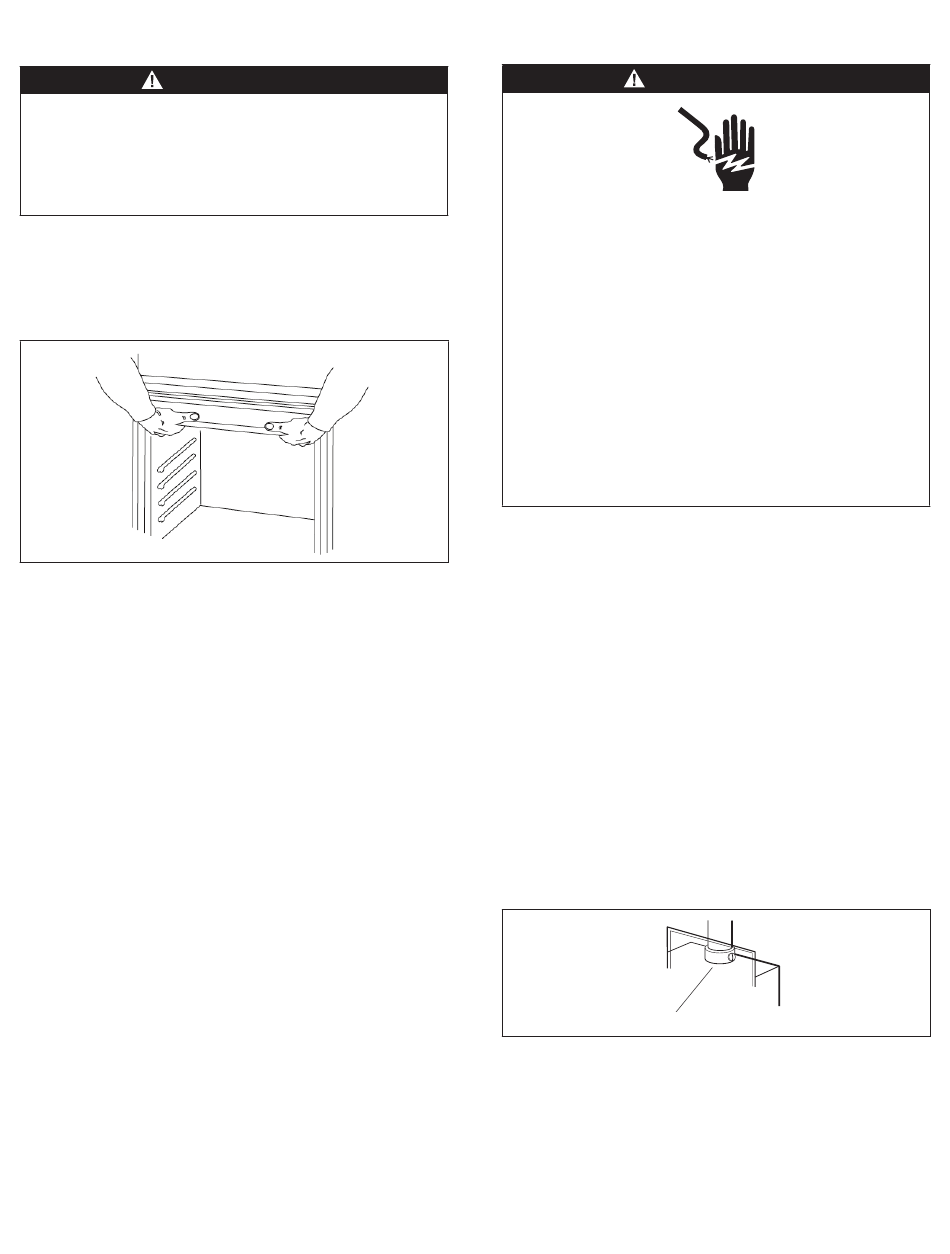

1 À deux ou plusieurs personnes, saisir le plafond de la cavité du
four et soulever l'appareil sur un chariot de levage, l'arrière de
l'appareil étant orienté vers l'ouverture des armoires.
REMARQUE : La surface d'appui doit pouvoir supporter une
charge de 136 kg (300 lb).
2 Couvrir la façade en verre de l'appareil avec une couverture mobile
pour protéger la vitre des rayures et des cassures.
3 Soulever le chariot jusqu'à ce qu'il soit au même niveau que
l'ouverture de la découpe.
4 Acheminer le conduit d'alimentation électrique flexible du four
jusqu'à la boîte de jonction.
ÉTAPE 5 – EFFECTUER LA CONNEXION
ÉLECTRIQUE
Pour installer correctement votre four, il est nécessaire de déterminer
le type de connexion électrique à utiliser et suivre les instructions
fournies dans le présent document.
FIL DIRECT
MISE EN GARDE
RISQUE D'ÉLECTROCUTION
Débrancher l'alimentation avant d'effectuer l'entretien.
Une mauvaise connexion du câblage domestique en aluminium
et des fils de l'appareil en cuivre peut entraîner un risque élec-
trique ou un accident. Si la maison est équipée d'un câblage en
aluminium, il faut utiliser uniquement des connecteurs conçus
et homologués CUL pour relier le cuivre à l'aluminium et suivre
scrupuleusement la procédure recommandée par le fabricant.
Les connexions aluminium-cuivre doivent être conformes aux
codes locaux.
Utiliser un fil de cuivre ou d'aluminium de calibre 8.
Effectuer la mise à la terre électrique du four.
Le non-respect de cette consigne peut entraîner la mort, des
blessures ou des décharges électriques.
S'assurer que l'appareil est correctement installé et mis à la terre
par un technicien qualifié. Demander au revendeur de recom-
mander un technicien qualifié ou un service de réparation agréé.
Ce four est fabriqué avec un fil d'alimentation électrique neutre
(blanc) et un fil de mise à la terre vert (ou dénudé) connecté à
l'armoire et torsadé ensemble.
Après s'être assuré que l'appareil a été mis hors tension, raccorder
le conduit flexible du four à la boîte de jonction à l'aide d'un con-
necteur de conduit homologué CUL. Les graphiques du Neutre
mis à la terre et du Neutre non mis à la terre des pages suivantes et
les instructions fournies présentent la manière la plus courante de
connecter les fours. Les codes et ordonnances locaux prévalent bien
entendu sur ces instructions. Effectuer les raccordements électriques
conformément aux codes et ordonnances locaux.
Débrancher l'alimentation.
1
Retirer le couvercle de la boîte de jonction.
2
3 Installer un connecteur de conduit homologué CUL ou CSA
3
sur la boîte de jonction.
Connecteur de conduit homologué UL ou CSA
4 Acheminer le conduit d'alimentation électrique flexible du four à
la boîte de jonction par l'intermédiaire d'un connecteur de conduit
homologué CUL ou CSA.
5 Serrer les vis du connecteur de conduit.
