Pour garantir la sécurité, à l'aide d'un instrument
conçu à cette fin, vérifiez que la tension du bus CC est
inférieure à 60 V CC.
5.
Une fois les travaux de maintenance terminés, remettez en
place le module de puissance dans son slot, en veillant à bien
le connecter dans le fond de panier de l'équipement. Environ
2 min après, le module de puissance s'activera automatique-
ment et s'ajoutera aux autres modules en parallèle.
6.
Montez et serrez les vis de fixation du module.
7.
Montez les profilés latéraux, les vis et fixez-les.
6.7. PROCÉDURES À SUIVRE POUR LA MAINTENANCE
DU MODULE DE BYPASS ET DE SURVEILLANCE.
Le module de bypass et de surveillance ne doit jamais
être manipulé en mode de batteries.
Ces procédures ne doivent être réalisées que par le personnel
du
S.S.T.
ou le distributeur.
6.7.1.1. Avec le système fonctionnant en mode normal et avec
une tension et fréquence de bypass normale, transférez la
charge sur le bypass manuel.
1.
Mettez à l'arrêt l'inverseur manuellement. L'onduleur passera
en mode bypass.
2.
Retirez le blocage mécanique de l'interrupteur du bypass ma-
nuel du tableau externe et commutez-le sur « On ». La charge
sera alimentée directement par le réseau à travers du bypass
manuel.
Si vous disposez d'un tableau de protections au lieu d'un
tableau de bypass manuel, vous devez alors retirer le blocage
mécanique de l'interrupteur de bypass manuel situé à l'arrière
du sous-rack, puis le commutez sur « On », car cet interrupteur
ne se trouve pas dans le tableau.
3.
Commutez sur « Off » la protection ou l'interrupteur magnéto-
thermique de l'armoire des batteries.
4.
Commutez les interrupteurs magnétothermiques du tableau
de bypass manuel sur « Off » dans l'ordre suivant : sortie,
entrée et bypass [équipements version B, avec une ligne de
bypass indépendante].
5.
Retirez les vis de fixation des profilés enjoliveurs latéraux et
les vis de fixation du MBS.
Tirez légèrement sur les poignées situées sur chaque extré-
mité du module pour le retirer de son logement environ 4-5 cm
afin de le débrancher de son connecteur situé sur le fond de
panier de l'équipement.
Patientes 10 minutes et retire-le de son slot
Procédez aux travaux de maintenance nécessaires.
6.
Une fois les travaux de maintenance terminés, remettez en
place le module de bypass et de surveillance dans son slot, en
veillant à bien le connecter dans le fond de panier de l'équi-
pement.
Tous les paramètres de configuration de l'onduleur
sont stockés dans le module de bypass et de surveil-
lance. En cas de remplacement, il est nécessaire de pro-
grammer les mêmes paramètres que ceux du module d'origine.
Cette opération ne doit être réalisée que par le personnel du
S.S.T.
ou le distributeur.
Remplacer un MBS sans effectuer la configuration corres-
pondante peut provoquer des défaillances graves, voire très
graves.
7.
Montez et serrez les vis de fixation du module.
8.
Montez les profilés latéraux, les vis et fixez-les.
MANUEL D'UTILISATEUR
9.
Suivez les instructions de la section 6.4.2 pour repasser en
mode normal.
6.8. SÉLECTION DE LA LANGUE.
Les menus de l'écran tactile LCD ainsi que les paramètres et les
données peuvent être affichés en 6 langues différentes :
Espagnol.
•
Anglais.
•
Français.
•
Catalan.
•
Portugais.
•
Allemand.
•
Pour sélectionner une langue, suivez les instructions suivantes :
1.
Pressez l'icône
du menu principal pour accéder au
menu de configuration de l'écran LCD.
2.
Sélectionnez le menu « Langue ».
3.
Sélectionnez la langue souhaitée, reportez-vous à la Fig.
33. Une fois cela fait, tous les menus, tous les paramètres
et toutes les données seront affichés dans la langue sélec-
tionnée.
Langue
Utilisateur
Dimensions
Alarmes
État&OP.

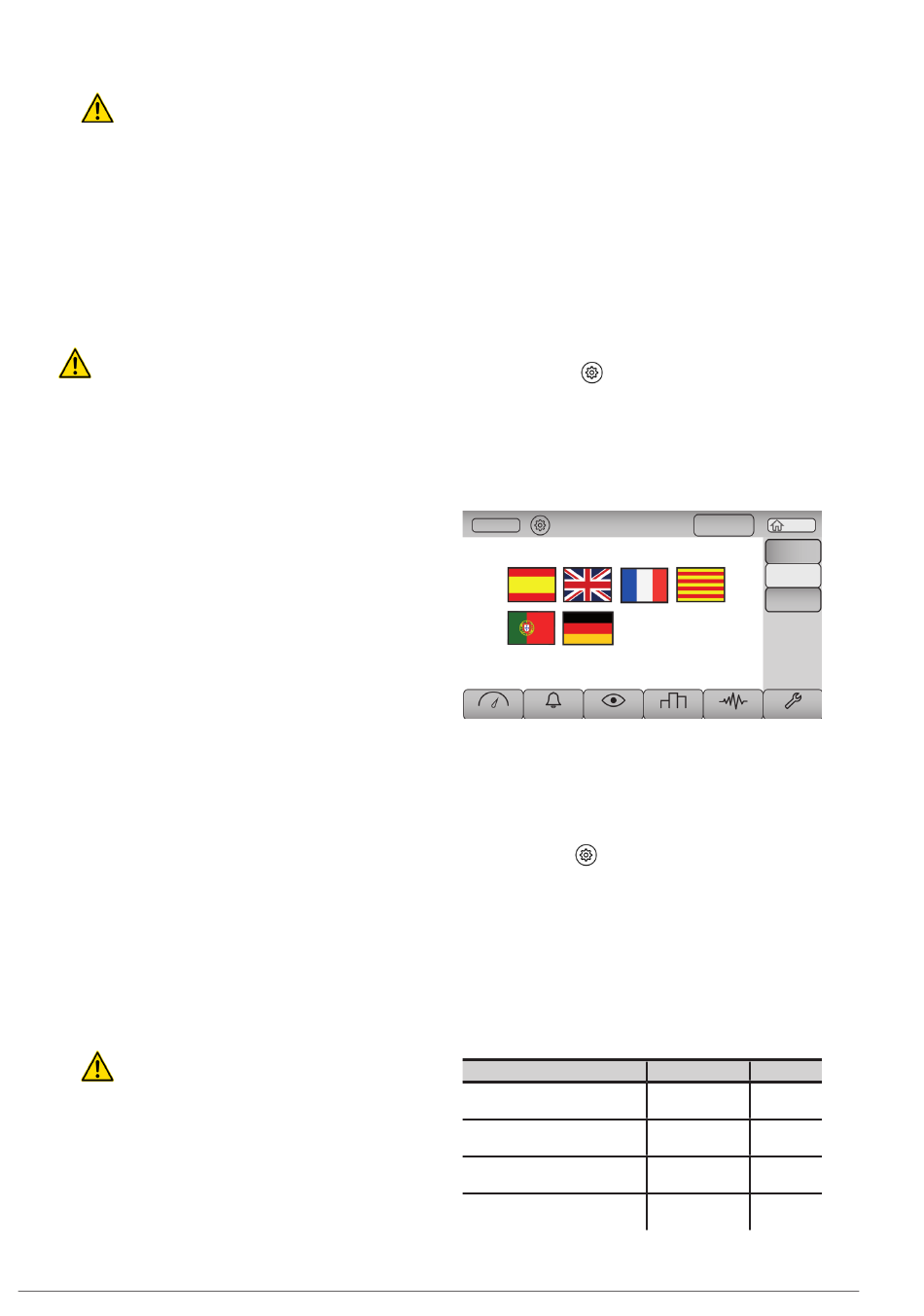

Fig. 33. Écran des langues
6.9. RÉGLAGE DE L'HEURE ET DE LA DATE ACTUELLES
Pour régler la date et l'heure du système, suivez les instructions
suivantes :
1.
Pressez l'icône
du menu « Principal » pour accéder au
menu de réglage de l'heure et de la date.
2.
Sélectionnez le menu « Heure et date ».
3.
Établissez l'heure, le jour, l'année, le mois, le jour de la se-
maine et le format de la date.
6.10. MOT DE PASSE DE CONTRÔLE DE NIVEAU
Le système est protégé par mot de passe afin de contrôler les opé-
rations non autorisées. Vous trouverez dans le tableau ci-après les
différents utilisateurs et autorisations disponibles :
Options menu
Ordres d'état et de contrôle
Valeurs nominales (Entrées-Sorties et
batteries)
Outils (date et heure, fanions d'onduleur
et fanions des modules)
Avancé (config. initiale, puissance, fanions
d'onduleur et fanions des modules)
Tableau 11. Autorisations en fonction du type d'utilisateur.
SLC ADAPT 2 - SYSTÈME D'ALIMENTATION ININTERROMPUE
Accueil
Heure et date
Langue
Luminosité
Nominales
Graphiques
Avancé
Niveau utilisateur Mot de passe
Niveau utilisateur
PWS#1
avancé
Niveau utilisateur
PWS#1
avancé
Niveau utilisateur
PWS#1
avancé
Niveau utilisateur
PWS#2
technicien
