cédure avant de remettre en marche le système.
2.
Remettez en marche l'onduleur en suivant les instructions
décrites à la section 6.2.2.
L'alarme sera effacée et la condition EPO disparaîtra
lors de la mise à l'arrêt de l'interrupteur d'entrée men-
tionné dans la section précédente.
6.5. REMISE EN MARCHE AUTOMATIQUE.
Lorsque l'onduleur fonctionne en mode normal, en cas de défail-
lance du réseau d'entrée, il passe automatiquement en mode
batteries, c'est-à-dire, que les charges sont alimentées par l'in-
verseur au moyen de l'énergie stockée dans les accumulateurs. Si
la défaillance de réseau se prolonge au-delà de l'énergie que peut
fournir le bloc de batteries, la fin de décharge est atteinte
et l'onduleur s'éteint.
L'onduleur se remettra automatiquement en marche et fournira
une tension de sortie :
1.
Dès le rétablissement du réseau électrique commercial de CA.
2.
Si le paramètre « rétablissement automatique » après EOD
est activé.
onduleur
Œ
Tableau de bypass manuel externe, avec réseau d'entrée
commun pour le redresseur et le bypass statique.
Entrée
réseau
onduleur
onduleur
Œ
Ligne CA1
Ligne CA2
entrée
Tableau de bypass manuel externe, avec réseaux séparés pour
le redresseur et le bypass statique.

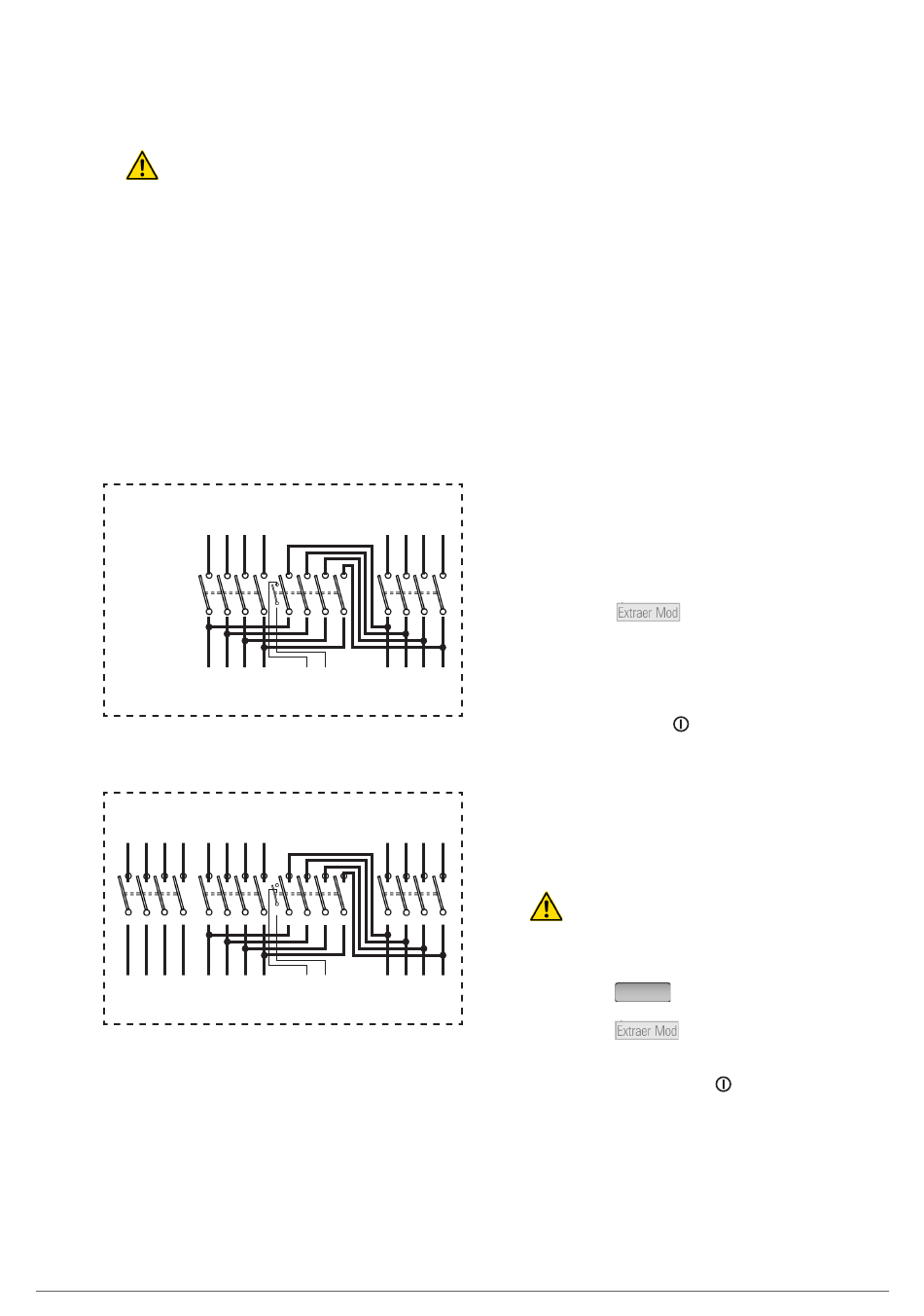

Fig. 32. Schéma de connexion interne d'un tableau de
bypass manuel externe pour un équipement.
Fonction des interrupteurs :
Œ
Interrupteur magnétothermique d'entrée.
Interrupteur magnétothermique de bypass statique -ligne 2 -.
Ž
Interrupteur magnétothermique de sortie.
Interrupteur magnétothermique de bypass manuel -bypass de
maintenance-.
38
Entrée
réseau
Onduleur
Ligne
Sur bornier J5
À charges
de l'onduleur
entrée
Entrée
Bypass
Onduleur
Sur bornier J5
À charges
entrée
de l'onduleur
Comme action préventive, il est nécessaire de connecter
le contact auxiliaire de l'interrupteur de bypass manuel du
tableau externe au bornier J5 du bloc de communication de
l'onduleur. En cas de commutation erronée ou accidentelle de
l'interrupteur du bypass manuel sur « On » lorsque l'équipe-
ment est en « mode normal », ce contact auxiliaire forcera le
transfert de l'équipement en « mode bypass », en évitant ainsi
un court-circuit et les risques de défaillances irréversibles
susceptibles de survenir.
Si vous souhaitez acquérir votre propre tableau de bypass
manuel, vous devez vous assurer qu'il est pourvu du contact
auxiliaire normalement ouvert -NO- à fermeture avancée.
Dans le cas des systèmes en parallèle, le mécanisme de by-
[EOD]
pass manuel doit avoir autant de contacts auxiliaires qu'il y a
d'unités à mettre en parallèle, pour procéder à leur connexion
séparée.
6.6. PROCÉDURES À SUIVRE POUR LA MAINTENANCE
DES MODULES DE PUISSANCE.
Ces procédures ne doivent être réalisées que par le personnel du
S.S.T.
ou le distributeur.
Sortie
6.6.1. Guide de maintenance des modules de puissance.
6.6.1.1. Avec le système fonctionnant en mode normal et avec
une tension et fréquence de bypass normale, et au moins
1 module en redondance :
Ž
1.
Pressez l'icône
riser la fonction d'arrêt du module de puissance.
2.
Mettez à l'arrêt le module de puissance manuellement au
moyen du poussoir « On/Off » situé à côté de voyants LED
à l'avant du synoptique. Pour ce faire, utilisez un objet d'un
diamètre ≤ 3 mm, comme un petit tournevis, et introduisez-le
dans le trou signalé par « », puis appuyez pendant 5-6 se-
condes sur le poussoir qui se trouve à l'intérieur.
3.
Retirez les vis de fixation des profilés enjoliveurs latéraux et
les vis de fixation du module de puissance.
Tirez légèrement sur les poignées situées sur chaque extré-
Sortie
mité du module pour le retirer de son logement environ 4-5 cm
afin de le débrancher de son connecteur situé sur le fond de
panier de l'équipement.
Patientes 10 minutes et retire-le de son slot.
Pour garantir la sécurité, à l'aide d'un instrument
Ž
conçu à cette fin, vérifiez que la tension du bus CC est
inférieure à 60 V CC.
6.6.1.2. Sans aucun module en redondance :
1.
Pressez l'icône
en « mode bypass ».
2.
Pressez l'icône
riser la fonction d'arrêt du module de puissance.
3.
Mettez à l'arrêt le module de puissance manuellement en
pressant le poussoir signalé par « » pendant 5-6 secondes.
4.
Retirez les vis de fixation des profilés enjoliveurs latéraux et
les vis de fixation du module de puissance.
Tirez légèrement sur les poignées situées sur chaque extré-
mité du module pour le retirer de son logement environ 4-5 cm
afin de le débrancher de son connecteur situé sur le fond de
panier de l'équipement.
Patientes 10 minutes et retire-le de son slot.
du menu « État&Op » pour auto-
du menu « Opération » pour passer
Transf. BYP
du menu « Opération » pour auto-
