8. OPTIONS
8.1. BYPASS MANUEL INTERNE.
Le bypass manuel est un élément optionnel qui permet de sélec-
tionner la source d'alimentation des charges, celle fournie par
l'onduleur ou bien celle directement fournie par le réseau com-
mercial.
Si un transformateur-séparateur est installé sur la sortie de l'on-
duleur ou sur la ligne de bypass statique, le tableau de bypass
manuel devra également disposer d'un transformateur-séparateur
afin d'unifier le régime du neutre. Le transformateur-séparateur
optionnel assure une isolation galvanique entre le bobinage pri-
maire et le secondaire, qui permet d'atténuer considérablement
les bruits électriques et les transitoires générés après le réseau
et, dans une moindre mesure, de les transférer vers le secondaire.
Le tableau de bypass manuel est du type à chevauchement, ce
qui permet de garantir qu'aucune coupure de l'alimentation des
charges ne se produit au cours de la commutation, sous réserve
qu'elle soit effectuée dans l'ordre établi.
Si le tableau est équipé du contacteur de « Backfeed pro-
tection », il convient de tenir compte du fait que son fonc-
tionnement est automatique et qu'il ne requiert aucune
supervision, sauf en cas de déclenchement exceptionnel de l'un
des fusibles de protection. Par conséquent, veuillez ne manipuler
le sectionneur à fusible du « Backfeed protection » que s'il s'avère
nécessaire de remplacer l'un de ces éléments de protection.
Comme le montrent les illustrations de la Fig. 1 à la Fig. 7, les
équipements SLC ADAPT2 peuvent être équipés, en option,
d'un bypass manuel interne de maintenance avec une ligne de
bypass indépendante.
Sur l'extérieur, les équipements sont dotés à l'arrière de bornes
supplémentaires conçues pour la ligne de bypass indépendante
et à l'avant d'un sectionneur de bypass manuel, tel qu'il est
illustré à la Fig. 37 ci-après :

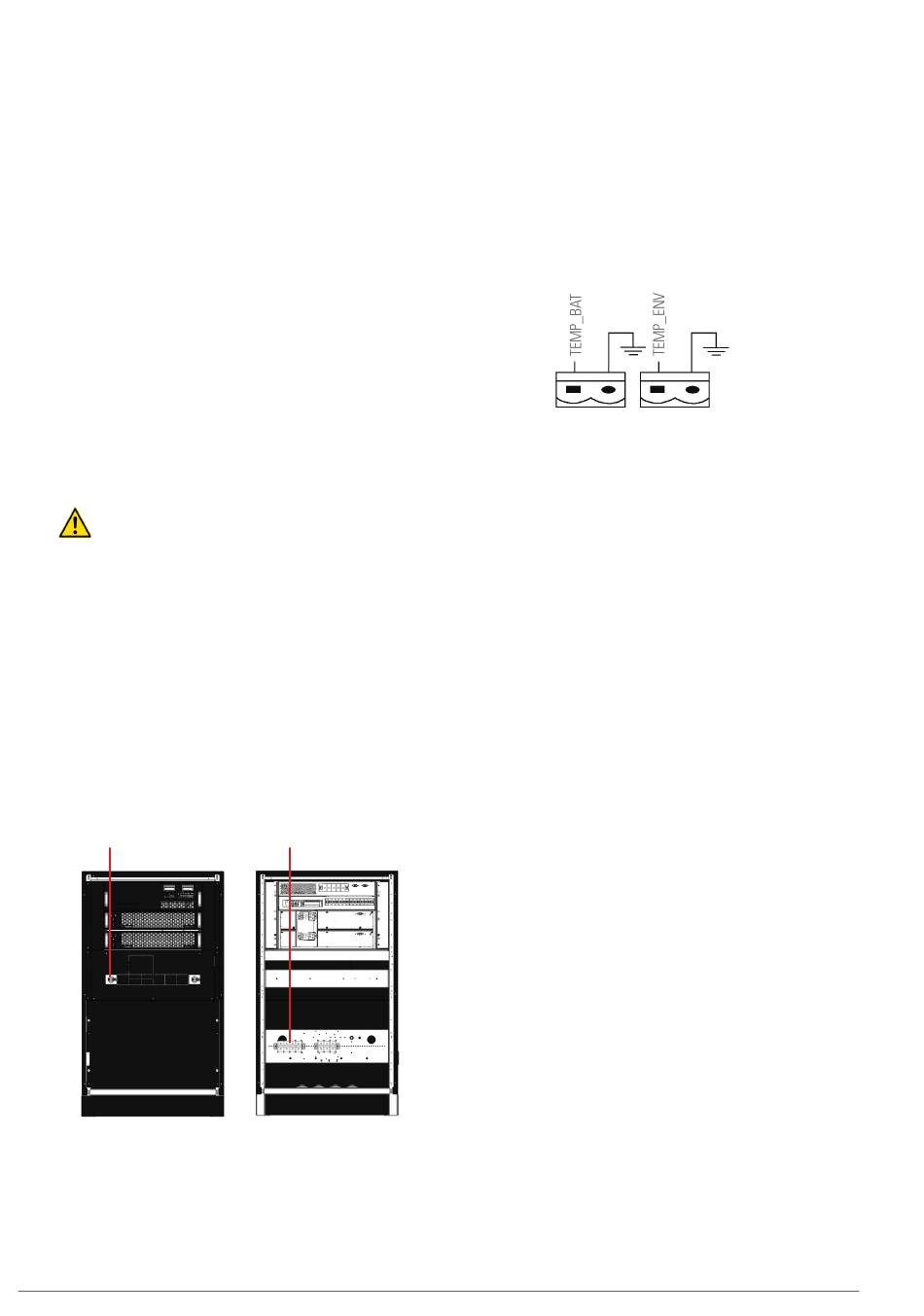

Sectionneur de
bypass manuel
Fig. 37. Sectionneur et bornes de bypass manuel.
MANUEL D'UTILISATEUR
Bornes de bypass
indépendant
8.2. SONDE DE TEMPÉRATURE AMBIANTE.
Il s'agit d'une sonde pourvue d'une résistance de R = 5K avec
B25/50 = 3 275 K +/- 1% conçue pour afficher la température
ambiante sur l'écran.
La Fig. 38 offre une illustration des broches de connexion du bor-
nier situé sur le bloc de connecteurs des entrées numériques et
d'interface à relais pour les sondes de température.
La sonde de température ambiante se connecte sur J3.
TBAT
Fig. 38. Bornier pour la connexion des sondes.
SLC ADAPT 2 - SYSTÈME D'ALIMENTATION ININTERROMPUE
TAMB
51
