Bien que tous les modules installés dans une armoire soient
•
connectés en parallèle, il est toutefois possible de connecter
en parallèle plusieurs onduleurs grâce à la carte de commu-
nication montée en série et conçue à cette fin. La gamme de
puissance qui en résulte, sur la base de la typologie d'entrée-
sortie et la puissance individuelle de chaque module, est
indiquée au Tableau 2.
Les réglages du matériel impliquant une modification de la
•
configuration d'entrée et de sortie seront réalisés lors du
processus de fabrication ou ultérieurement sur place unique-
ment par le S.S.T.
Les onduleurs sont fournis équipés des bornes de puissance
•
et des connecteurs pour le bus de commande et les signaux
d'interface.
Le bus de commande parallèle en forme de bague fermée se
connecte au moyen des connecteurs DB15 de signal afin de
relier les différents onduleurs dont est composé le système
en parallèle.
La logique intelligente de mise en parallèle offre à l'uti-
lisateur une flexibilité maximale. Par exemple, il est pos-
sible de mettre à l'arrêt (transfert en mode bypass) ou en
marche (transfert en mode inverseur) l'inverseur depuis
n'importe quel onduleur du système en parallèle. Tant en ce
qui concerne un système en parallèle qu'un seul onduleur,
tous les transferts entre le mode normal et le mode bypass,
et à l'inverse, sont synchronisés. Par exemple, lorsqu'une
surcharge est détectée et traitée dans un onduleur, celui-ci
est automatiquement transféré sur le bypass. Dès lors que
la surcharge disparaît, le système en parallèle est automa-
tiquement rétabli en fonctionnement normal et la charge est
transférée de bypass à inverseur.
Les onduleurs standard sont fournis sans protections de
•
sortie, il est donc nécessaire de retirer le cavalier des bornes
IDG4
(Fig. 28 pour les équipements à 2 et 4 slots, et Fig. 29
pour les équipements à 6 slots) et de connecter à sa place
le contact auxiliaire de la protection de sortie du subrack.
Cependant, dans le cas où les onduleurs ont déjà des pro-
tections de sortie (équipement non standard), le contact
auxiliaire susmentionné sera déjà connecté d'origine.
4.3.2.2.2. Caractéristiques du système en parallèle.
Les performances d'un système en parallèle SLC ADAPT2
sont similaires à celles d'un onduleur de grandes dimensions,
mais elles offrent toutefois un niveau plus élevé de fiabilité et
d'adaptabilité. Pour garantir le bon fonctionnement du système
avec la charge, les exigences suivantes doivent être satisfaites :
1.
Tous les onduleurs doivent être identiques, même s'ils ne
contiennent pas le même nombre de modules.
2.
Tous les onduleurs doivent être alimentés par la même
ligne CA.
3.
Dans le cas d'équipements avec une ligne de bypass indé-
pendante, le réseau d'alimentation de cette ligne doit être
la même pour tous les équipements.
4.
Les deux alimentations, points 2 et 3, doivent être référen-
cées avec le même potentiel neutre.
Des transformateurs séparateurs sont disponibles
(en option) pour les installations au sein desquelles
les sources ne partagent pas la même référence de
neutre ou qui ne disposent pas de neutre.
MANUEL D'UTILISATEUR
4.3.2.3. Mode de fonctionnement Sleep.
Normalement, le dimensionnement d'un onduleur modu-
•
laire se base sur la puissance requise pour les charges, plus
les modules redondants estimés en utilisant de l'expression
N+n, où « N » exprime le nombre de modules connectés en
parallèle en permanence pour obtenir la puissance nominale
nécessaire et « n » le nombre de modules en redondance.
Au-delà de ce surdimensionnement prévu, tous les modules
fonctionnent en partageant la charge, tout en fournissant la
même puissance unitaire par rapport à celle totale requise
et en fonctionnant tous avec une charge inférieure à celle
idéale, ce qui se traduit par des performances inférieures à
celles souhaitées. Pour résoudre ce problème et accroître
l'efficacité du système, une solution possible est d'activer
l'un des deux modes « Sleep » disponibles, en usine ou, ulté-
rieurement, par le système S.S.T. :
« Smart
Sleep ». Cette technologie avancée intégrée
ˆ
aux onduleurs de la série ADAPT2 permet de trouver le
point maximal de performances, même lorsque l'on tra-
vaille avec une charge faible. Pour ce faire, la solution
est d'activer l'un des deux modes possibles, en sachant
que chacun des modes a une finalité différente :
Normal Sleep mode. L'inverseur des modules est
–
activé, mais en Stand-by et sa sortie déconnectée
de la charge. Ainsi, la connexion des modules « dor-
mants » à la charge ne durera que quelques se-
condes, sans aucun temps de transfert si le bypass
peut fournir la surcharge pendant ce temps.
Deep Sleep mode. Tous les convertisseurs de puis-
–
sance des modules sont complètement éteints et la
sortie est déconnectée de la charge. Le temps d'ac-
tivation dure quelques minutes, sans aucun temps
de transfert si le bypass peut fournir la surcharge
pendant ce temps.
« Cyclage ».
De plus, dans le but de garantir un vieillis-
ˆ
sement égal de tous les modules la fonction « Cyclage »
est également disponible. Cette fonction permet d'al-
terner des modules à l'arrêt à ceux en fonctionnement.
La période minimale programmable de la fonction « Cy-
clage » est de trois mois.

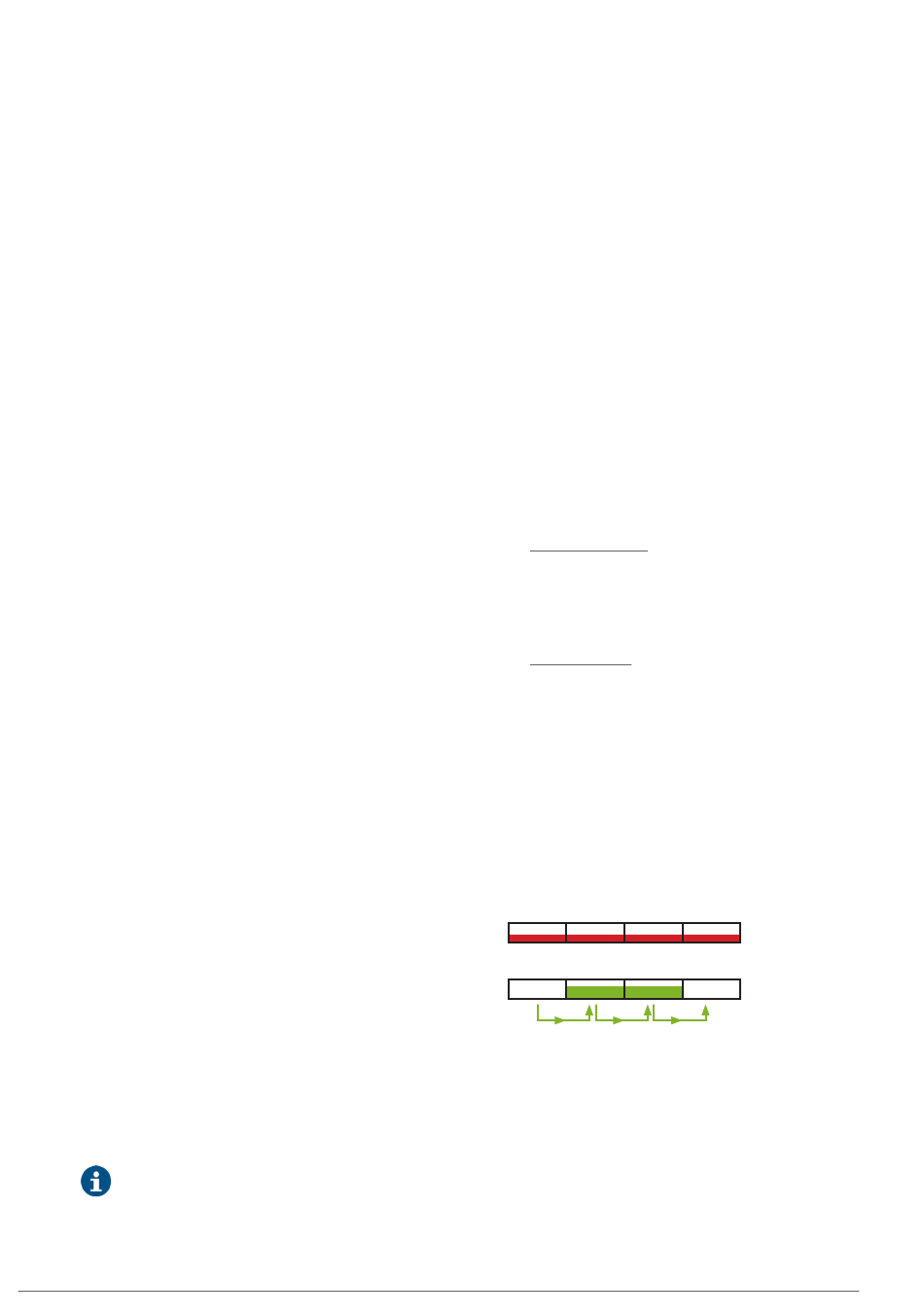

Partage des charges en fonctionnement normal.
Partage des charges et cyclage des onduleurs.
Fig. 12. Graphique indicatif de fonctionnement normal ou
de cyclage.
4.3.3. États de fonctionnement.
Le système modulaire décrit appartient à la gamme d'onduleurs
on-line à double conversion, avec ligne de bypass statique et
bypass manuel de maintenance (en option). Les différents états
de fonctionnement disponibles sont les suivants :
État normal.
•
État batteries.
•
SLC ADAPT 2 - SYSTÈME D'ALIMENTATION ININTERROMPUE
19
