Instalación
3
Conecte el suministro eléctrico
ADVERTENCIA: Utilice el cable adecuado para
ajustarse a los reglamentos locales y nacionales
relativos al consumo de energía nominal.
ADVERTENCIA: La instalación debe realizarse
de conformidad con los reglamentos de
electricidad locales o nacionales, y con
los requisitos de los servicios públicos
correspondientes.
ADVERTENCIA: Este calentador de aire no
está diseñado para usarse con un cable de
extensión. Enchufe el cable directamente en
un tomacorriente de pared con puesta a tierra
apropiado.

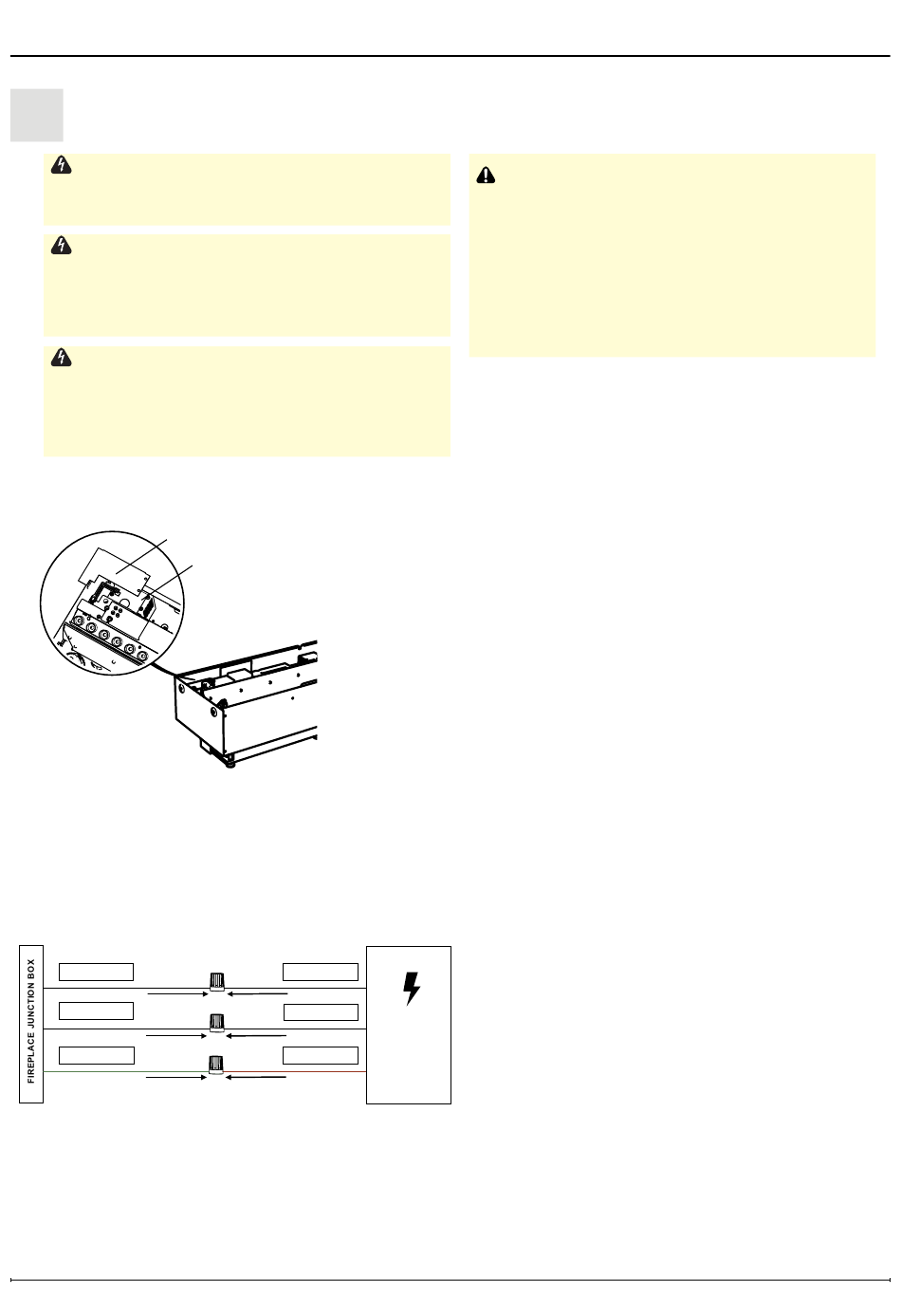

Cubierta para la
instalación eléctrica
Instalación de 120 V (conexión directa o con
cable de alimentación)
White - Neutral
Black - L1
Green - Ground
White - Neutral
Black - L1
Yellow - L2
12
Green - Ground
Placa de cables
Neutral
Live
Ground
Neutral
Live
Live
Ground
PRECAUCIÓN: Se recomienda un circuito
exclusivo de 15 amperios con un fusible
adecuado y clasificado para 120 V. Hará falta un
circuito exclusivo si, después de la instalación,
el disyuntor salta o se funden los fusibles con
cierta frecuencia cuando el calentador está
en funcionamiento. Si conecta otros aparatos
al mismo circuito, podría sobrepasarse la
capacidad nominal de corriente del disyuntor.
1. Retire la cubierta eléctrica y la placa de cables.
• Si va a utilizar el accesorio del cable de alimentación, vaya al
paso 3.
2. Instale un conector de cable (no está incluido) adecuado para su
instalación en un orificio de
de cables e introduzca el cable eléctrico a través del conector.
Revise que la abrazadera del cable sujete únicamente el forro
del cable de servicio.
3. Asegure la placa de cables.
4. Termine de instalar el cableado de acuerdo con el esquema para
instalación de 120 V. Asegúrese de que todas las conexiones de
cables estén bien ajustadas.
5. Coloque todas las conexiones dentro de la caja de uniones y fije
la cubierta de la instalación eléctrica.
Si se instalan varios cartuchos uno al lado del otro para alargar el
efecto de la llama, deberán conectarse en paralelo.
120 V
Power supply
or optional
plug kit
240 V
Power supply
/ pulgadas (22 mm) hacia la placa
7
8
