Installation
3

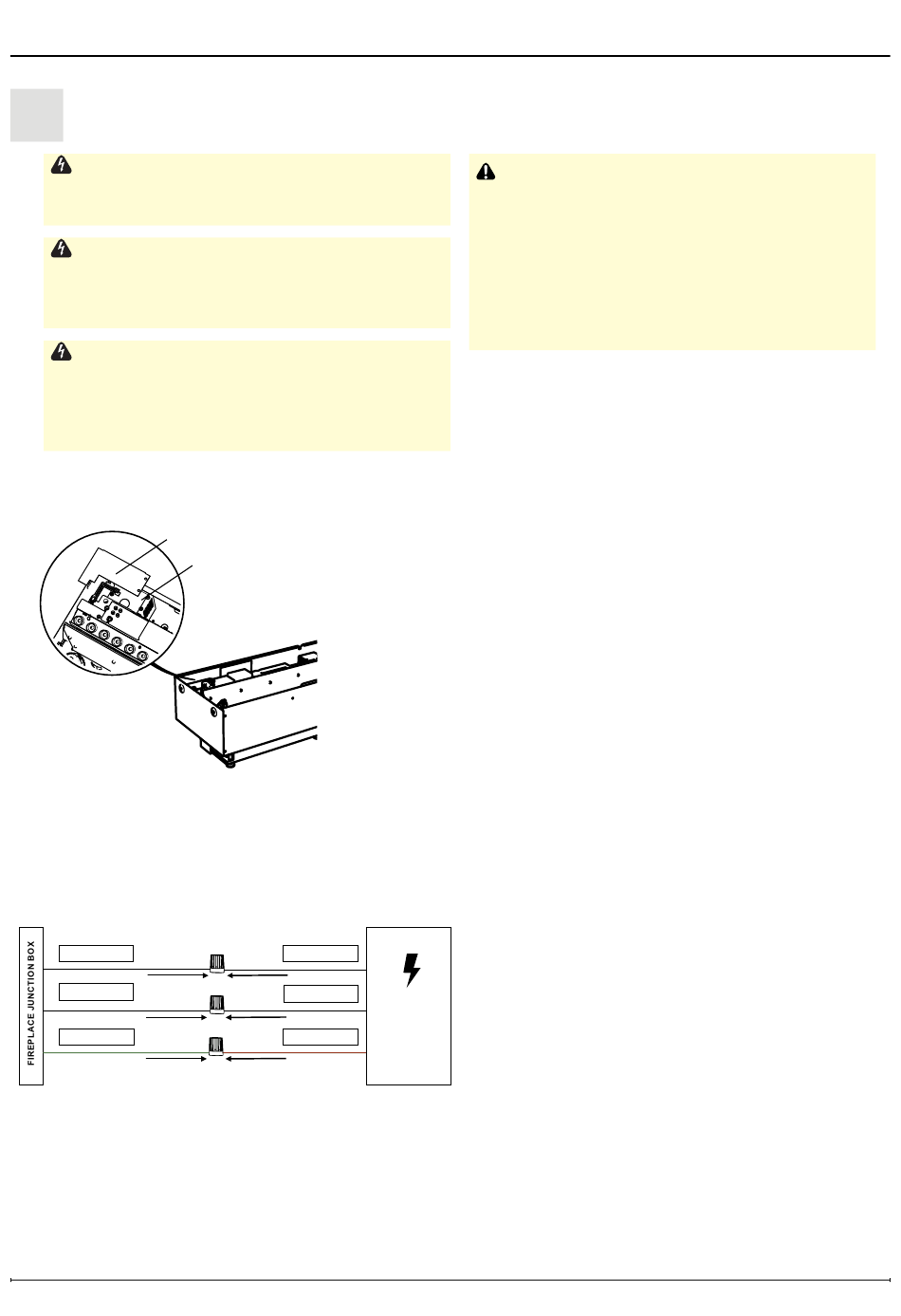

Brancher l'alimentation électrique
AVERTISSEMENT :Utiliser le câblage approprié
aux codes de l'électricité locaux et nationaux, et
conforme à la consommation énergétique.
AVERTISSEMENT :L'installation doit être
conforme aux codes de l'électricité locaux et/
ou nationaux applicables et aux exigences des
services publics.
AVERTISSEMENT : Cet appareil de chauffage
n'est pas conçu pour être utilisé avec une
rallonge. Brancher le cordon directement dans
une prise de courant murale mise à la terre
appropriée.
Plaque de protection
des composants
électriques
Installation 120 V (raccordement fixe ou
cordon d'alimentation)
White - Neutral
Black - L1
Green - Ground
White - Neutral
Black - L1
Yellow - L2
12
Green - Ground
Plaque des
câbles
Neutral
Live
Ground
Neutral
Live
Live
Ground
MISE EN GARDE : Un circuit spécialisé
de 15 A, relié à un fusible adéquat est
recommandé, avec une tension nominale de
120 V. Un circuit spécialisé sera nécessaire si,
après l'installation, le disjoncteur se déclenche
ou si le fusible saute régulièrement pendant
le fonctionnement de l'appareil de chauffage.
L'ajout d'appareils sur le même circuit risque
d'excéder la puissance nominale du disjoncteur.
1. Retirer la plaque de protection et la plaque des câbles.
• Si le cordon d'alimentation est utilisé, passer à l'étape 3.
2. Installer un connecteur de câble (non inclus) à la plaque, adapté
pour le montage dans un trou de 7/8 po (22 mm) de diamètre, et
passer le câble d'alimentation à travers le connecteur. Veiller à
ce que le serre-câbles ne serre que la gaine extérieure du câble.
3. Fixer la plaque des câbles.
4. Configurer le câblage selon le schéma pour une installation
120 V. S'assurer que tous les raccords sont serrés.
5. Placer tous les raccordements à l'intérieur de la boîte de
raccordement et fixer le couvercle électrique.
Lorsque plusieurs cassettes sont installées côte à côte pour allonger
l'effet de la flamme, elles doivent être câblées en parallèle.
120 V
Power supply
or optional
plug kit
240 V
Power supply
