Installation
1

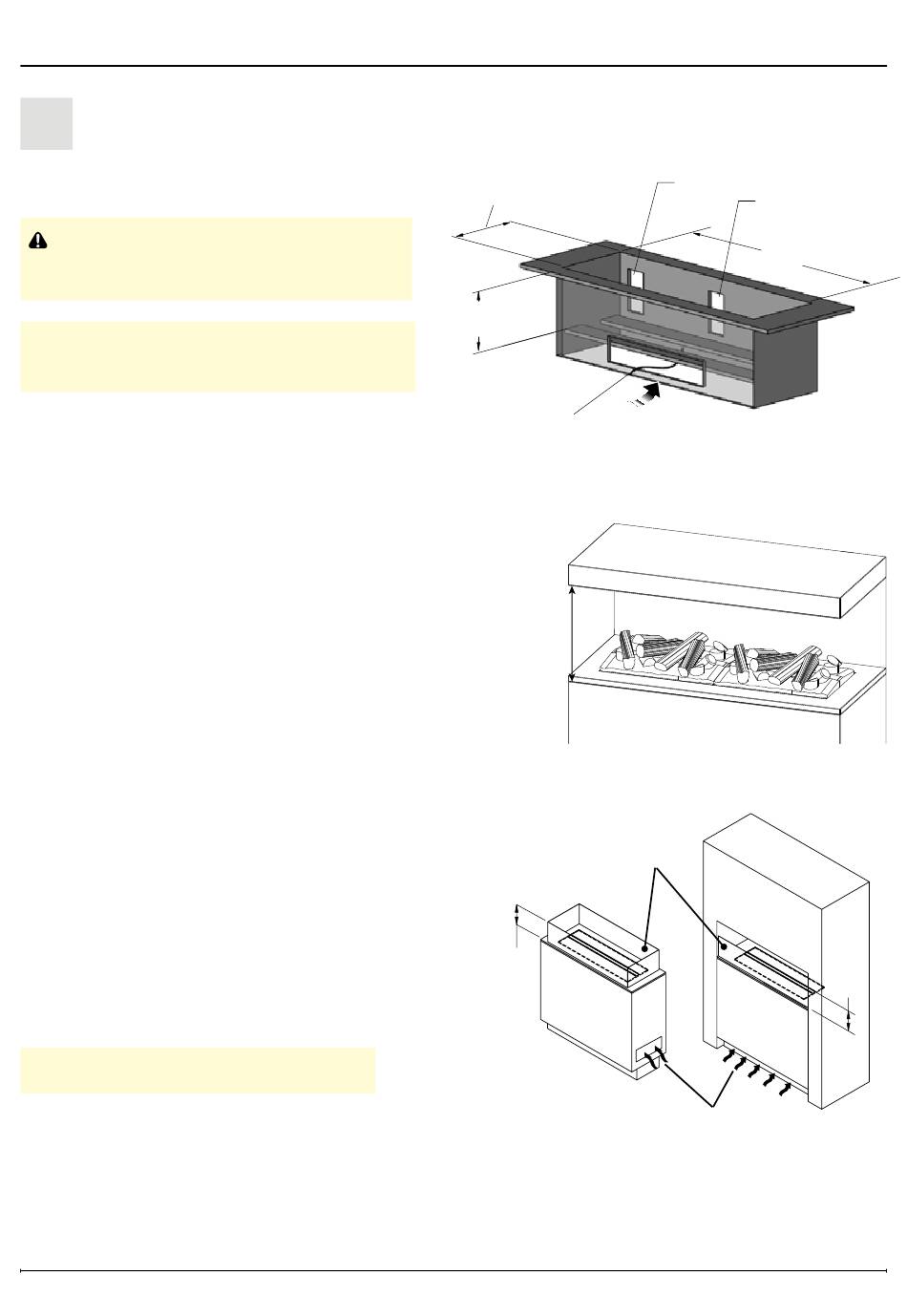

Construction de l'enceinte
Créer une enceinte aux dimensions minimales
indiquées.
MISE EN GARDE : S'assurer qu'il y a une
ouverture dans l'enceinte permettant à l'air
d'atteindre le dessous de la cassette.
!
NOTA : Le plateau à ornements (fourni) et
l'ensemble de bûches (vendu séparément)
exigent des ouvertures de profondeur différente.
Pour déterminer la largeur pour l'installation de
multiples appareils, additionner les longueurs de
chaque cassette et ajouter au moins 1/2 po à la
longueur totale pour des raisons de maniabilité.
Pour assurer une performance optimale, un dégagement de 18 po
(457 mm) entre le bas du plateau à ornements ou de l'ensemble
de bûches et toute surface au-dessus doit être maintenu. Un
dégagement minimal de 16 po (405 mm) doit être maintenu.
Lors de l'installation, s'assurer que l'appareil ne sera
pas exposé à des courants d'air provenant de bouches
d'aération, de ventilateurs de plafond ou d'autres
déplacements d'air, car ils ont une incidence l'effet de la
flamme.
Pour réduire l'effet des courants d'air sur la flamme, une
barrière transparente de 10 po de haut (verre, acrylique,
etc.) peut être utilisée.
!
NOTA : Ne pas enfermer complètement la
flamme.
10
10 in.
(254 mm)
Media Plate: 12¼ in (311mm)
Log Set: 14¼ in (362mm)
Adjustable from
9 in to 9½ in
(229 mm to 241 mm)
Air Path
minimum 40 in² (258 cm²)
minimum de minimum de
16 po 16 po
10 in.
Verre, acrylique, etc.
(254 mm)
10 in.
(254 mm)
Exit for Electrical
Exit for Water Supply
20 ⅜ in (518mm)
Fresh Air Inlet
10 in.
(254 mm)
Entrée d'air
