RIDGID R4092 Manuel D'utilisation page 53

ASSEMBLAGE
INSTALLATION DU PLATEAU D'EAU À LA PATTE DU
SUPPORT

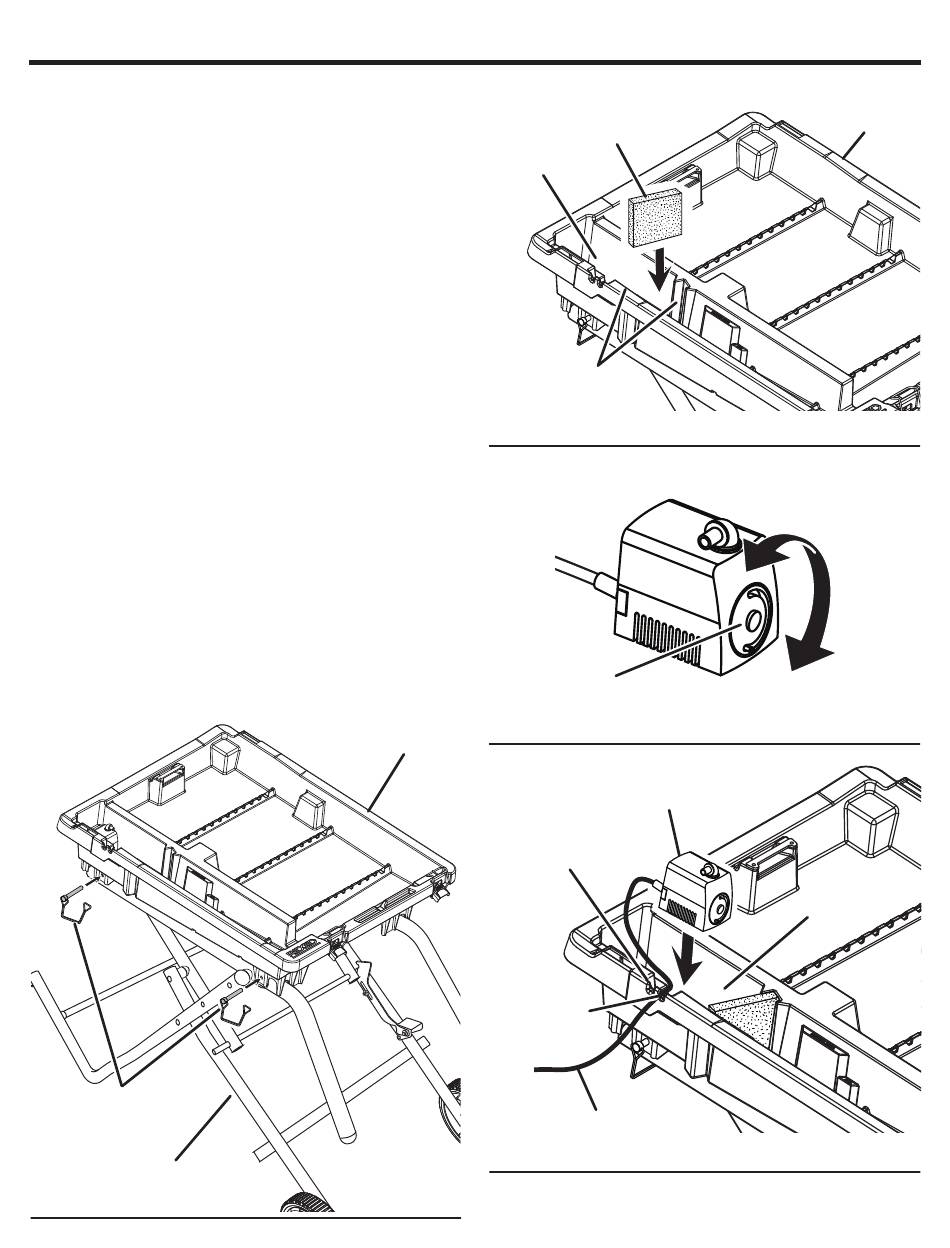

Voir la figure 16.
 Ouvrir le support WSUV
 Installer le plateau d'eau sur le support WSUV
les trous du plateau d'eau avec les trous des poignées
du support WSUV .
™
NOTE : La partie du plateau d'eau portant le logo Ridgid
doit se trouver sur le côté de la meule du support.
 Fixer le plateau d'eau au support en utilisant les quatre
goupilles d'attelage.
INSTALLATION DU FILTRE À EAU ET DE LA
POMPE À EAU
Voir les figures 17 à 19.
La pompe à eau permet de réacheminer l'eau du plateau à
la coulé sur la meule.
 Repérer les fentes du filtre et de la cuvette de la pompe
situées dans plateau d'eau. La cuvette de la pompe est
identifiée par « PUMP ».
 Glisser le filtre dans les fentes du filtre, comme illustré.
 Repérer le sélecteur de débit d'eau « Max/Min » de la
pompe. Pour obtenir un rendement optimal, régler le
sélecteur de débit d'eau à « Max » pour contrôler le débit
d'eau sur la meule.
NOTE : Le débit d'eau peut être réglé pendant l'utilisation
en retirant le filtre pour atteindre la cuvette et en tournant
le sélecteur de débit sur la pompe. Réinstaller le filtre.
 Déposer la pompe à eau dans la cuvette de la pompe.
GOUPILLE DE
SÛRETÉ
SUPPORT
WSUV
™
comme décrit à la page 23.
™
. Aligner
™
PLATEAU D'EAU
Fig. 16
FILTRE À
EAU
CUVETTE DE
LA POMPE
FENTES DE
FILTRE À EAU
SÉLECTEUR
DE DÉBIT
D'EAU
ENCOCHE
DU TUYAU
D'ARROSAGE
ENCOCHE
DU CORDON
D'ALIMENTATION
CORDON
D'ALIMENTATION
16 — Français
DÉBIT
MAXIMUM
POMPE D'EAU
CUVETTE DE
LA POMPE
PLATEAU D'EAU
Fig. 17
DÉBIT
MINIMUM
Fig. 18
CUVETTE DE
LA POMPE
Fig. 19
