15 Ensemble garniture de
presse-étoupe
15.1 Entretoise avec anneau de
retenue

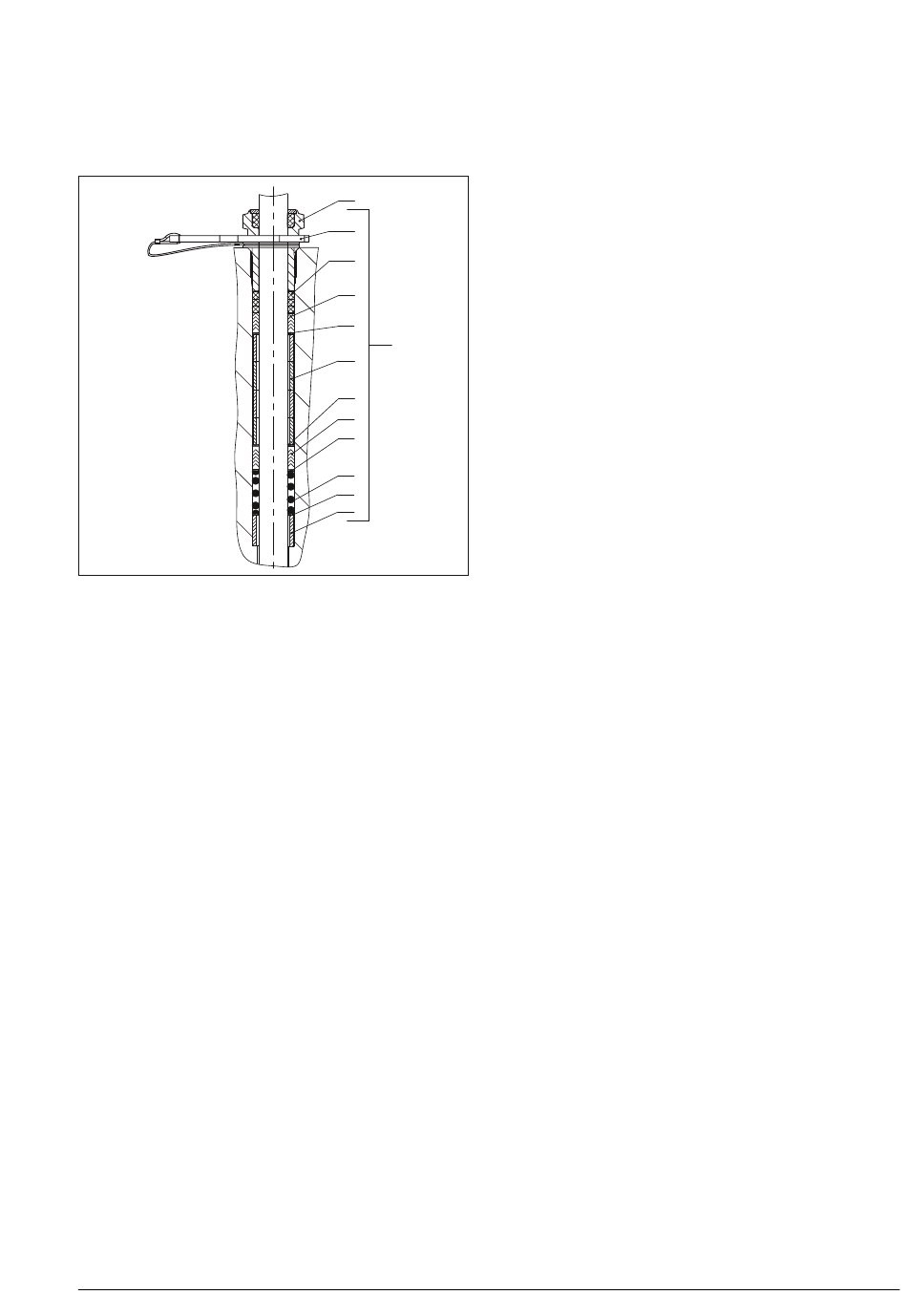

Fig. 27 : Garniture de presse-étoupe ADSEAL :
DN 50...100/NPS 2...4
8 Douille filetée
11 Ressort
12 Rondelle
15 Ensemble garniture de
presse-étoupe
15.1 Entretoise avec anneau de
retenue
a) Exécution standard
Garniture standard (PTFE)
1. Dévisser l'écrou à frapper (92), puis retirer l'ar-
cade (3) de la bride (2).
2. Desserrer progressivement les écrous du
corps (14) en diagonale.
3. Retirer la bride (2) et le clapet avec la tige (5) du
corps (1).
4. Dévisser l'écrou d'accouplement (9) et le contre-
écrou (10) de la tige de clapet.
5. Dévisser complètement le fouloir (8).
6. Retirer le clapet avec tige (5) de la bride (2).
7. Retirer toutes les pièces du presse-étoupe de la
chambre de garniture de presse-étoupe à l'aide
d'un outil approprié.
8. Remplacer les pièces endommagées. Nettoyer
soigneusement la chambre de la garniture de
presse-étoupe.
EB 8051 FR
8
15.1
15.2
16
12
15
19
12
16
12
11
12
19
15.2 Joint
16 Bague de garniture
18 Douille
19 Entretoise
9. Enduire tous les éléments de la garniture ainsi
que la tige de clapet (5) avec un lubrifiant appro-
prié.
10. Enfoncer le clapet avec tige (5) dans la bride (2).
11. Poser la bride (2) et le clapet avec tige (5) sur le
corps sans les fixer.
Exécutions avec clapet V-port : placer la
bride (2) sur le corps de sorte que le plus gros
segment V-port du clapet soit orienté vers la
sortie de vanne.
Exécutions avec clapet perforé : placer la
bride (2) sur le corps de sorte que la perforation
du clapet qui s'ouvre en premier soit orientée
vers la sortie de vanne.
cf. chap. 5.3.2.
12. Insérer avec précaution les pièces du presse-
étoupe dans leur logement à l'aide d'un outil
approprié en les faisant passer par-dessus la
tige de clapet. Veiller à les remonter dans le bon
ordre, cf. Fig. 25.
13. Enfoncer le clapet (5) dans le siège (4). Fixer
alors la bride (2) à l'aide des écrous de
corps (14). Serrer progressivement les écrous
de corps en diagonale. Respecter les couples de
serrage prescrits.
14. Visser le fouloir (8) jusqu'en butée. Respecter les
couples de serrage prescrits.
15. Placer l'arcade (3) sur la bride (2) et la fixer fer-
mement à l'aide de l'écrou à frapper (92).
16. Visser légèrement le contre-écrou (10) et l'écrou
d'accouplement (9) sur la tige de clapet.
Garniture ADSEAL
1. Procéder comme décrit dans le paragraphe
« Garniture standard (PTFE) », étapes 1. à 11. .
2. Insérer avec précaution les pièces du presse-
étoupe dans leur logement à l'aide d'un outil
approprié en les faisant passer par-dessus la
tige de clapet. Veiller à les remonter dans le bon
ordre, cf. Fig. 26 et Fig. 27.
3. Faire glisser les joints (15.2) sur la tige de clapet.
Placer le disque d'écartement rouge (15.1) dans
la rainure de la bague de retenue.
Faire glisser la bague de retenue sur la tige de
clapet.
4. Insérer le disque d'écartement rouge (15.1)
entre le fouloir (8) et la bague de retenue, cf.
Fig. 26 ou Fig. 27.
5. Procéder comme décrit dans le paragraphe
« Garniture standard (PTFE) », étapes 13. à 16. .
