GEMÜ BB02 Notice D'utilisation page 25

2 4 1

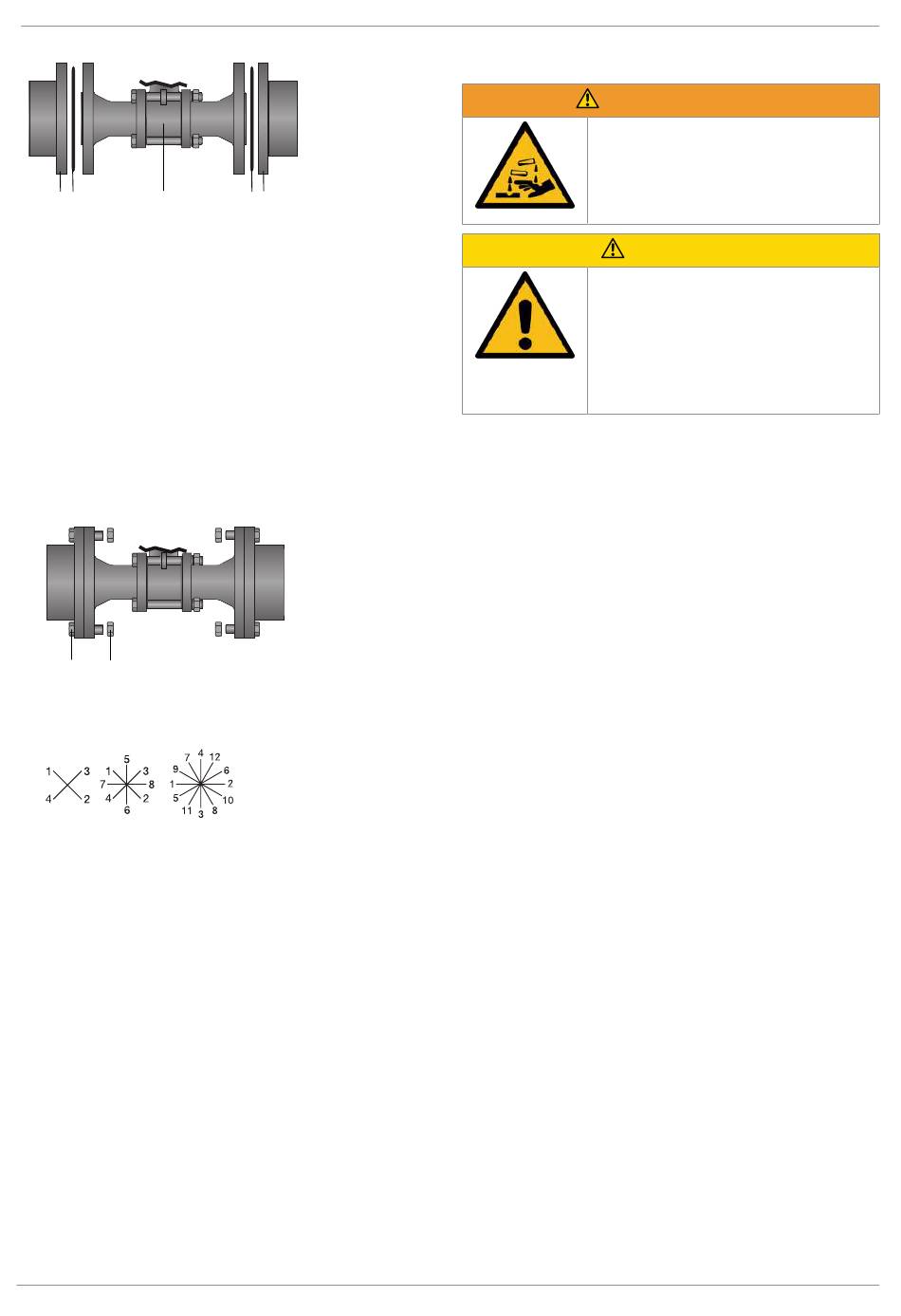

1. Veiller à ce que les emplacements des joints des brides de
raccordement soient propres et intacts.
2. Utiliser uniquement des raccords en matériaux autorisés !
3. Monter la vanne à boisseau sphérique dans son état de li-
vraison.
4. Ajuster le corps de la vanne à boisseau 1 au centre entre
les tuyauteries avec les brides (2 et 3).
5. Centrer correctement les joints 4. Les joints ne font pas
partie de la livraison.
6. Relier les brides de vanne à boisseau sphérique et de
tuyauterie avec le matériel d'étanchéité adapté et les vis
correspondantes. Le matériel d'étanchéité et les vis ne
font pas partie de la livraison.
5 6
7. Introduire les vis 5 dans tous les orifices des brides.
8. Serrer légèrement les vis 5 avec écrous 6 en croix.
9. Contrôler l'orientation de la tuyauterie.
10. Serrer alternativement et en croix les écrous 6.
Respecter les prescriptions correspondantes pour les rac-
cords !
11.5 Après le montage
● Remettre en place et en fonction tous les dispositifs de
sécurité et de protection.
www.gemu-group.com
4 3
12 Mise en service
Produits chimiques corrosifs !
▶ Risque de brûlure par des acides
●
●
Fuite !
▶ Fuite de substances dangereuses
●
1. Contrôler l'étanchéité et le fonctionnement du produit (fer-
mer le produit puis le rouvrir).
2. Dans le cas des nouvelles installations et après des répa-
rations, rincer le système de tuyauteries (le produit doit
être entièrement ouvert).
ð Les substances étrangères nocives ont été éliminées.
ð Le produit est prêt à l'emploi.
3. Mettre le produit en service.
13 Utilisation
Le produit est à commande manuelle, pneumatique ou moto-
risée.
● Respecter la notice fournie de l'actionneur.
25 / 31
AVERTISSEMENT
Porter un équipement de protection
adéquat.
Vidanger entièrement l'installation.
ATTENTION
Prévoir des mesures de protection
contre un dépassement de la pression
maximale admissible provoqué par
d'éventuels pics de pression (coups de
bélier).
13 Utilisation
GEMÜ BB02
