GEMÜ BB02 Notice D'utilisation page 28

15 Inspection / Entretien

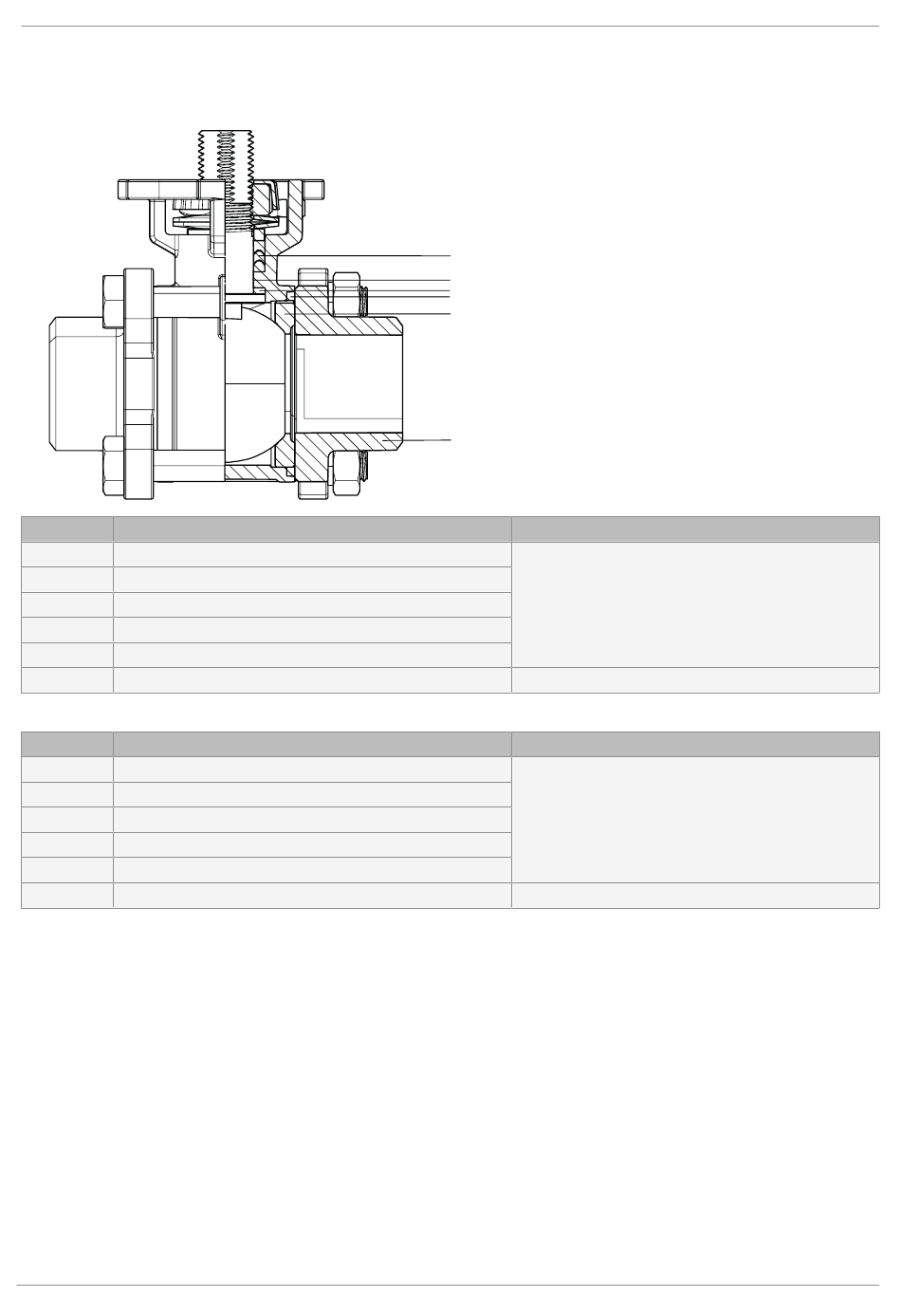

15.1 Pièces détachées
15.1.1 Pièces détachées pour types de raccordement 1, 8, 11, 17, 19, 31, 60
Repère
2 Garniture du corps
3 Bague de garniture de siège et de bride
10 Étanchéité conique de l'axe
11 Garniture de l'axe à joints V-Ring
21 Joint torique
5 Corps de vanne à boisseau complet
15.1.2 Pièces détachées pour types de raccordement 59 ASME
Repère
2 Garniture du corps
3 Bague de garniture de siège et de bride
10 Étanchéité conique de l'axe
11 Garniture de l'axe à joints V-Ring
21 Joint torique
5 Corps de vanne à boisseau complet
BB02
Désignation
Désignation
28 / 31
11
21
10
2
3
5
Désignation de commande
BB02 DN...SDS D60 5
BB02
Désignation de commande
BB02 DN...SDS D59 5
BB02...D59..
