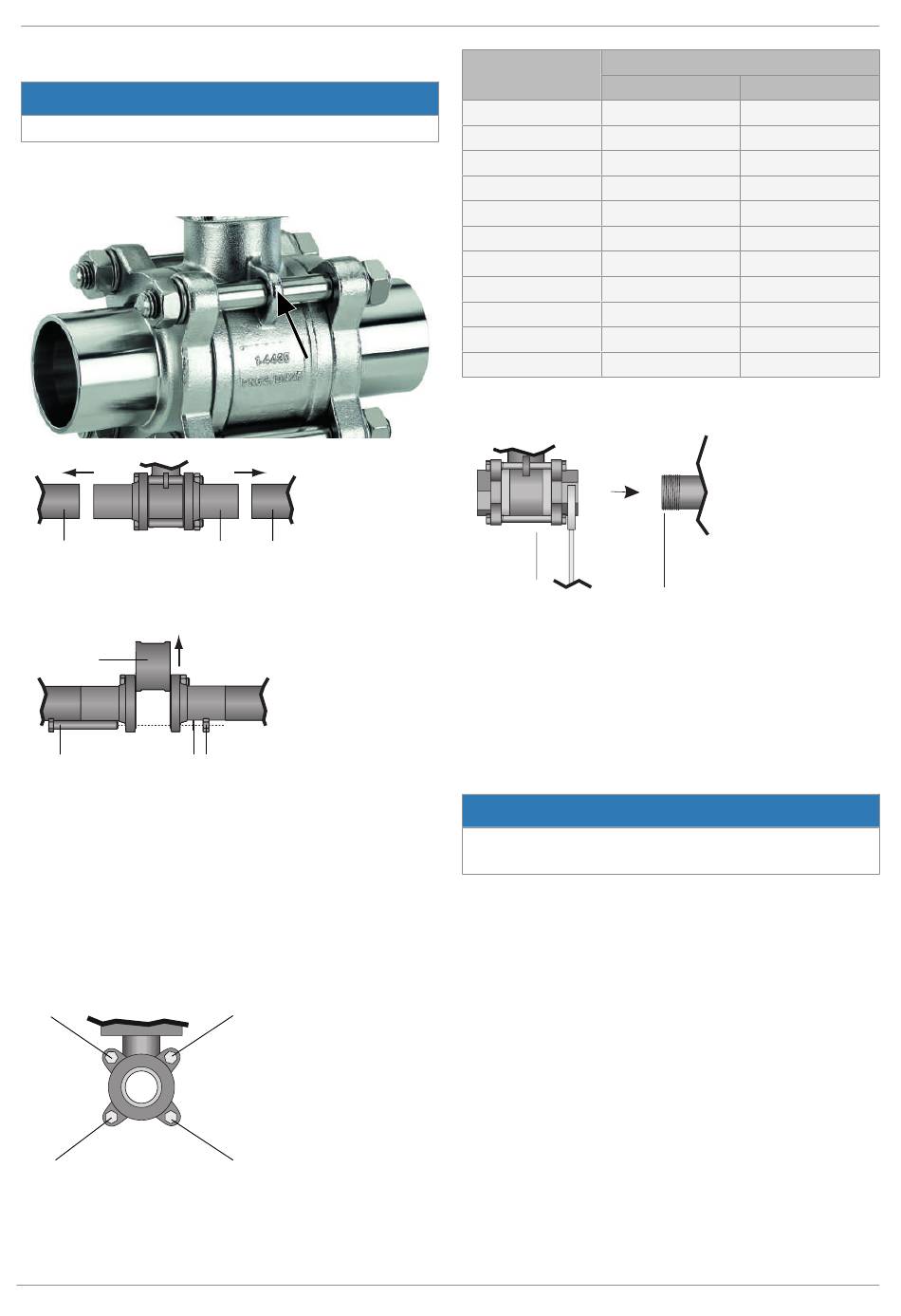

11 Montage sur la tuyauterie
11.2 Montage avec des embouts à souder
▶ Respecter les normes techniques de soudage afférentes !
1. Variante de montage :
Desserrer une vis, retirer les autres vis et écarter la partie
centrale au lieu de la sortir.
2
2. Centrer et fixer les embouts à souder 1 à droite et à
gauche de la tuyauterie 2.
6
4 3
5
3. Dévisser entièrement les écrous 3.
4. Sortir les rondelles 4.
5. Sortir les vis 5.
6. Retirer la partie centrale 6.
7. Souder les embouts à souder 1 à droite et à gauche de la
tuyauterie 2.
8. Laisser refroidir les embouts à souder.
9. Remonter la vanne à boisseau sphérique.
7
10
10. Serrer les écrous 7- 10 alternativement et en croix, les
maintenir en place avec une clé à molette.
GEMÜ BB02
AVIS
1
2
9
8
Diamètre nominal
DN8
DN10
DN15
DN20
DN25
DN32
DN40
DN50
DN65
DN80
DN100
11.3 Montage avec des raccords à visser
1
3
1. Visser le corps de la vanne à boisseau 1 sur la tuyauterie
2, appliquer un produit d'étanchéité pour filetage appro-
prié. Le produit d'étanchéité pour filetage n'est pas fourni.
2. Maintenir le corps en place avec une clé plate 3.
3. Visser également le corps de la vanne à boisseau 1 à la
tuyauterie de l'autre côté.
11.4 Montage avec des raccords à brides
▶ Respecter les normes en vigueur pour le montage de
brides !
