20 international

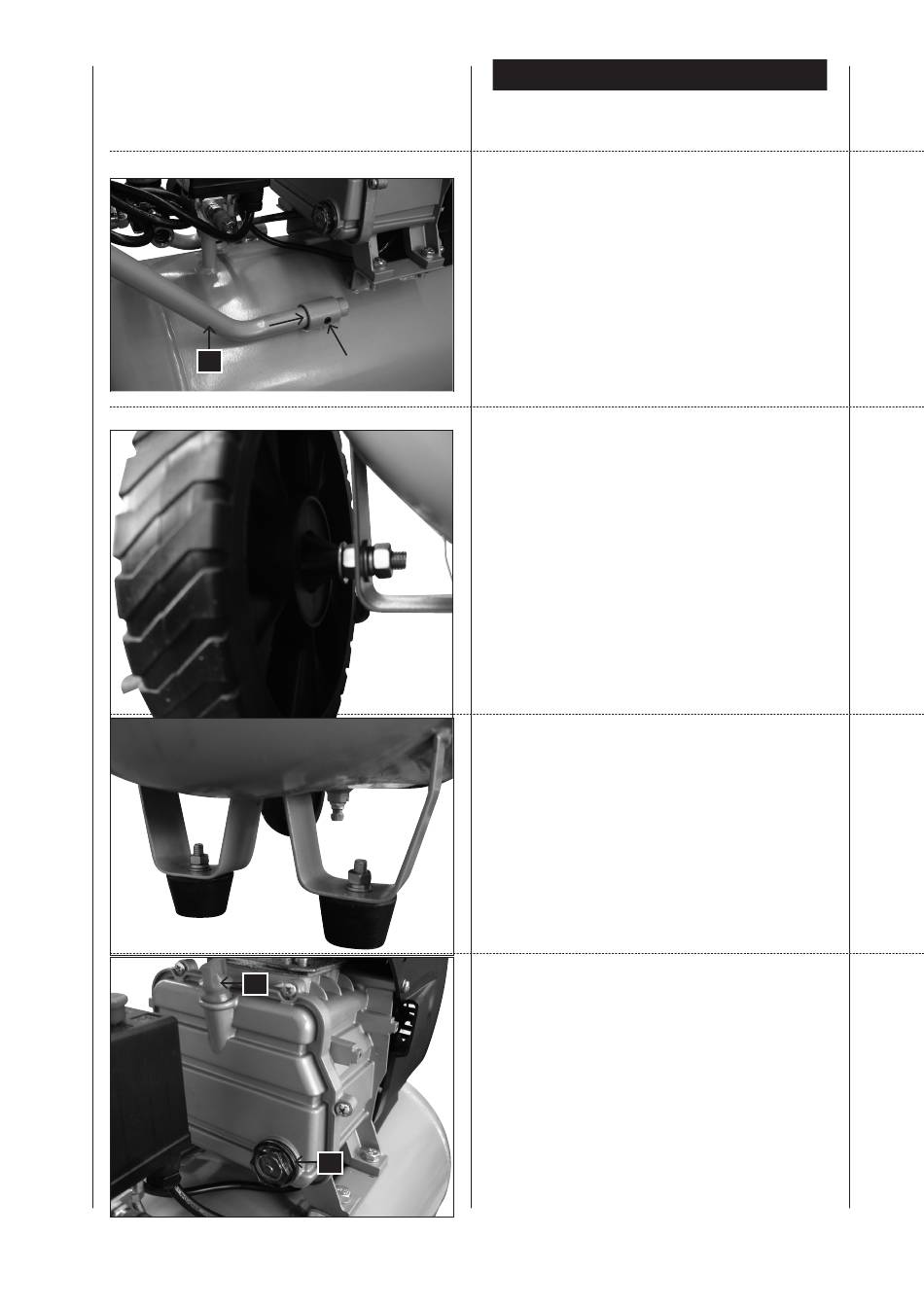

Handgriff
Der Handgriff des Modells muss wie folgt montiert wer-
den:
Fig. 2
1
2
3
Räder, Fig. 3
1
2
3
4
Gummifüße, Fig. 4
Befestigen Sie die Gummifüße an der Lasche unten an
der Vorderseite des Tanks unter Verwendung der mitgelie-
ferten Schrauben, Beilagscheiben und Muttern.
Öl, Fig. 5
Warnung: Unbedingt vor dem ersten Einsatz Öl einfüllen!
Um versehentliches Auslaufen des Öls während des Trans-
portes zu verhindern, wurde das Öl in einem separaten Be-
hälter ausgeliefert. Es muss deshalb vor dem Start in den
Tank gefüllt werden.
Ein Betrieb ohne Öl führt zu nicht reparablen Schäden am
Gerät und macht die Garantie ungültig.
1
2
16
3

Montage

Holen Sie die beiden Gewindestifte aus dem Plastik-
beutel und stecken Sie sie in die Gewindelöcher in den
Handgriffröhren.
Schieben Sie die beiden Enden des Handgriffs in die
Befestigungslöcher.
Ziehen Sie die Schrauben an, um den Handgriff an Ort
und Stelle zu sichern.
Um die Räder (12) zu befestigen, führen Sie zuerst
eine Scheibe mit dem Radbolzen durch das Rad. Dann
fügen Sie eine Scheibe und eine Sechskantmutter auf
der Innenseite des Rades hinzu. Nun ziehen Sie die
Mutter soweit von Hand an, dass sich das Rad noch
drehen lässt.
Schieben Sie die Radeinheit durch die Lasche unter
dem Tank.
Befestigen Sie diese mit einer Scheibe, einer Sicher-
heitsscheibe und einer Mutter und ziehen diese fest
an.
Wiederholen Sie diesen Vorgang für das zweite Rad.
Entfernen Sie die Öleinlassschraube (14) aus Plastik
oben am Kurbelkasten des Kompressorgehäuses.
Füllen Sie das Öl in den Kurbelkasten, bis der Ölspie-
gel im Sichtglas (16) bis zum Mittelpunkt des roten
Kreises reicht.
Bringen Sie die Öleinlassschraube (14) wieder an und
ziehen Sie sie fest an.
