5. MANTENIMIENTO: Sustitución de la lámpara
El mantenimiento del proyector Irys se reduce a la sustitución de las lámparas cuando estas han llegado al final de su vida útil.
Atención:
• El mantenimiento lo deberá realizar personal que posea la calificación requerida para este tipo de trabajos.
• Antes de cualquier manipulación asegurarse que el proyector NO recibe tensión.
• Procurar no tocar la parte reflectora y el bulbo de la lámpara al realizar la sustitución
Léanse detenidamente los siguientes pasos para proceder al cambio de las lámparas:

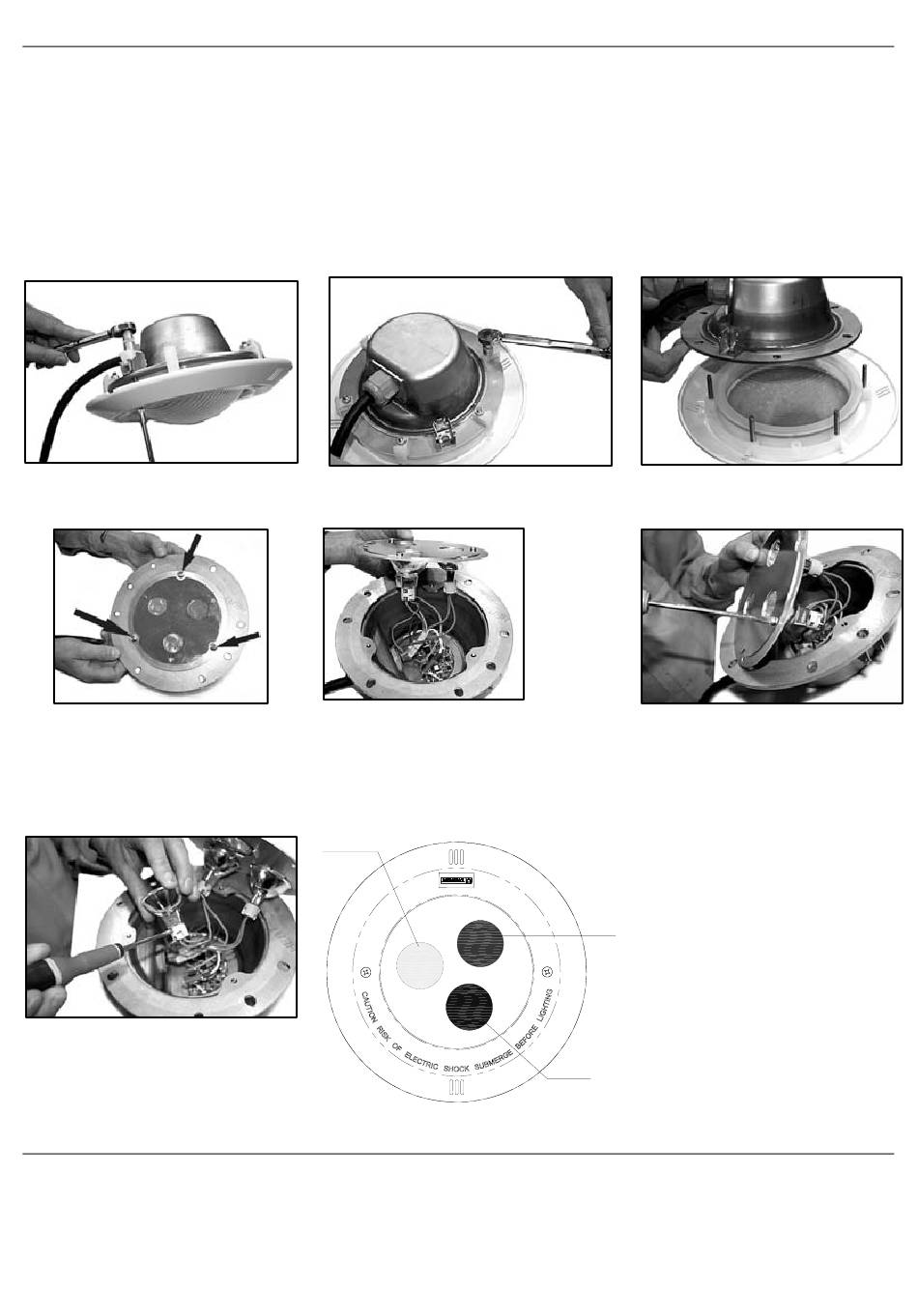

1. Para extraer el proyector hasta el borde de la piscina (Fig. 5) se deben aflojar los 2 tornillos DIN 966 M-6x80 (n. 1) hasta que la
grapa de fijación ceda lo suficiente como para poder separar el conjunto del proyector del nicho.
2. Con el proyector fuera de la piscina podemos proceder a desmontarlo de la siguiente forma:
a) Sujetando la tuerca (n. 31) desatornillar
los 2 tornillos (n. 1) y extraerlos.
d) Desatornillar los 3 tornillos (n. 12) que
permien separar el centrador filtro de
colores (n. 8) del cuerpo del proyector (n.
19).
g) Aflojar los dos tornillos del portalámparas
que sujetan la lámpara. Separar la lámpara
del portalámparas, introducir la nueva
lámpara al portalámparas
mediante sus dos tornillos
6. SISTEMA DE CONTROL DEL PROYECTOR IRYS
El control de los proyectores IRYS se realiza mediante un pulsador normalmente cerrado.
Debe asegurarse que bajo ningún concepto la tensión que reciba la lámpara sea superior a 12 V.
El proyector únicamente debe funcionar sumergido y fijado a las paredes verticales de la piscina. El proyector va provisto de una
protección térmica que, en el caso de un exceso de temperatura, reduce el nivel de iluminación para evitar sobrecalentamientos.
b) Desatornillar las 6 tuercas (n. 27) que
sujetan el cuerpo del foco (n. 19) con el anillo
fijación (n. 4)
portalámparas (n. 17) con los cables rojos este
situada en la posición del filtro de color rojo
(núm. 9), la conectada al portalámparas con los
cables azules en la posición del filtro azul (n.
11) y la lámpara conectada al portalámparas
con los cables grises en la posición del filtro
verde (n. 10)
AZUL
y sujetarla
e) Las tres
lámparas (n.
16) son
iguales,
únicamente
se debe tener
en cuenta
que la
lámpara
conectada al
Top
ROJO
VERDE
9
c) Separar el cuerpo del foco (n.19) del
anillo fijación (n. 4).
f) Aflojar el tornillo de la lámpara (n. 20)
que deseemos sustituir hasta que nos
permita extraerla de las guías de la placa
3 bombillas (n. 15)
h) Cuando se haya sustituido la lámpara
ya podemos proceder al montaje del
proyector, teniendo especial precaución en
tres acciones:
1. Alinear el centrador (n. 8) y el cuerpo
(n. 19) según las
posicionamiento
2. Posicionar la lente del proyector con el
Top alineado al logo del embellecedor y
colocar el cuerpo del proyector de forma
que los tes colores queden igual como se
indica en la imagen.
3. Procurar que la junta de estanqueidad
esté limpia y atornillar suficientemente 6
tuercas (n. 27) para que el interior del
proyector sea totalmente estanco
marcas de
