Introdurre tutto 1'insieme del proiettore nella nicchia (Fig. 6). Per ottenere una buona illuminazione della piscina, é importante che
1'anagramma dell'aneilo ornaméntale (n. 2) rimanga situato nella parte superiore (Fig. 7).
Avvitare le due viti lvl-6x80 (n. 1) fino a che la graffa di fissaggio rimanga fissata nelle pareti interne della nicchia (Fig. 8).
5. MANUTENZIONE: sostituzione della lampada
La manutenzione del proiettore Irys si limita alla sostituzione delle lampade quando queste arrivino alla fine della loro vita utile.
Attenzione!
• La manutenzione dovrà essere realizzata da personale che sia in possesso della necessaria qualifica per questo genere di lavori.
• Prima di qualsiasi manipolazione si renderà necessario assicurarsi che il proiettore NON sia collegato alla rete elettrica.
• Fare in modo tale da non toccare la parte riflettente e il bulbo della lampada al momento di realizzare la sostituzione.
Leggere attentamente i seguenti passi per procedere al cambio delle lampade:

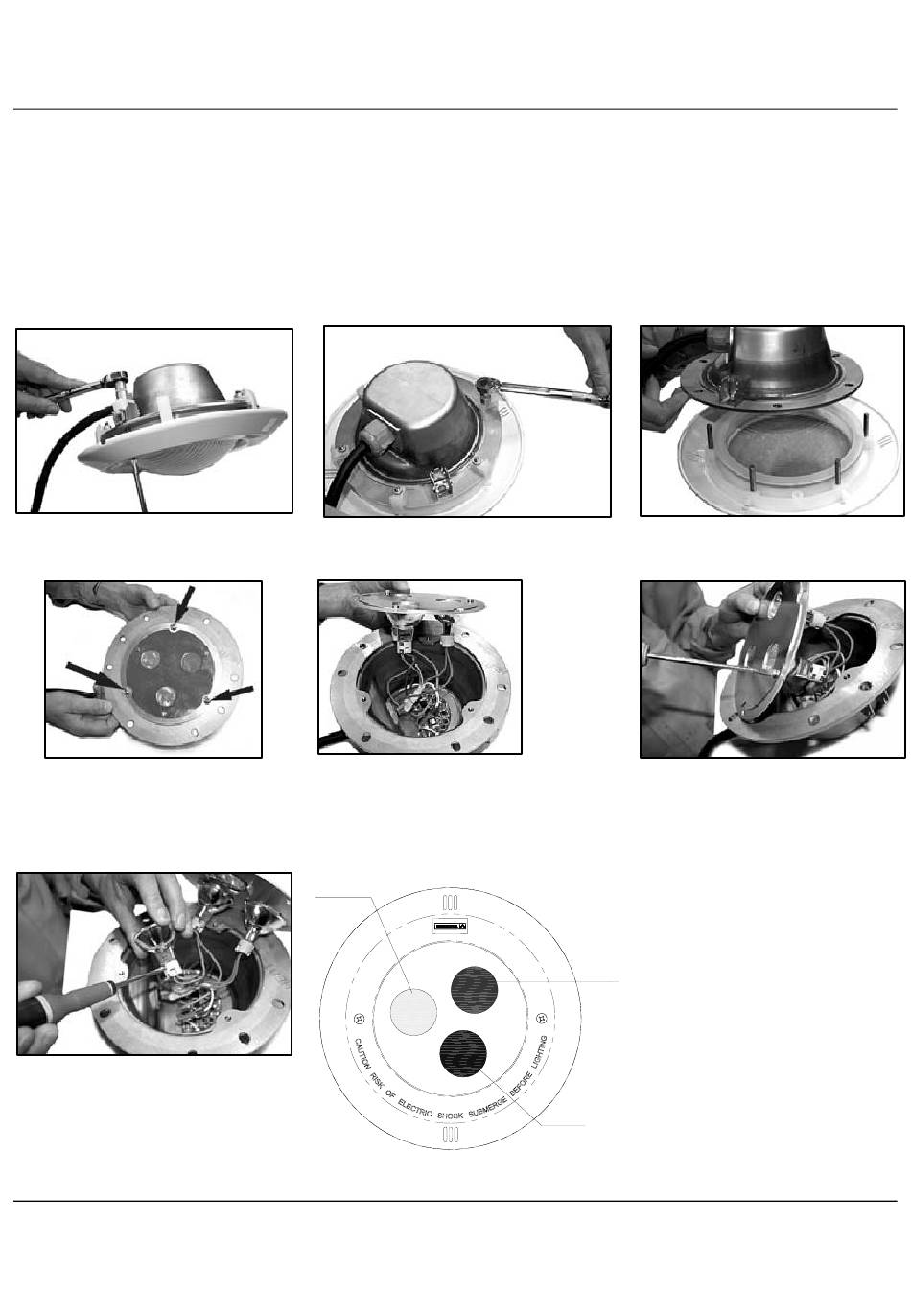

1. Per estrarre il proiettore fino al bordo della piscina (fig. 5) si dovranno allentare le 2 viti DIN 966 M-6x80 (n. 1) fino a che la
graffa di fissaggio ceda quanto basti per poter separare il gruppo del proiettore dalla nicchia.
2. Con il proiettore fuori dalla piscina si potrà procedere a smontarlo nella seguente forma:
a) Sostenendo il dado (n. 31), svitare le 2
viti (n. 1) ed estrarle.
d) Svitare le 3 viti (n. 12) che consentono di
togliere il centratore filtro di colori (n. 8) dal
corpo del proiettore (n. 19).
g) Allentare le due viti del portalampade che
sostengono la lampada. Togliere la lampada
dal
portalampade,
introdurre
lampada nel portalampade e fermarla per
mezzo delle sue due viti.
6. SISTEMI DI CONTROLLO DEI PROIETTORI IRYS
Il controllo dei proiettori IRYS si può realizzare per mezzo di due sistemi diversi: mediante un pulsante normalmente chiuso oppure
mediante il ricevitore modulare e/o il controllo a distanza.
In entrambi i casi si renderà necessario assicurarsi che la tensione che riceva la lampada non sia superiore a 12 V, per nessun
concetto.
b) Svitare i 6 dadi (n. 27) che sostengono il
corpo del faro (n. 19) con l'anello di fissaggio
(n. 4)
(n. 17) con i cavi rossi deve essere situata nella
posizione del filtro di colore rosso (num. 9),
quella connessa al portalampade con i cavi blu
nella posizione del filtro blu (n. 11) e la
lampada connessa al portalampade con i cavi
grigi nella posizione del filtro verde (n. 10
BLU
la
nuova
e)
Le
tre
lampade
(n.
16)
sono
uguali,
si
deve
unicamente
considerare
che
la
lampada
connessa
al
portalampade
Top
ROSSO
VERDE
12
c) Togliere il corpo del faro (n. 19)
dall'anello di fissaggio (n. 4).
f) Allentare la vite della lampada (n. 20)
che si deve sostituire fino a che sia
possibile estrarla dalle guide della placca
3 lampadine(n. 15)
h) Una volta che sia stata sostituita la
lampada,
si
potrà
già
montaggio del proiettore, cercando di
mantenere una precauzione speciale in tre
azioni:
1. allineare il centratore (n. 8) e il corpo
(n. 19) secondo i segni di posizionamento;
2. posizionare la lente del proiettore con il
top allineato con il logo dell'elemento di
abbellimento e collocare il corpo del
proiettore in maniera tale che i tre colori
rimangano
così
come
viene
nell'immagine;
3. fare in maniera tale che la giuntura di
tenuta
stagna
sia
pulita
sufficientemente i 6 dadi (n. 27) affinché
la parte interna del proiettore rimanga
totalmente stagna.
procedere
al
indicato
e
avvitare
